HEIDENHAIN iTNC 530 501
14.8 Initialisation du point d'or
igine a
v
e
c palpeur 3D

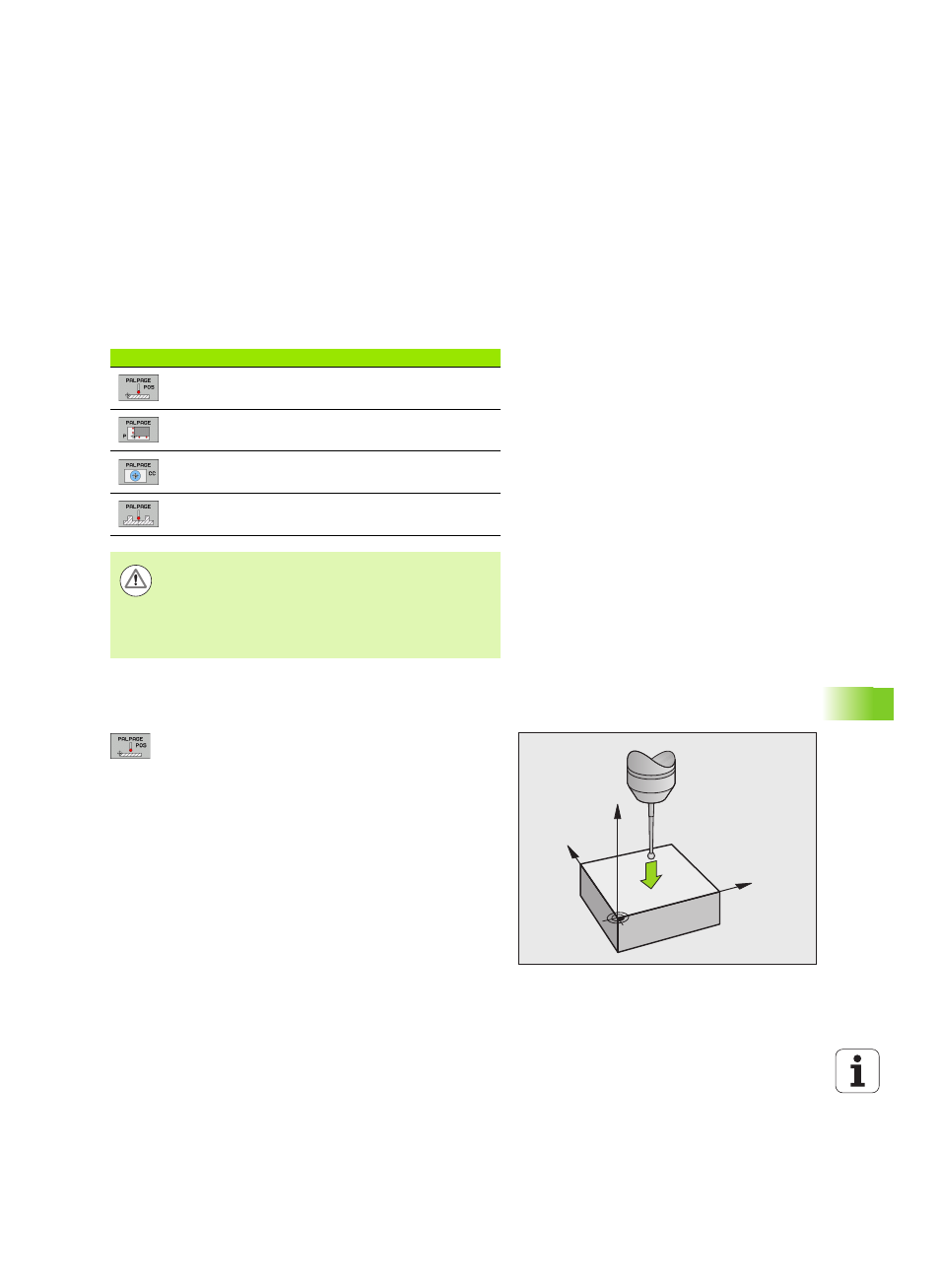

14.8 Initialisation du point d'origine
avec palpeur 3D
Résumé
Avec les softkeys suivantes, vous sélectionnez les fonctions
destinées à initialiser le point d'origine de la pièce dégauchie:
Initialisation du point d'origine sur un axe au
choix
U Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE POS
U Positionner le palpeur à proximité du point de palpage
U Sélectionner en même temps la direction de palpage
et l'axe dont le point d'origine doit être initialisé, p. ex.
palpage de Z dans le sens Z–: sélectionner par softkey
U Palpage: appuyer sur la touche START CN
U Point d'origine : introduire la coordonnée nominale,
valider avec la softkey INITIAL. POINT D'ORIGINE ou
inscrire la valeur dans un tableau (Voir „Enregistrer les
valeurs de mesure issues des cycles palpeurs dans
un tableau de points zéro”, page 489 ou Voir
„Enregistrer les valeurs de mesure issues des cycles
palpeurs dans le tableau Preset”, page 490 ou Voir
„Enregistrer les valeurs de mesure dans le tableau de
Presets de palettes”, page 491)
U Quitter la fonction de palpage: appuyer sur la touche
END
Softkey Fonction Page
Initialiser le point d'origine sur un axe
donné avec Page 501
Initialisation d'un coin comme point
d'origine Page 502
Initialisation du centre de cercle
comme point d'origine Page 503
Axe central comme point d'origine Page 504
Attention, risque de collision!
Remarque: lors d'un décalage actif du point zéro, la valeur
palpée se réfère toujours au preset actif (ou au dernier
point d'origine initialisé en mode Manuel) bien que le
décalage du point zéro soit compensé dans l'affichage de
position.
Y
X
Z
