Programmer un contour simple

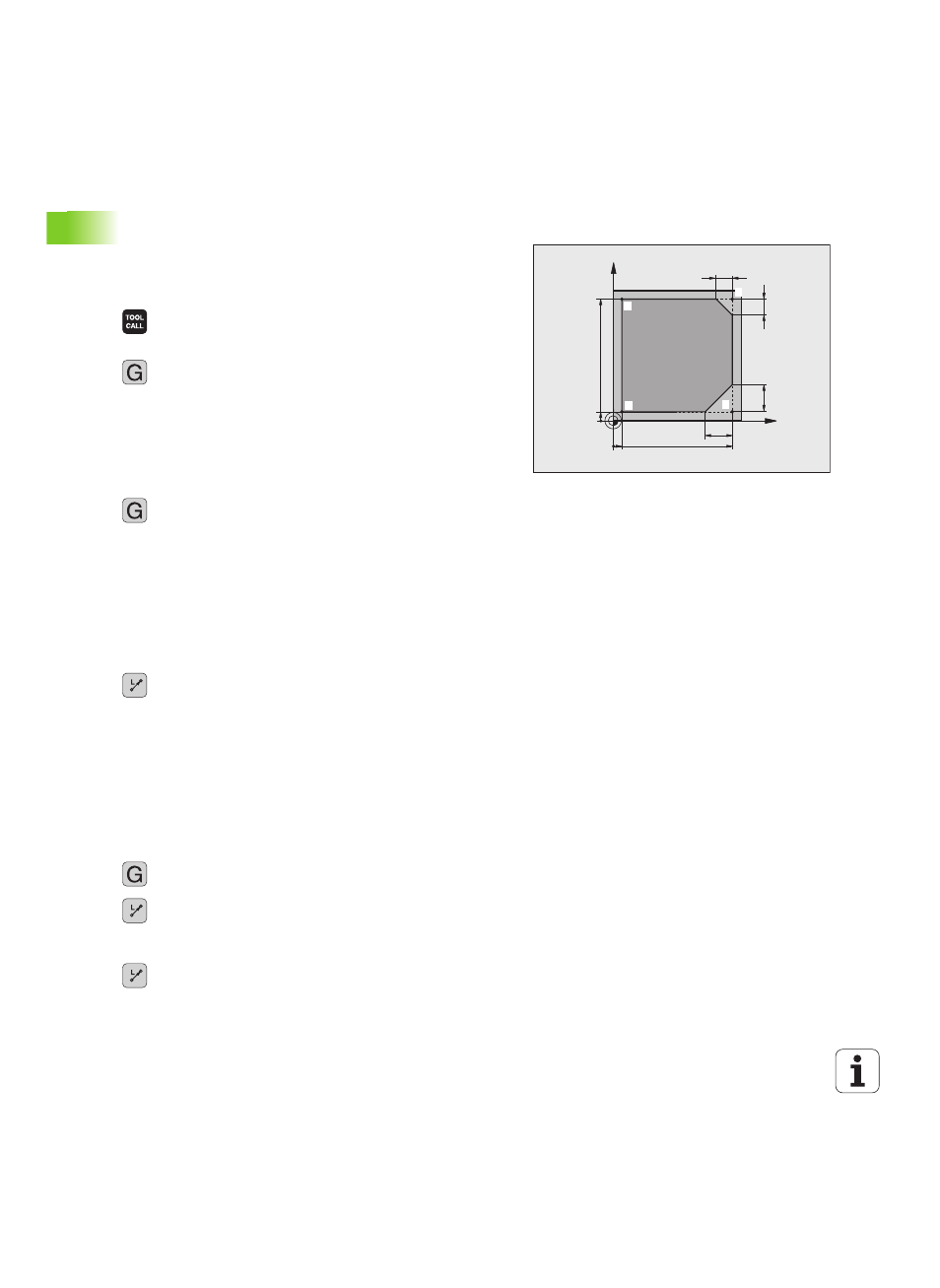

Le contour représenté sur la figure de droite doit être usiné en une
seule passe à la profondeur de 5 mm. La pièce brute a déjà été définie.
Après l'ouverture du dialogue avec une touche de fonction, introduisez
toutes les données demandées en haut de l'écran par la TNC.
U Appeler l'outil: introduisez les données de l'outil.
Validez l'introduction avec la touche ENT. Ne pas
oublier l'axe d'outil
U Dégager l'outil: appuyer sur la touche d'axe orange Z
pour dégager l'axe d'outil et introduisez la valeur de la
position à atteindre, p. ex. 250. Valider avec la touche
ENT
U Correct.rayon: RL/RR/sans corr.? Valider avec la
touche ENT: ne pas activer la correction de rayon
U Fonction auxiliaire M? Valider avec la touche END:
la TNC mémorise la séquence de déplacement
U Prépositionner l'outil dans le plan d'usinage: appuyez
sur la touche d'axe orange X et introduisez la valeur
de la position à atteindre, p. ex. -20
U Appuyez sur la touche d'axe orange Y et introduisez la
valeur correspondant à la position à atteindre, p. ex.
-20. Valider avec la touche ENT
U Correct.rayon: RL/RR/sans corr.? Valider avec la
touche ENT: ne pas activer la correction de rayon
U Fonction auxiliaire M? Valider avec la touche END:
la TNC mémorise la séquence de déplacement
U Déplacer l'outil à la profondeur: appuyez sur la touche
d'axe orange et introduisez la valeur correspondant à
la position à atteindre, par exemple -5. Valider avec la
touche ENT
U Correct.rayon: RL/RR/sans corr.? Valider avec la
touche ENT: ne pas activer la correction de rayon
U Avance F=? Introduire l'avance de positionnement, par
ex. 3000 mm/min., valider avec la touche ENT
U Fonction auxiliaire M? Mise en route de la broche
et de l'arrosage, p. ex. M13, valider avec la touche
END: la TNC mémorise la séquence de déplacement
U Aborder le contour: définir le rayon d'arrondi du
cercle d'entrée
U Usiner le contour, aborder le point du contour 2 : il
suffit d'introduire les informations qui varient, par
conséquent uniquement la coordonnée Y 95 et de
valider avec la touche END. Mémoriser les données
U Aborder le point de contour 3 : introduire la
coordonnée X 95 et valider avec la touche END.
Mémoriser les données
