56 2 Mode manuel et dégauchissage
2.4 Initialisation du point de référ
e
nce (sans palpeur 3D)
Explication des valeurs enregistrées dans le tableau Preset
n Machine simple avec trois axes, sans dispositif d'inclinaison
La TNC enregistre dans le tableau Preset la distance entre le point
de référence pièce et le point de référence (en tenant compte du
signe; cf. figure en haut et à droite)
n Machine équipée de tête pivotante
La TNC enregistre dans le tableau Preset la distance entre le point
de référence pièce et le point de référence (en tenant compte du
signe; cf. figure de droite, au centre)
n Machine équipée d'un plateau circulaire
La TNC enregistre dans le tableau Preset la distance entre le point
de référence pièce et le centre du plateau circulaire (en tenant
compte du signe; cf. figure en bas et à droite)

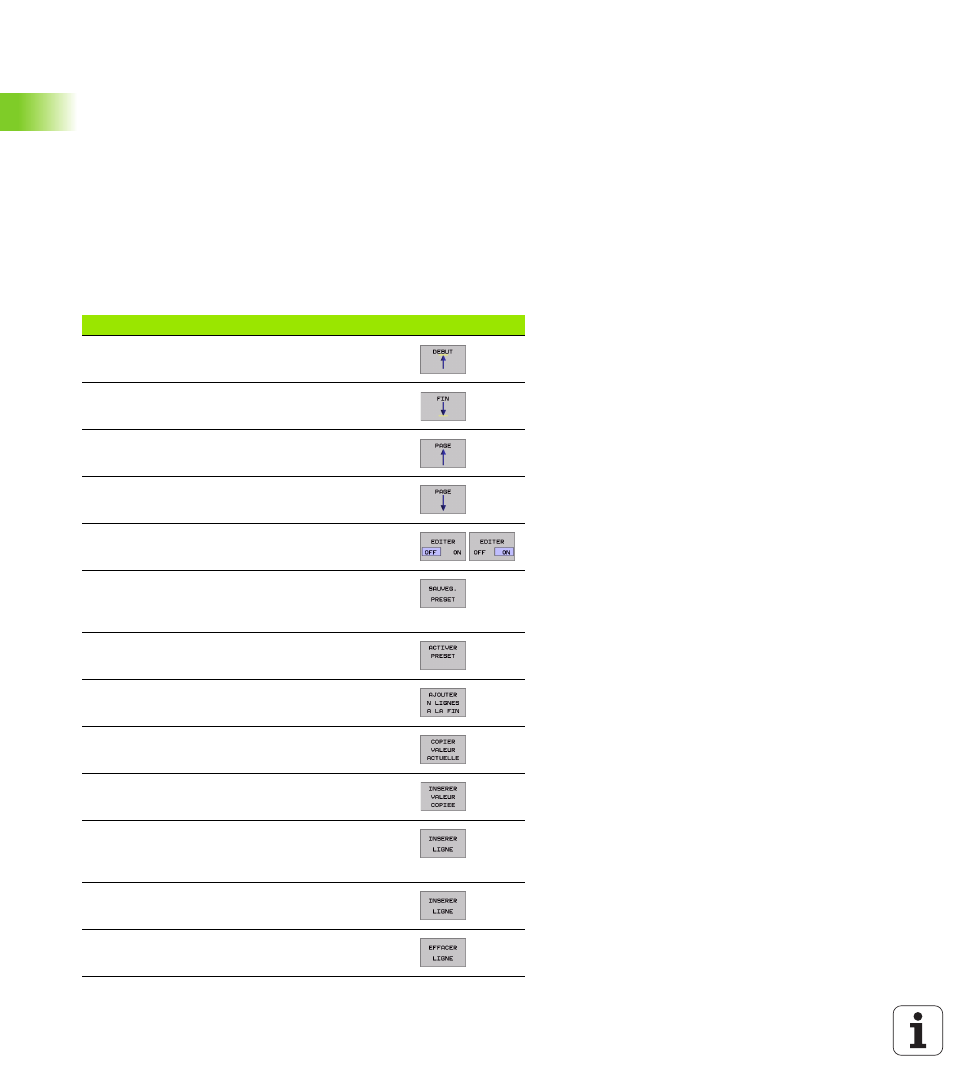

Editer un tableau Preset
Fonction d'édition en mode tableau Softkey
Sélectionner le début du tableau
Sélectionner la fin du tableau
Sélectionner la page précédente du tableau
Sélectionner la page suivante du tableau
Activer/désactiver le tableau Preset pour l'édition
Sur la ligne actuellement sélectionnée du tableau
Preset, enregistrer le point de référence actif en
mode Manuel
Enregistrer le point de référence de la ligne
actuellement sélectionnée du tableau Preset
Ajouter un nombre possible de lignes à la fin du
tableau (2ème menu de softkeys)
Copier le champ en surbrillance (2ème barre de
softkeys)
Insérer le champ copié (2ème barre de softkeys)
Annuler la ligne actuellement sélectionnée: La
TNC inscrit un – dans toutes les colonnes (2ème
menu de softkeys)
Ajouter une seule ligne à la fin du tableau (2ème
menu de softkeys)
Effacer une seule ligne à la fin du tableau (2ème
menu de softkeys)
