iTNC 530 HEIDENHAIN 171
6.3 Appr
oc
he et sor
tie du cont
our
Point final
Conditions requises pour le choix du point final:
n
doit être abordé sans risque de collision
n doit être proche du dernier point du contour
n Pour éviter tout endommagement du contour: Le point final optimal
est situé dans le prolongement de la trajectoire de l'outil pour
l'usinage du dernier élément du contour.
Exemple

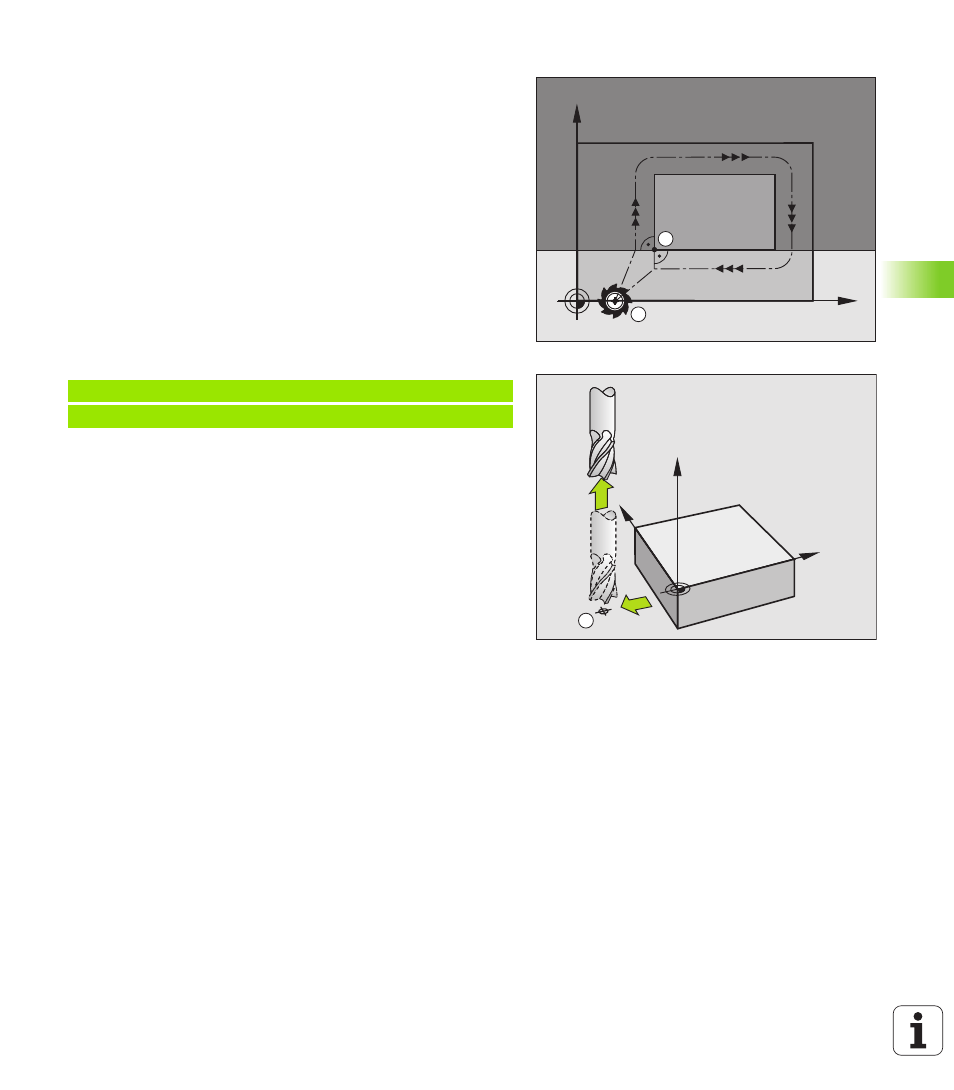

Fig. en haut et à droite: Si vous définissez le point final dans la zone
gris foncé, le contour sera endommagé lors de l'approche du point
final.
Quitter le point final dans l'axe de broche:
Pour quitter le point final, programmez séparément l'axe de broche.
Cf. figure de droite, au centre.
Exemple de séquences CN
N50 G00 G40 X+60 Y+70 *
N60 Z+250 *
X
Y
A
E
Y
X
Z
E
