iTNC 530 HEIDENHAIN 179
6.4 Cont
our
nag
e
s – Coor
données car
tésiennes

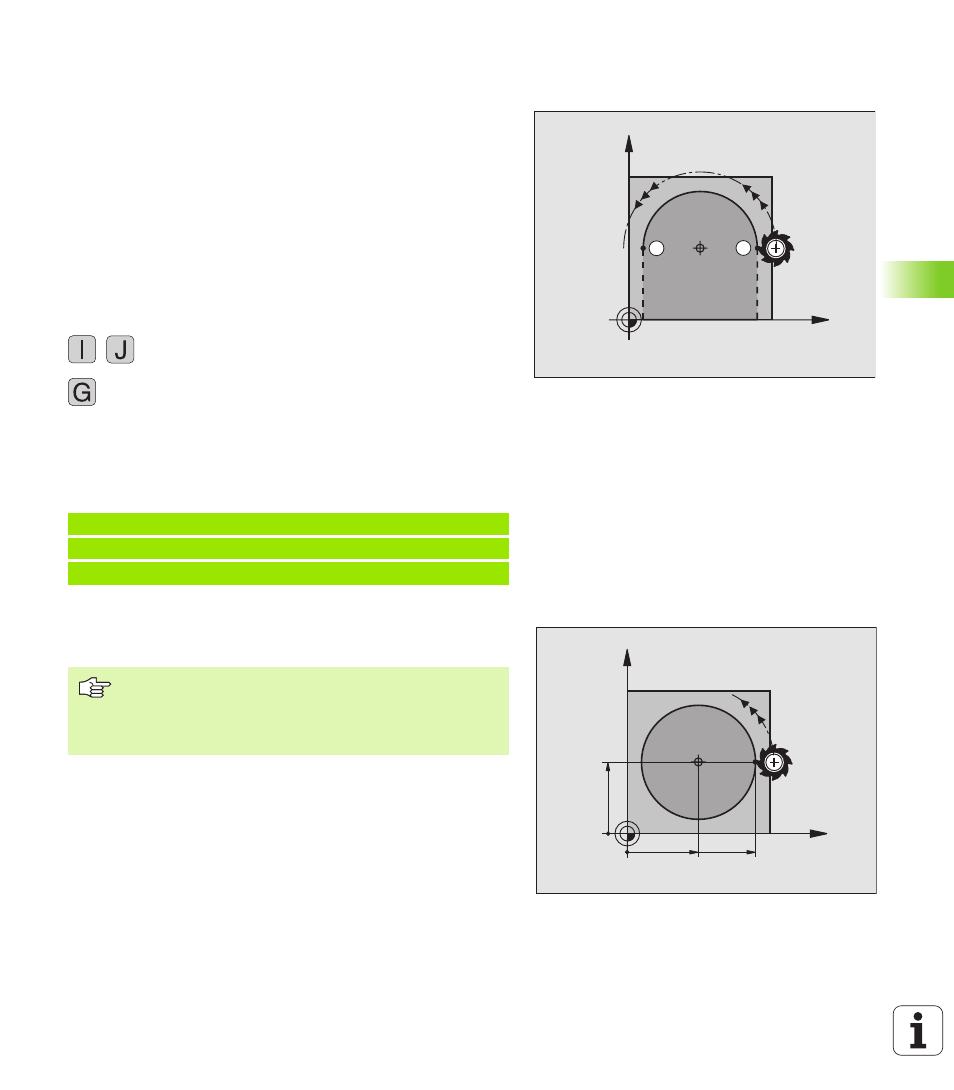

Trajectoire circulaire G02/G03/G05 autour du
centre de cercle I, J
Définissez le centre de cercle I, J avant de programmer la trajectoire
circulaire. La dernière position d'outil programmée avant la trajectoire
circulaire correspond au point initial de la trajectoire circulaire.
Sens rotation
n sens horaire: G02
n sens anti-horaire: G03
n
sans indication de sens: G05. La TNC se déplace sur la trajectoire
circulaire dans le dernier sens programmé.
Programmation
U U U U Déplacer l’outil sur le point initial de la trajectoire circulaire
U U U U Introduire les coordonnées du centre de cercle
U U U U Introduire les coordonnées du point final de l'arc de
cercle
Si nécessaire:
U U U U Avance F
U U U U Fonction auxiliaire M
Exemple de séquences CN
Cercle entier
Pour le point final, programmez les mêmes coordonnées que celles du
point initial.
N50 I+25 J+25 *
N60 G01 G42 X+45 Y+25 F200 M3 *
N70 G03 X+45 Y+25 *
Le point initial et le point final du déplacement circulaire
doivent se situer sur la trajectoire circulaire.
Tolérance d'introduction: jusqu’à 0,016 mm
(sélectionnable avec PM7431)
S E
X
Y
I,J
3
X
Y
25=I 45
25=J
CC
