HEIDENHAIN iTNC 530 (340 422) ISO programming - Manuel (Page 359)

iTNC 530 HEIDENHAIN 359
8.7 Cy
cles SL, gr
oupe II

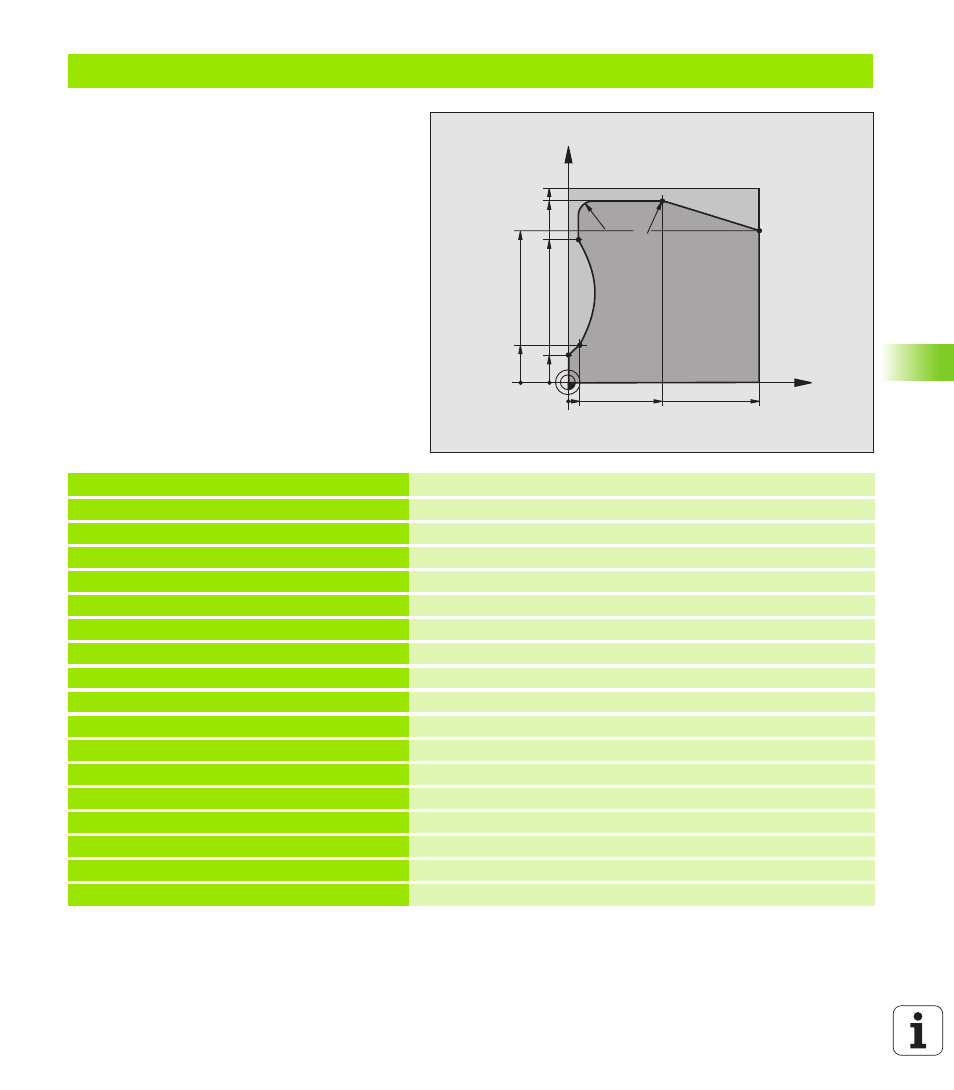

Exemple: Tracé de contour
%C25 G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+10 * Définition de l'outil
N50 T1 G17 S2000 * Appel d'outil
N60 G00 G40 G90 Z+250 * Dégager l'outil
N70 G37 P01 1 * Définir le sous-programme de contour
N80 G125 TRACÉ DU CONTOUR Définir les paramètres généraux pour l’usinage
Q1=-20 ;PROFONDEUR DE FRAISAGE
Q3=+0 ;SURÉPAIS. LATÉRALE
Q5=+0 ;COORD. SURFACE PIÈCE
Q7=+250 ;HAUTEUR DE SÉCURITÉ
Q10=5 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=200 ;AVANCE FRAISAGE
Q15=+1 ;MODE FRAISAGE
N90 G79 M3 * Appel de cycle
N100 G00 G90 Z+250 M2 * Dégager l’outil, fin du programme
X
Y
5
20
100
100
80
50
95
75
15
R7,5
R7,5
