336 8 Programmation: Cycles
8.6 Cy
cles SL, gr
oupe I
PRE-PERCAGE (cycle G56)
Déroulement du cycle
Dito cycle G83 Perçage profond, cf. „Cycles de perçage, taraudage et
fraisage de filets”, page 232.
Applications

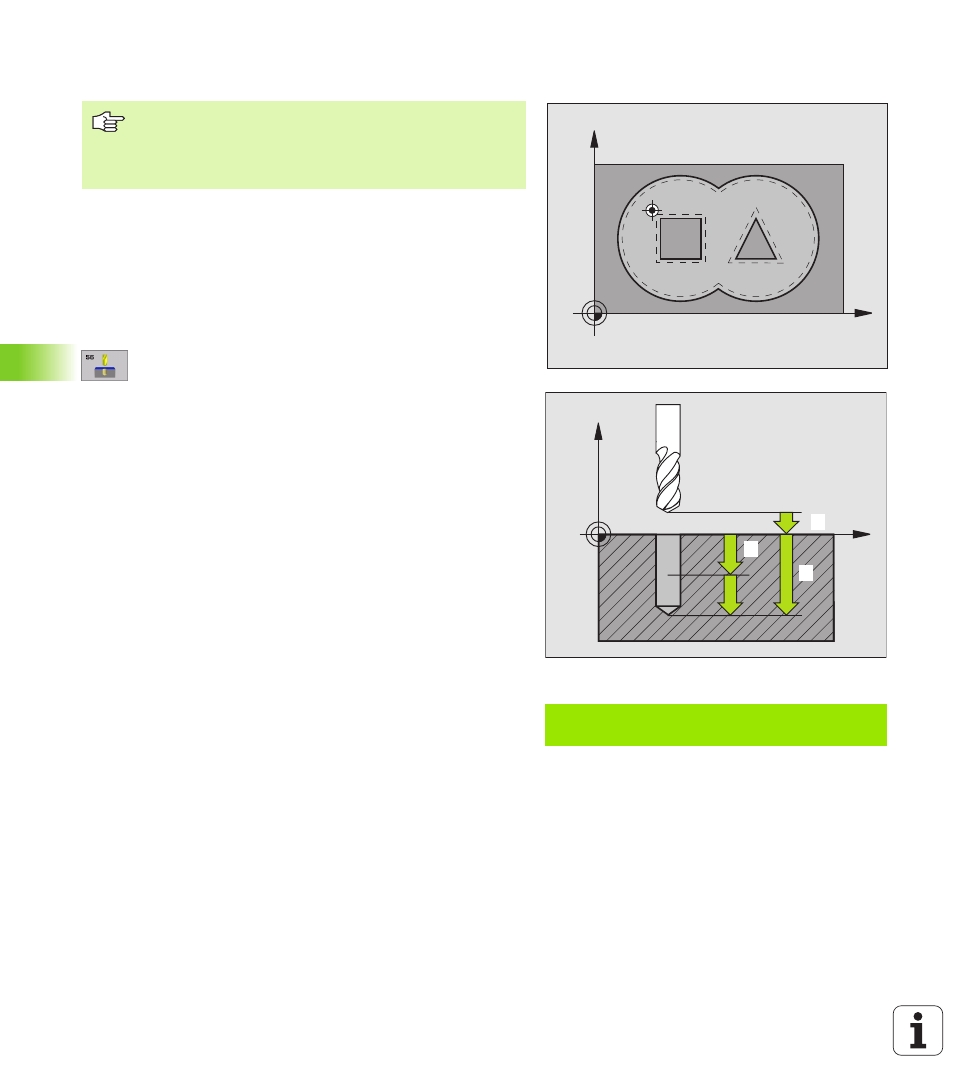

Le cycle G56 PRE-PERCAGE tient compte de la surépaisseur de finition
pour les points de plongée. Les points de plongée sont aussi points
initiaux pour l'évidement.
U U U U Distance d'approche 1 (en incrémental): Distance
entre la pointe de l'outil (position initiale) et la surface
de la pièce
U U U U Profondeur de perçage 2 (en incrémental): Distance
entre la surface de la pièce et le fond du trou (pointe
conique du foret)
U U U U Profondeur de passe 3 (en incrémental): Distance
parcourue par l'outil en une passe. La profondeur de
perçage n'est pas forcément un multiple de la
profondeur de passe. L'outil se déplace en une passe
à la profondeur de perçage lorsque:
n Profondeur de passe égale à la profondeur
n Profondeur de passe supérieure à la profondeur de
perçage
U U U U Avance plongée en profondeur : Avance de perçage
en mm/min.
U U U U Surépaisseur de finition: Surépaisseur dans le plan
d'usinage Exemple: Séquences CN
N54 G56 P01 2 P02 -15 P03 5 P04 250
P05 +0,5 *
X
Y
X
Z
11
2
3
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial dans l’axe de broche (distance d'approche au-dessus
de la surface de la pièce).
