12.5 Interface Ethernet
Introduction
En standard, la TNC est équipée d'une carte Ethernet pour relier la
commande en tant que client à votre réseau. La TNC transfère les
données par la carte Ethernet en protocoles TCP/IP (Transmission
Control Protocol/Internet Protocol) et grâce au système NFS (Network
File System).
Possibilités de raccordement
Vous pouvez relier à votre réseau la carte Ethernet de la TNC par le
raccordement RJ45 (X26,100BaseTX ou 10BaseT). Le raccordement
est séparé galvaniquement de l'électronique de la commande.
Raccordement RJ45 X26 (100BaseTX ou 10BaseT)
Pour le raccordement 100BaseTX ou 10BaseT, utilisez un câble
Twisted Pair pour relier la TNC à votre réseau.
La longueur max. du câble entre la TNC et un nœud de
jonction dépend de la classe de qualité du câble, de sa
gaine et du type de réseau (100BaseTX ou 10BaseT).

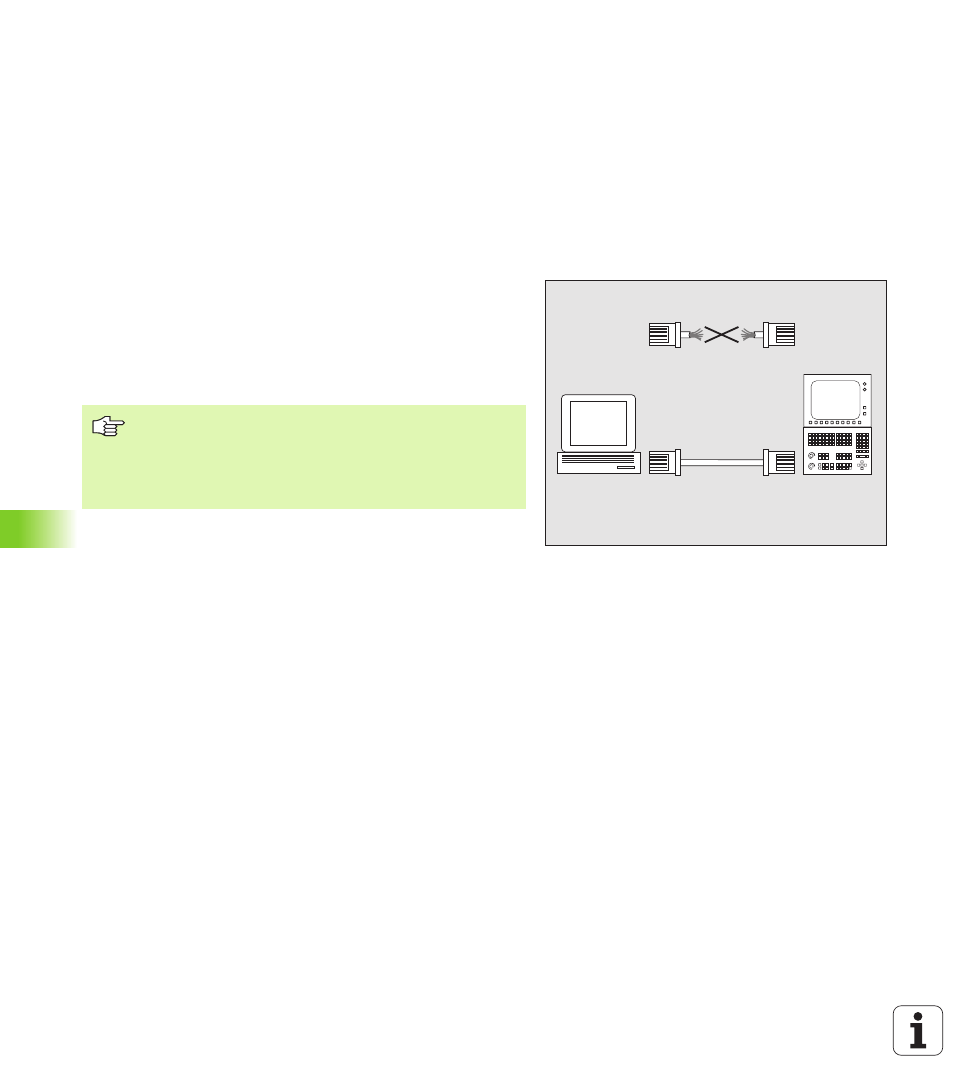

Si vous reliez la TNC directement à un PC, vous devez
utiliser un câble croisé.
PC
TNC
10BaseT / 100BaseTx
