8.4 Cy
cles de fr
aisag
e
de poc
h
es, t
e
nons et r
a
inur
es
U
U
U
U
Opérations d'usinage (0/1/2)
Q215: Définir les
opérations pour l’usinage:
0: Ebauche et finition
1: Seulement ébauche
2: Seulement finition
La finition latérale et la finition en profondeur ne sont
exécutées que si la surépaisseur de finition
correspondante (Q368, Q369) a été définie
U
U
U
U
1er côté
Q218 (en incrémental): Longueur de la
poche parallèle à l'axe principal du plan d'usinage
U
U
U
U
2ème côté
Q219 (en incrémental): Longueur de la
poche parallèle à l'axe auxiliaire du plan d'usinage
U
U
U
U
Rayon d'angle
Q220: Rayon de l'angle de poche. S'il
n'a pas été programmé, la TNC prend un rayon
d'angle égal au rayon de l'outil
U
U
U
U
Surépaisseur finition latérale
Q368 (en
incrémental): Surépaisseur de finition dans le plan
d'usinage
U
U
U
U
Position angulaire
Q224 (en absolu): Angle de
pivotement de toute la poche. Le pivot est situé sur la
position où se trouve l'outil lors de l'appel du cycle
U
U
U
U

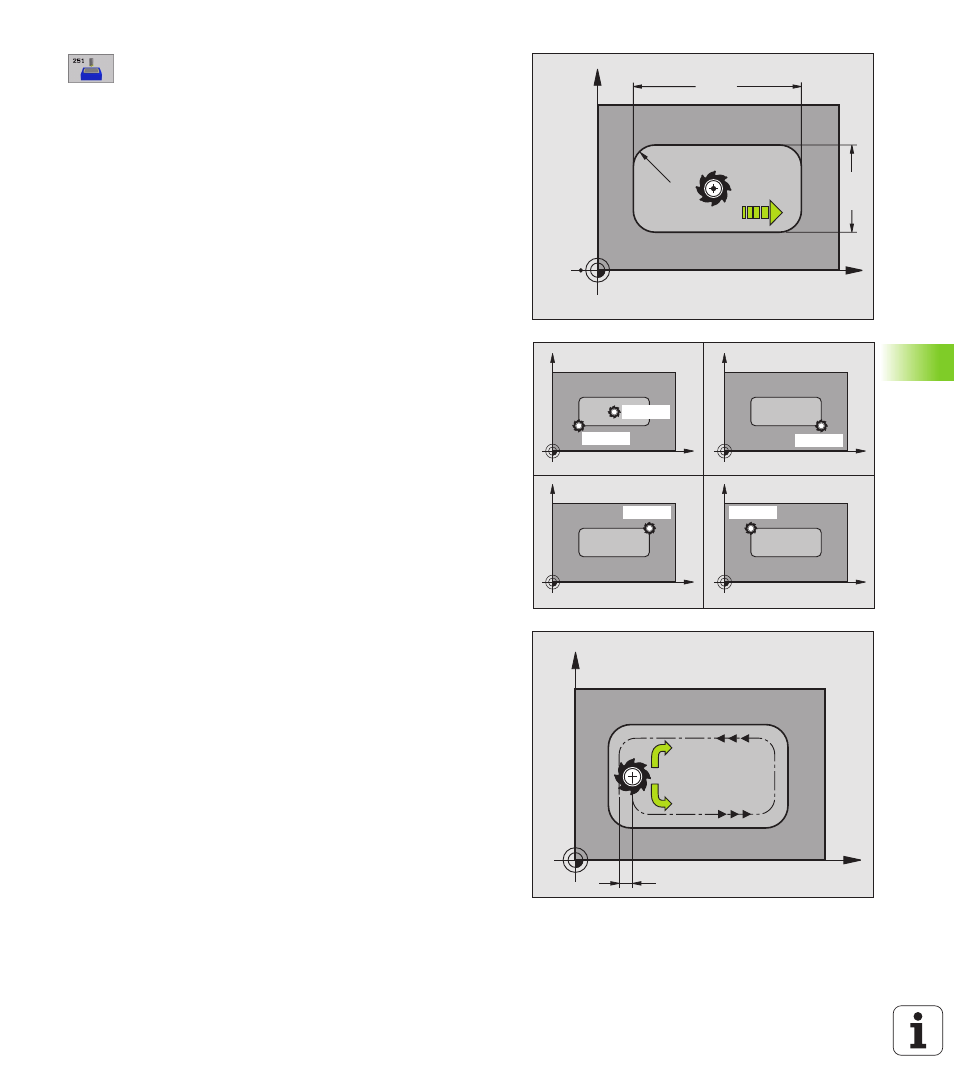

Position poche
Q367: Position de la poche par
rapport à la position de l'outil lors de l'appel du cycle
(cf. figure de droite, au centre):
0: Position de l'outil = centre de la poche
1: Position de l'outil = coin inférieur gauche
2: Position de l'outil = coin inférieur droit
3: Position de l'outil = coin supérieur droit
4: Position de l'outil = coin supérieur gauche
U
U
U
U
Avance fraisage
Q207: Vitesse de déplacement de
l'outil lors du fraisage, en mm/min.
U
U
U
U
Mode fraisage
Q351: Type de fraisage avec M03:
+1 = fraisage en avalant
–1 = fraisage en opposition
X
Y
Q219
Q218
Q207
Q220
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
Q367=4
X
Y
k
Q351=+1
Q351=1
