80 3 Cycles palpeurs pour le contrôle automatique de la pièce
3.2 Calcul aut
o
matique des points de référ
e
nce

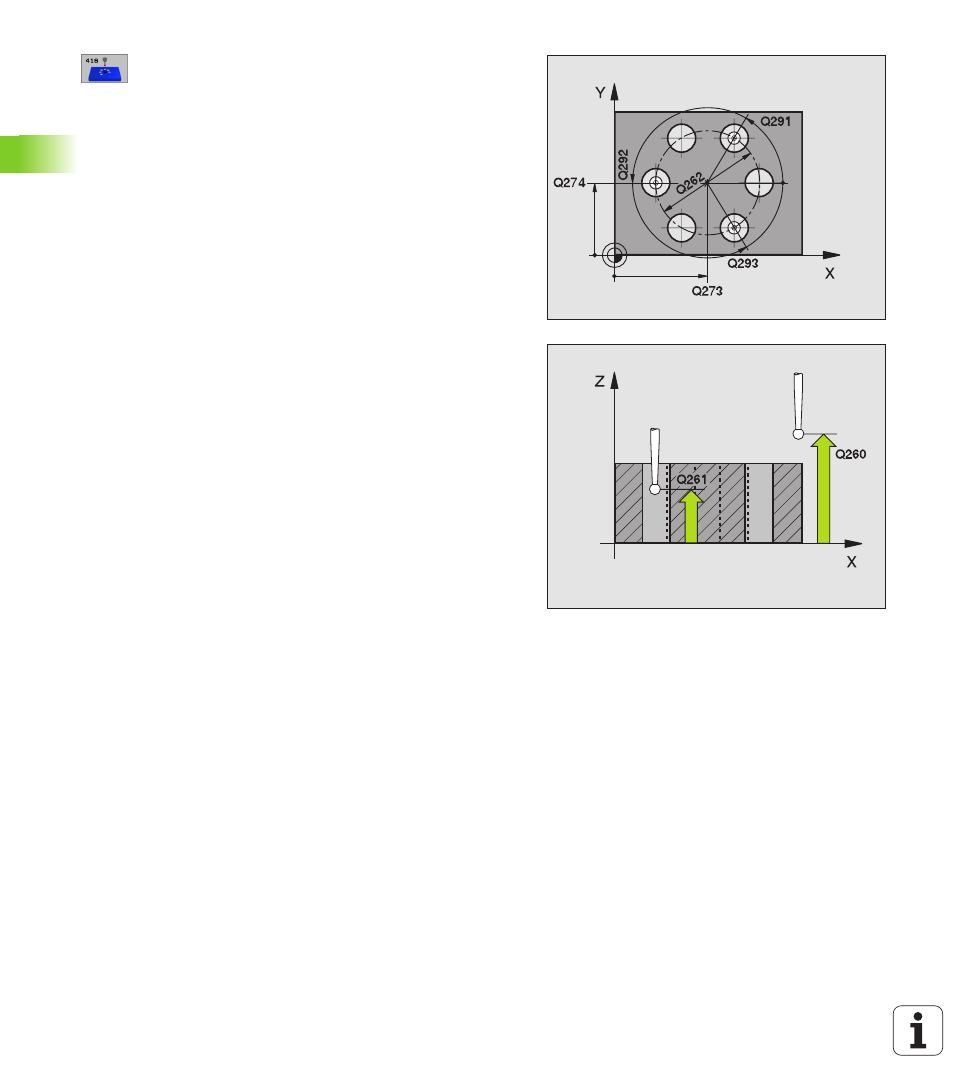

8 Centre 1er axe Q273 (en absolu): Centre du cercle de
trous (valeur nominale) dans l'axe principal du plan
d'usinage
8 Centre 2ème axe Q274 (en absolu): Centre du cercle
de trous (valeur nominale) dans l'axe auxiliaire du plan
d'usinage
8 Diamètre nominal Q262: Introduire le diamètre
approximatif du cercle de trous. Plus le diamètre du
trou est petit et plus vous devez introduire un
diamètre nominal précis
8 Angle 1er trou Q291 (en absolu): Angle en
coordonnées polaires du premier centre de trou dans
le plan d'usinage
8 Angle 2ème trou Q292 (en absolu): Angle en
coordonnées polaires du deuxième centre de trou
dans le plan d'usinage
8 Angle 3ème trou Q293 (en absolu): Angle en
coordonnées polaires du troisième centre de trou
dans le plan d'usinage
8 Hauteur mesure dans l'axe du palpeur Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure
8 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
8 Numéro point zéro dans tableau Q305: Indiquer le
numéro dans le tableau de points zéro/Preset sous
lequel la TNC doit mémoriser les coordonnées du
centre du cercle de trous. Si vous introduisez
Q305=0, la TNC initialise automatiquement le
nouveau point de référence au centre du cercle de
trous
8 Nouveau pt de réf. axe principal Q331 (en absolu):
Coordonnée dans l'axe principal à laquelle la TNC doit
initialiser le centre calculé pour le cercle de trous.
Configuration par défaut = 0
8 Nouveau pt de réf. axe auxiliaire Q332 (en
absolu): Coordonnée dans l'axe auxiliaire à laquelle la
TNC doit initialiser le centre calculé pour le cercle de
trous. Configuration par défaut = 0
