42 3 Cycles palpeurs pour le contrôle automatique de la pièce
3.1 Enr
egistr
er aut
o
matiquement le désaxag
e de la pièce
3.1 Enregistrer automatiquement
le désaxage de la pièce
Sommaire
La TNC dispose de cinq cycles destinés à enregistrer et à compenser
un désaxage de la pièce. En outre, vous pouvez annuler une rotation
de base avec le cycle 404:
Particularités communes aux cycles palpeurs
destinés à l'enregistrement du désaxage de la
pièce

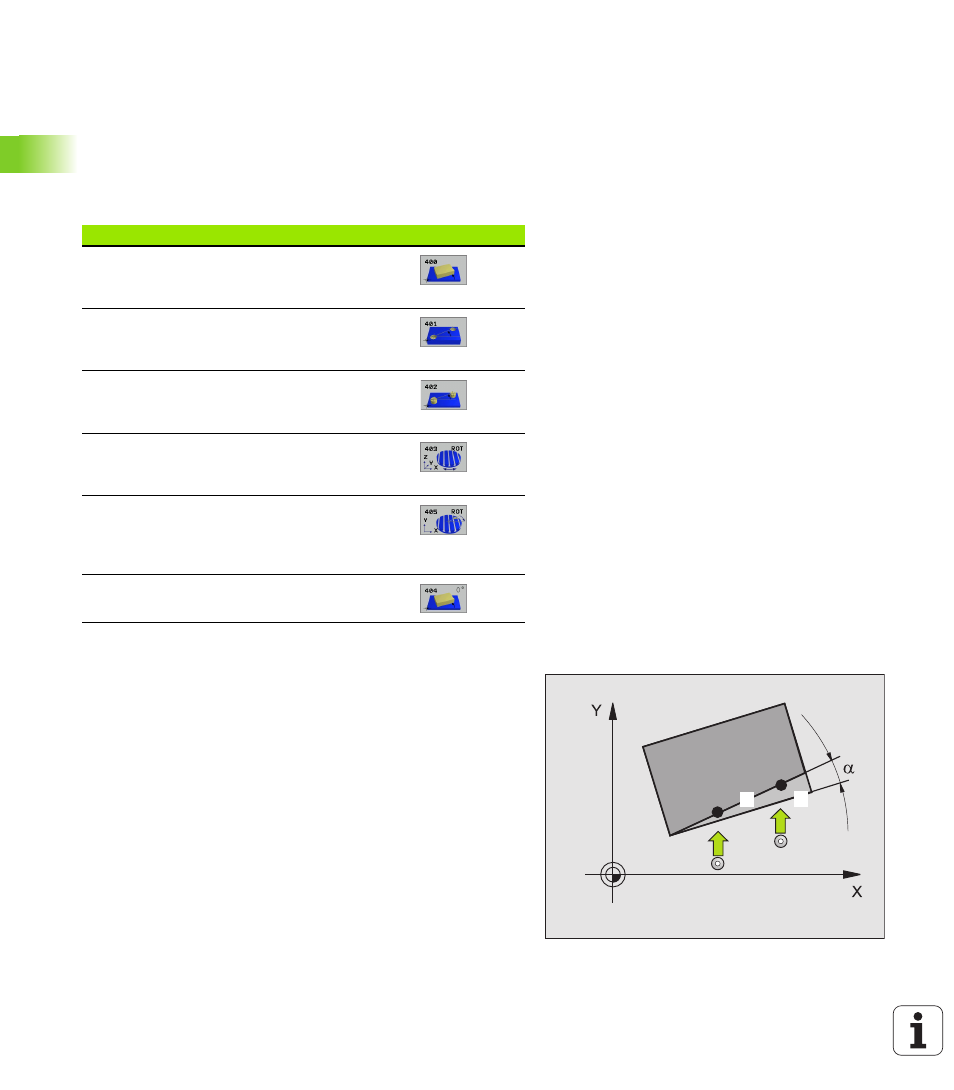

Pour les cycles 400, 401 et 402, vous pouvez définir avec le paramètre
Q307 Configuration rotation de base si le résultat de la mesure doit
être corrigé en fonction de la valeur d'un angle
α connu (cf. fig. de
droite). Ceci vous permet de mesurer la rotation de base sur n'importe
quelle droite
1 de la pièce et d'établir la relation par rapport au
sens 0° 2 .
Cycle Softkey
400 ROTATION DE BASE Enregistrement
automatique à partir de 2 points, compensation
avec la fonction Rotation de base
401 ROT 2 TROUS Enregistrement automatique
à partir de 2 trous, compensation avec la fonction
Rotation de base
402 ROT AVEC 2 TENONS Enregistrement
automatique à partir de 2 tenons, compensation
avec la fonction Rotation de base
403 ROT AVEC AXE ROTATIF Enregistrement
automatique à partir de 2 points, compensation
avec la fonction Rotation de base
405 ROT AVEC AXE C Réglage automatique d'un
déport angulaire entre le centre d'un trou et l'axe
Y positif, compensation par rotation du plateau
circulaire
404 INIT. ROTAT. DE BASE Initialisation de
n'importe quelle rotation de base
1 2
