74 3 Cycles palpeurs pour le contrôle automatique de la pièce
3.2 Calcul aut
o
matique des points de référ
e
nce

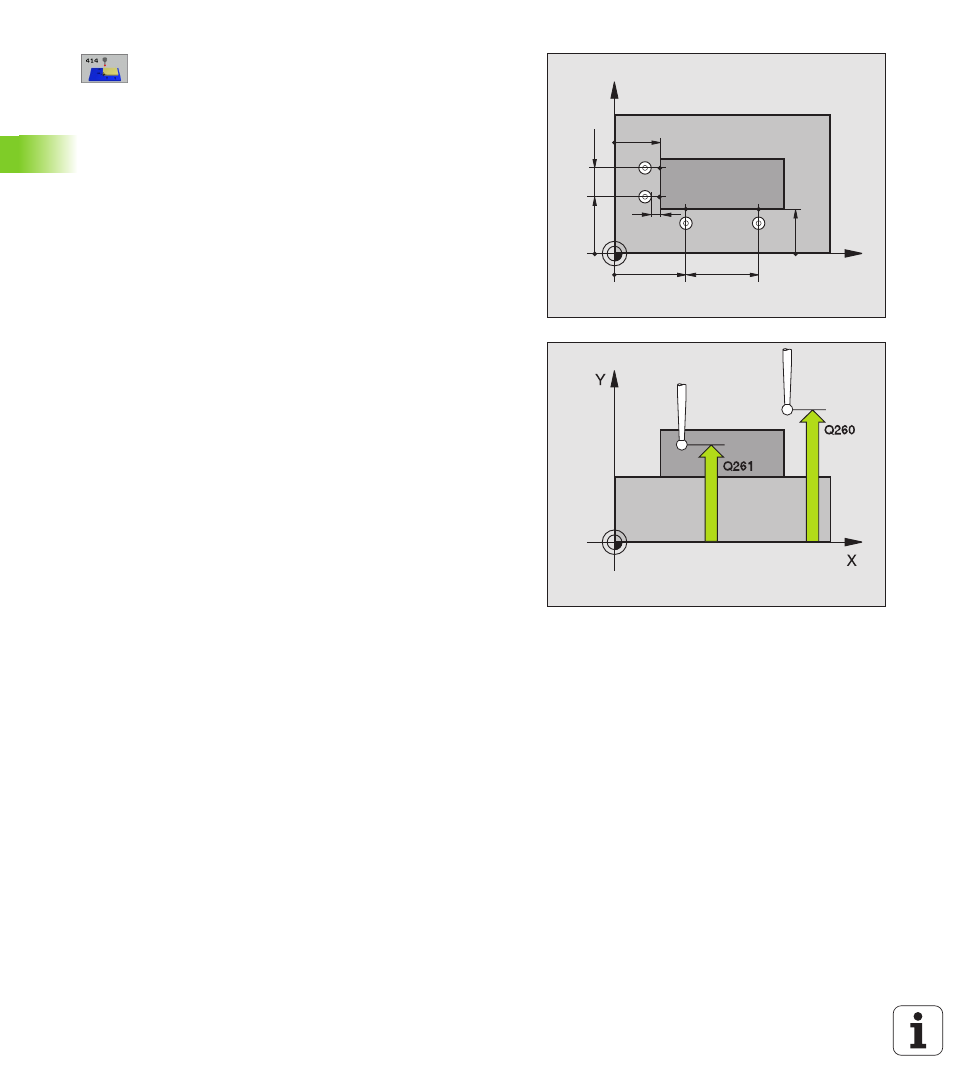

8 1er point de mesure sur 1er axe Q263 (en absolu):
Coordonnée du premier point de palpage dans l'axe
principal du plan d'usinage
8 1er point de mesure sur 2ème axe Q264 (en absolu):
Coordonnée du premier point de palpage dans l'axe
auxiliaire du plan d'usinage
8 Distance 1er axe Q326 (en incrémental): Distance
entre le premier et le deuxième point de mesure sur
l'axe principal du plan d'usinage
8 3ème point de mesure sur 1er axe Q296 (en absolu):
Coordonnée du troisième point de palpage dans l'axe
principal du plan d'usinage
8 3ème point de mesure sur 2ème axe Q297 (en absolu):
Coordonnée du troisième point de palpage dans l'axe
auxiliaire du plan d'usinage
8 Distance 2ème axe Q327 (en incrémental): Distance
entre le troisième et le quatrième point de mesure sur
l'axe auxiliaire du plan d'usinage
8 Hauteur mesure dans l'axe du palpeur Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure
8 Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
8 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
8 Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Déplacement entre les points de mesure, à la
hauteur de mesure
1: Déplacement entre les points de mesure, à la
hauteur de sécurité
8 Exécuter rotation de base Q304: Définir si la TNC
doit compenser le désaxage de la pièce par une
rotation de base:
0: Ne pas exécuter de rotation de base
1: Exécuter une rotation de base
X
Y
Q297
Q263
Q326
Q264
Q296
Q327
MP6140
+
Q320
