3.2 Calcul automatique des points
de référence
Sommaire
La TNC propose dix cycles vous permettant de calculer
automatiquement les points de référence et de les traiter de la
manière suivante:
„ Initialiser directement les valeurs calculées comme valeurs
d'affichage
„ Inscrire les valeurs calculées dans le tableau Preset
„ Inscrire les valeurs calculées dans un tableau de points zéro

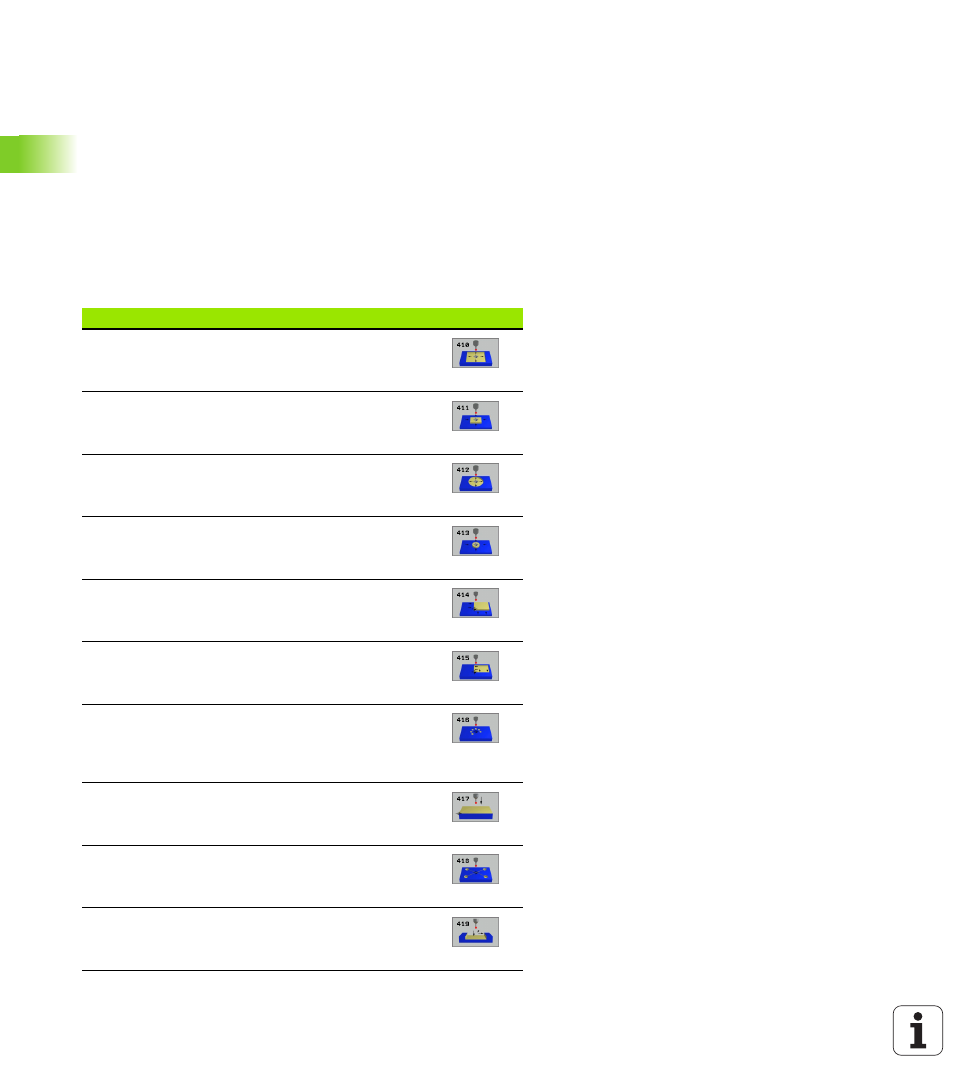

Cycle Softkey
410 PT REF. INT. RECTAN Mesure interne de la
longueur et de la largeur d'un rectangle; initialiser le
centre comme point de référence
411 PT REF. EXT. RECTAN Mesure externe de la
longueur et de la largeur d'un rectangle; initialiser le
centre comme point de référence
412 PT REF. INT. CERCLE Mesure interne de 4 points
au choix du cercle; initialiser le centre comme point de
référence
413 PT REF. EXT. CERCLE Mesure externe de 4
points au choix du cercle; initialiser le centre comme
point de référence
414 PT REF. EXT. COIN Mesure externe de 2 droites;
initialiser leur point d'intersection comme point de
référence
415 PT REF. INT. COIN Mesure interne de 2 droites;
initialiser leur point d'intersection comme point de
référence
416 PT REF CENTRE C.TROUS (2ème niveau de
softkeys) Mesure de 3 trous au choix sur cercle de
trous; initialiser le centre du cercle de trous comme
point de référence
417 PT REF DANS AXE PALP (2ème niveau de
softkeys) Mesure d'une position au choix dans l'axe
du palpeur et initialisation comme point de référence
418 PT REF AVEC 4 TROUS (2ème niveau de soft-
keys) Mesure de 2 fois 2 trous en croix; initialiser le
point d'intersection des 2 droites comme pt de réf.
419 PT DE REF SUR UN AXE (2ème niveau de soft-
keys) Mesure d'une position au choix sur un axe à
sélectionner librement et initialiser comme pt de réf.
