HEIDENHAIN iTNC 530 (340 422) Touch Probe Cycles - Manuel (Page 51)

iTNC 530 HEIDENHAIN 51
3.1 Enr
egistr
er aut
o
matiquement le désaxag
e de la pièce

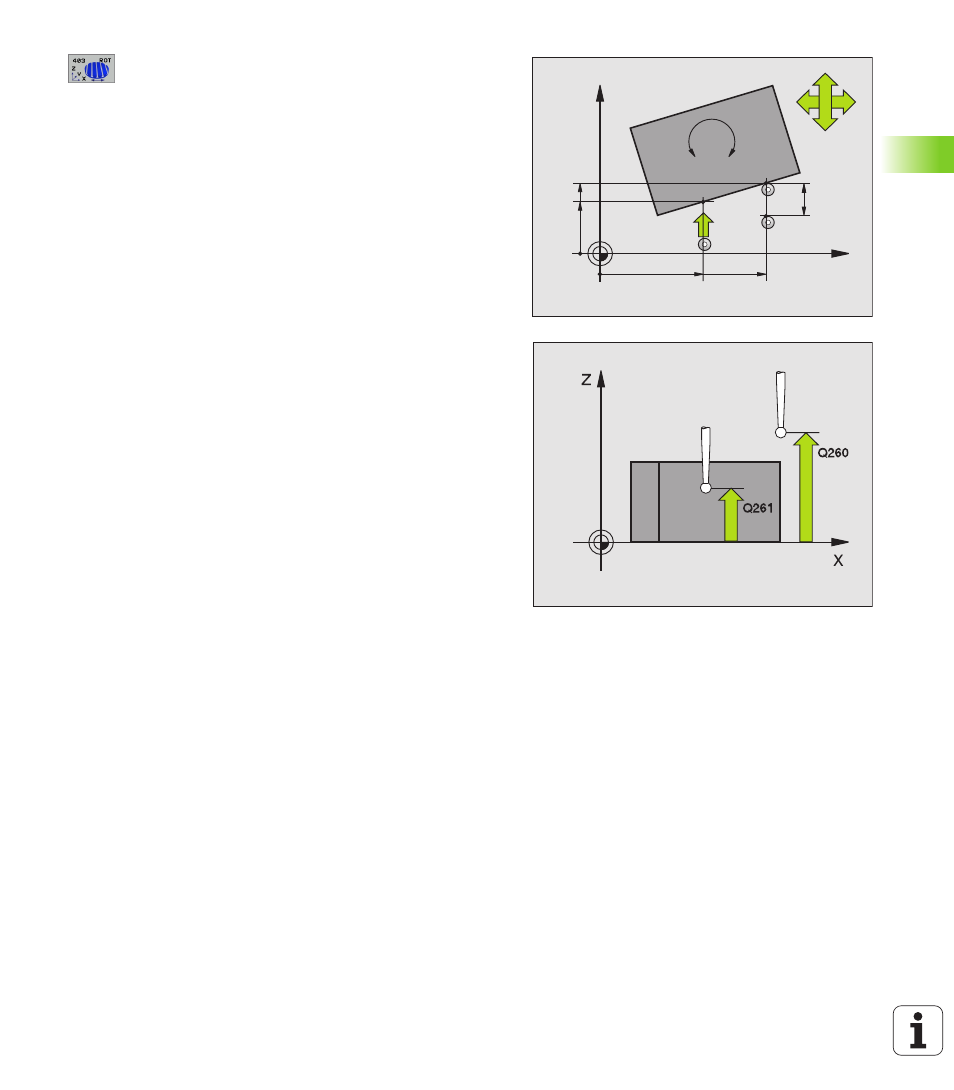

8 1er point de mesure sur 1er axe Q263 (en absolu):
Coordonnée du premier point de palpage dans l'axe
principal du plan d'usinage
8 1er point de mesure sur 2ème axe Q264 (en absolu):
Coordonnée du premier point de palpage dans l'axe
auxiliaire du plan d'usinage
8 2ème point de mesure sur 1er axe Q265 (en absolu):
Coordonnée du deuxième point de palpage dans l'axe
principal du plan d'usinage
8 2ème point de mesure sur 2ème axe Q266 (en absolu):
Coordonnée du deuxième point de palpage dans l'axe
auxiliaire du plan d'usinage
8 Axe de mesure Q272: Axe sur lequel doit être
effectuée la mesure:
1: Axe principal = axe de mesure
2: Axe auxiliaire = axe de mesure
3: Axe du palpeur = axe de mesure
8 Sens déplacement 1 Q267: Sens de déplacement du
palpeur en direction de la pièce:
-1:Sens de déplacement négatif
+1:Sens de déplacement positif
8 Hauteur mesure dans l'axe du palpeur Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure
8 Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
8 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
MP6140
+
Q320
A
B
C
