68 3 Cycles palpeurs pour le contrôle automatique de la pièce
3.2 Calcul aut
o
matique des points de référ
e
nce

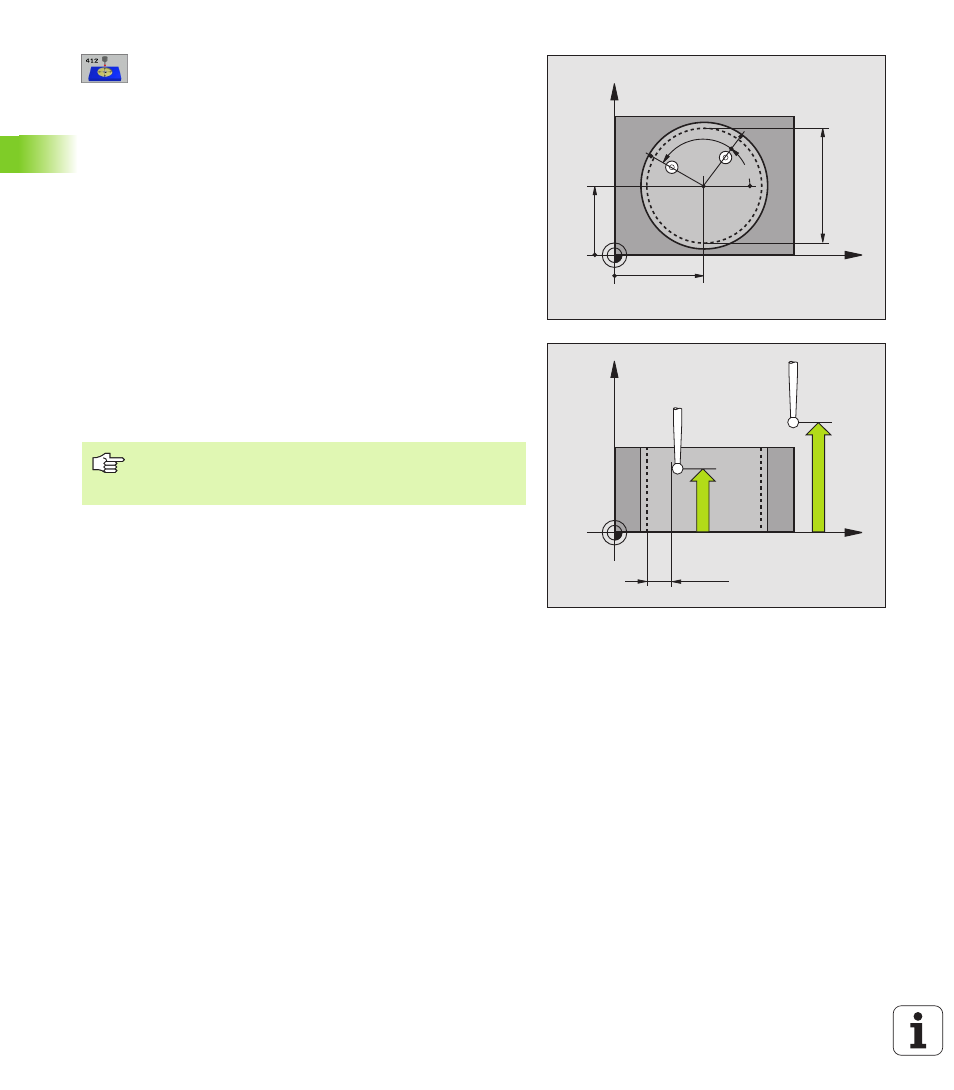

8 Centre 1er axe Q321 (en absolu): Centre de la poche
dans l'axe principal du plan d'usinage
8 Centre 2ème axe Q322 (en absolu): Centre de la poche
dans l'axe auxiliaire du plan d'usinage Si vous
programmez Q322 = 0, la TNC aligne le centre du trou
sur l'axe Y positif; si vous programmez Q322 différent
de 0, la TNC aligne le centre du trou sur la position
nominale
8 Diamètre nominal Q262: Diamètre approximatif de la
poche circulaire (trou). Introduire de préférence une
valeur trop petite
8 Angle initial Q325 (en absolu): Angle compris entre
l'axe principal du plan d'usinage et le premier point de
palpage
8 Incrément angulaire Q247 (en incrémental): Angle
compris entre deux points de mesure; le signe de
l'incrément angulaire détermine le sens de rotation
(- = sens horaire) pour le déplacement du palpeur vers
le point de mesure suivant. Si vous désirez étalonner
des arcs de cercle, programmez un incrément
angulaire inférieur à 90°
8 Hauteur mesure dans l'axe du palpeur Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure
8 Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
8 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
8 Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Déplacement entre les points de mesure, à la
hauteur de mesure
1: Déplacement entre les points de mesure, à la
hauteur de sécurité
8 Numéro point zéro dans tableau Q305: Indiquer le
numéro dans le tableau de points zéro/Preset sous
lequel la TNC doit mémoriser les coordonnées du
centre de la poche. Si vous introduisez Q305=0, la TNC
initialise automatiquement le nouveau point de
référence au centre de la poche
X
Y
Q322
Q321
Q262
Q325
Q247
X
Z
Q261
Q260
MP6140
+
Q320
Plus l'incrément angulaire programmé est petit et plus le
point de référence calculé par la TNC sera imprécis. Valeur
d'introduction min.: 5°.
