114 3 Cycles palpeurs pour le contrôle automatique de la pièce
3.3 Etalonnag
e
aut
o
matique des pièces
8 Point initial 1er axe Q328 (en absolu): Point initial
de l'opération de palpage dans l'axe principal du plan
d'usinage
8 Point initial 2ème axe Q329 (en absolu): Point initial
de l'opération de palpage dans l'axe auxiliaire du plan
d'usinage
8 Décalage pour 2ème mesure Q310 (en incrémental):
Valeur correspondant au décalage du palpeur avant
qu'il effectue la deuxième mesure. Si vous
introduisez 0, la TNC ne décale pas le palpeur
8 Axe de mesure Q272: Axe du plan d'usinage sur lequel
doit être effectuée la mesure:
1:Axe principal = axe de mesure
2:Axe auxiliaire = axe de mesure
8 Hauteur mesure dans l'axe du palpeur Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure
8 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
8 Longueur nominale Q311: Valeur nominale
correspondant à la longueur à mesurer
8 Cote max. Q288: Longueur max. autorisée
8 Cote min. Q289: Longueur min. autorisée
8 Procès-verb. mes. Q281: Définir si la TNC doit ou non
établir un procès-verbal de mesure:
0: Ne pas établir un procès-verbal de mesure
1: Etablir un procès-verbal de mesure: La TNC
mémorise en configuration standard le fichier de
procès-verbal TCHPR425.TXT dans le répertoire où
se trouve également votre programme de mesure
8 Arrêt PGM si tolérance dépassée Q309: Définir si la
TNC doit ou non interrompre l'exécution du
programme et délivrer un message d'erreur en cas de
dépassement des tolérances:
0: Ne pas interrompre l'exécution du programme, ne
pas délivrer de message d'erreur
1: Interrompre l'exécution du programme, délivrer un
message d'erreur
8 Numéro d'outil pour surveillance Q330: Définir si la
TNC doit ou non effectuer la surveillance d'outil (cf.
„Surveillance d'outil” à la page 96):
0: Surveillance inactive
>0: Numéro d'outil dans le tableau d'outils TOOL.T
Exemple: Séquences CN
5 TCH PROBE 425 MESURE INT. RAINURE
Q328=+75 ;PT INITIAL 1ER AXE
Q329=-12,5 ;PT INITIAL 2EME AXE
Q310=+0 ;DECALAGE 2EME MESURE
Q272=1 ;AXE DE MESURE
Q261=-5 ;HAUTEUR DE MESURE
Q260=+10 ;HAUTEUR DE SECURITE
Q311=25 ;LONGUEUR NOMINALE
Q288=25,05 ;COTE MAX.
Q289=25 ;COTE MIN.
Q281=1 ;PROCES-VERBAL MESURE
Q309=0 ;ARRET PGM SI ERREUR
Q330=0 ;NUMERO D'OUTIL

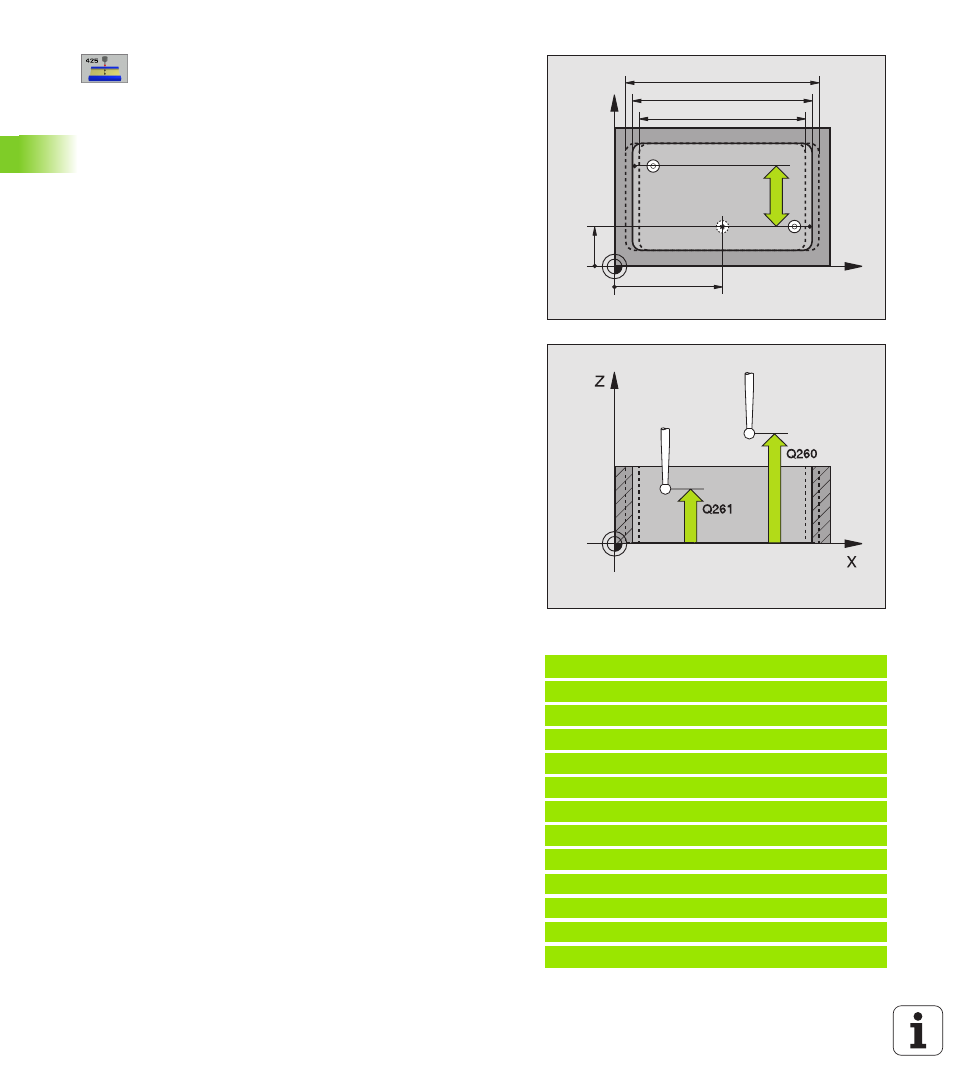

Q329
Q328
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q310
