3 Cycles palpeurs pour le contrôle automatique de la pièce
3.1 Enr
egistr
er aut
o
matiquement le désaxag
e de la pièce
8

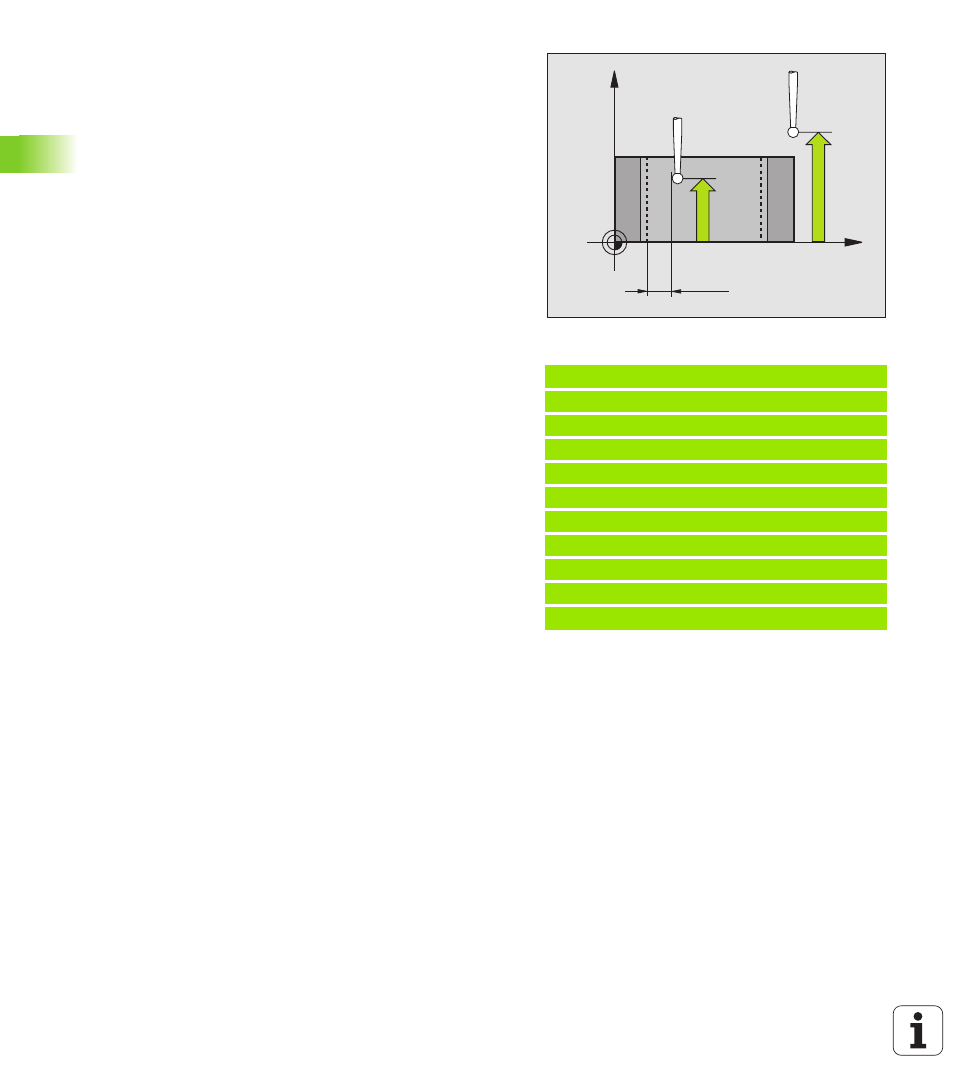

Hauteur mesure dans l'axe du palpeur
Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure
8
Distance d'approche
Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
8
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
8
Déplacement haut. sécu.
Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Déplacement entre les points de mesure, à la
hauteur de mesure
1: Déplacement entre les points de mesure, à la
hauteur de sécurité
8
Init. à zéro après réglage
Q337: Déterminer si la
TNC doit remettre l'affichage de l'axe C à 0 ou si elle
doit inscrire le désaxage angulaire dans la colonne C
du tableau de points zéro:
0: Remettre à 0 l'affichage de l'axe C
>0:Inscrire le désaxage angulaire en tenant compte
de son signe dans le tableau de points zéro. Numéro
de ligne = valeur de Q337. Si un décalage C est déjà
inscrit dans le tableau de points zéro, la TNC
additionne le désaxage angulaire mesuré en tenant
compte de son signe
Exemple: Séquences CN
5 TCH PROBE 405 ROT AVEC AXE C
Q321=+50 ;CENTRE 1ER AXE
Q322=+50 ;CENTRE 2EME AXE
Q262=10 ;DIAMETRE NOMINAL
Q325=+0 ;ANGLE INITIAL
Q247=90 ;INCREMENT ANGULAIRE
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SECURITE
Q301=0 ;DEPLAC. HAUT. SECU.
Q337=0 ;INITIALIS. A ZERO
X
Z
Q261
Q260
MP6140
+
Q320
