48 3 Cycles palpeurs pour le contrôle automatique de la pièce
3.1 Enr
egistr
er aut
o
matiquement le désaxag
e de la pièce

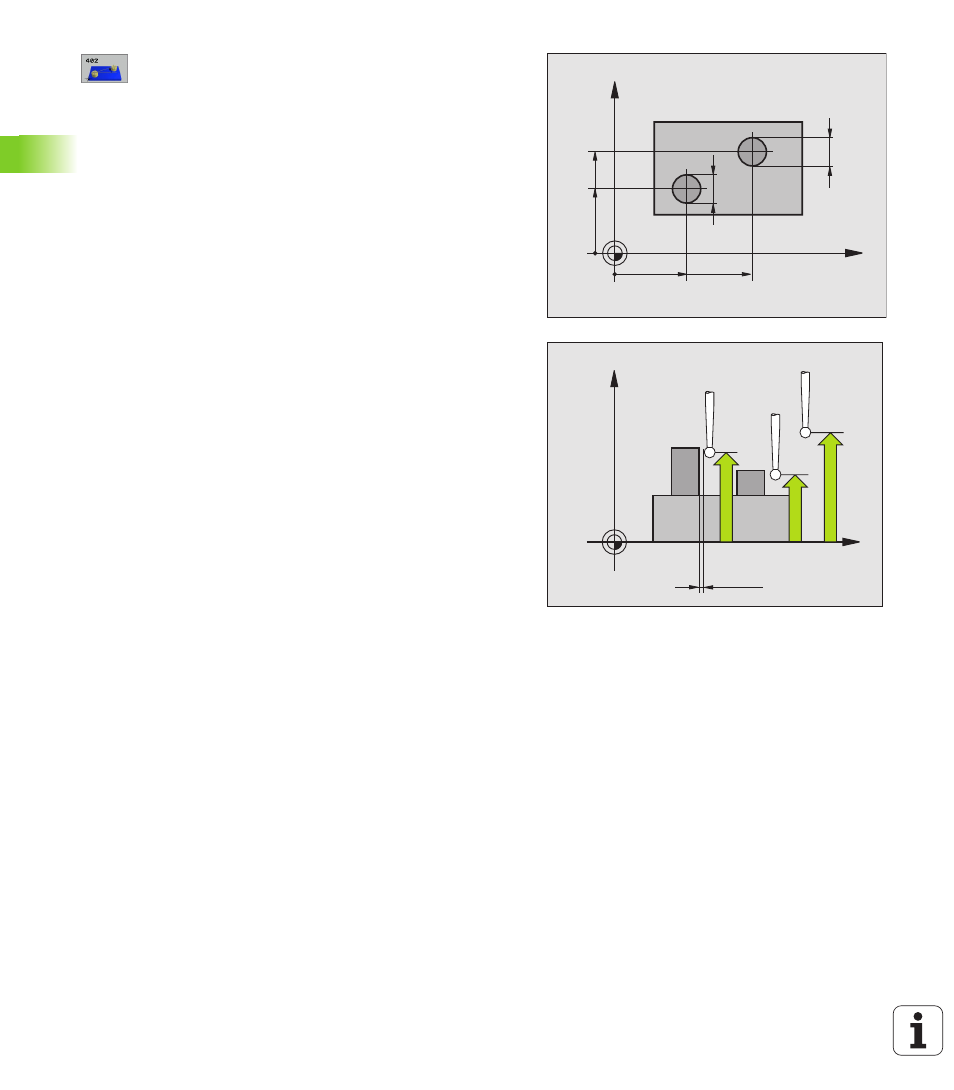

8 1er tenon: Centre sur 1er axe (en absolu): Centre
du premier tenon dans l'axe principal du plan
d'usinage
8 1er tenon: Centre sur 2ème axe Q269 (en absolu):
Centre du premier tenon dans l'axe auxiliaire du plan
d'usinage
8 Diamètre tenon 1 Q313: Diamètre approximatif du
premier tenon. Introduire de préférence une valeur
trop grande
8 Haut. mes. tenon 1 dans axe TS Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure du tenon 1
8 2ème tenon: Centre sur 1er axe Q270 (en absolu):
Centre du deuxième tenon dans l'axe principal du
plan d'usinage
8 2ème tenon: Centre sur 2ème axe Q271 (en absolu):
Centre du deuxième tenon dans l'axe auxiliaire du
plan d'usinage
8 Diamètre tenon 2 Q314: Diamètre approximatif du
deuxième tenon. Introduire de préférence une valeur
trop grande
8 Haut. mes. tenon 2 dans axe TS Q315 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure du tenon 2
8 Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
8 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
X
Y
Q271
Q269
Q268 Q270
Q313
Q314
X
Z
Q261
Q260
Q315
MP6140
+
Q320
