14 1 Introduction
1
.1 Génér
a
lités sur les c
y
cles palpeurs
1.1 Généralités sur les cycles
palpeurs

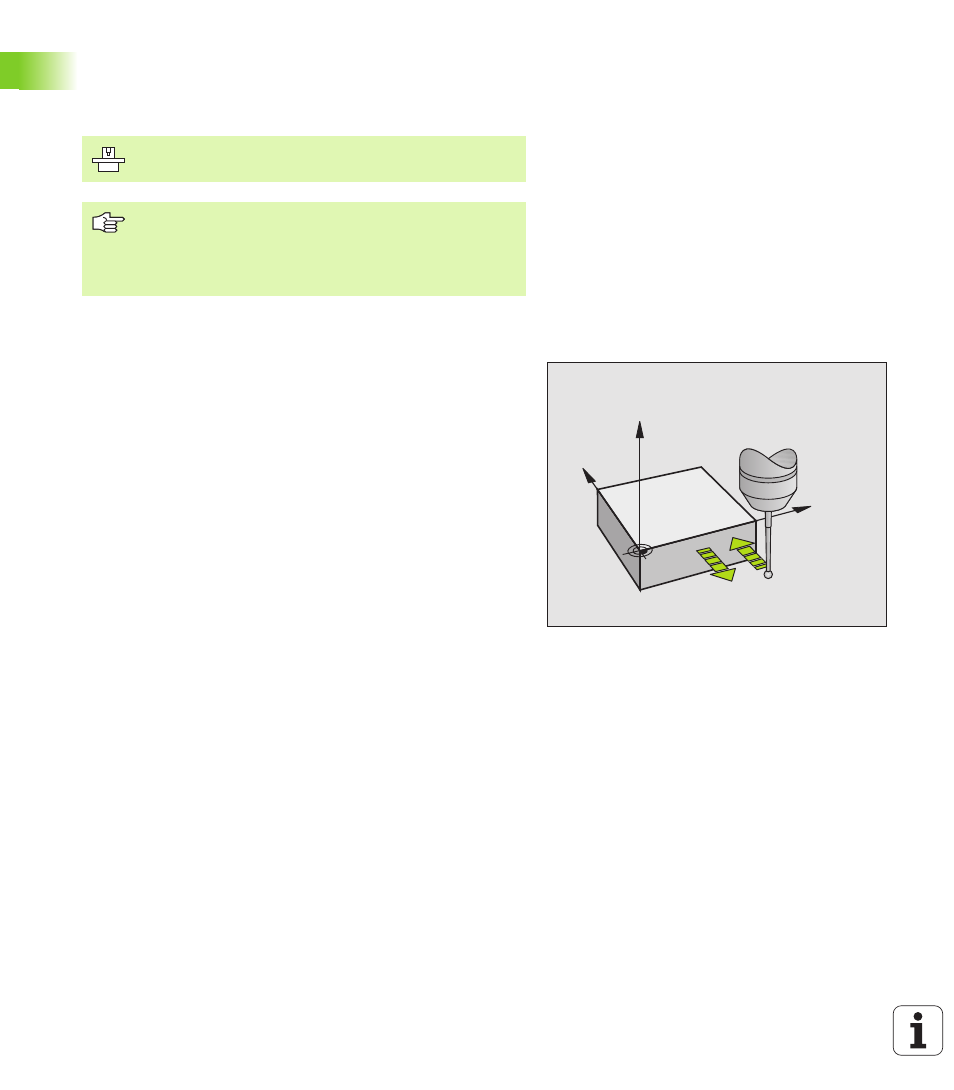

Fonctionnement
Lorsque la TNC exécute un cycle palpeur, le palpeur 3D se déplace
parallèlement à l'axe en direction de la pièce (y compris avec rotation
de base activée et plan d'usinage incliné). Le constructeur de la
machine définit l'avance de palpage dans un paramètre-machine
(cf. „Avant que vous ne travailliez avec les cycles palpeurs“ plus loin
dans ce chapitre).
Lorsque la tige de palpage affleure la pièce,
„ le palpeur transmet un signal à la TNC: celle-ci enregistre les
coordonnées de la position palpée
„ le palpeur 3D s'arrête et
„ retourne en avance rapide à la position initiale de la procédure de
palpage
Si la tige de palpage n'est pas déviée sur la course définie, la TNC
délivre un message d'erreur (course: PM6130).
La TNC doit avoir été préparée par le constructeur de la
machine pour l'utilisation de palpeurs 3D
Lorsque vous voulez effectuer des mesures pendant
l’exécution du programme, veillez à ce que les données
d’outil (longueur, rayon, axe) puissent être exploitées soit
à partir des données d’étalonnage, soit à partir de la
dernière séquence TOOL CALL (sélection par PM7411).
Y
X
Z
F
F MAX
