3 Cycles palpeurs pour le contrôle automatique de la pièce
3.3 Etalonnag
e
aut
o
matique des pièces
8
Centre 1er axe
Q273 (en absolu): Centre du trou dans
l'axe principal du plan d'usinage
8
Centre 2ème axe
Q274 (en absolu): Centre du trou
dans l'axe auxiliaire du plan d'usinage
8
Diamètre nominal
Q262: Introduire le diamètre du
trou
8
Angle initial
Q325 (en absolu): Angle compris entre
l'axe principal du plan d'usinage et le premier point de
palpage
8
Incrément angulaire
Q247 (en incrémental): Angle
compris entre les points de mesure; le signe de
l'incrément angulaire détermine le sens de rotation
(- = sens horaire). Si vous désirez étalonner des arcs
de cercle, programmez un incrément angulaire
inférieur à 90°
8
Hauteur mesure dans l'axe du palpeur
Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure
8
Distance d'approche
Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
8
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
8
Déplacement haut. sécu.
Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Déplacement entre les points de mesure, à la
hauteur de mesure
1: Déplacement entre les points de mesure, à la
hauteur de sécurité
8
Cote max. du trou
Q275: Diamètre max. du trou
(poche circulaire) autorisé
8
Cote min. du trou
Q276: Diamètre min. du trou
(poche circulaire) autorisé
8
Tolérance centre 1er axe
Q279: Ecart de position
autorisé dans l'axe principal du plan d'usinage
8
Tolérance centre 2ème axe
Q280: Ecart de position
autorisé dans l'axe auxiliaire du plan d'usinage

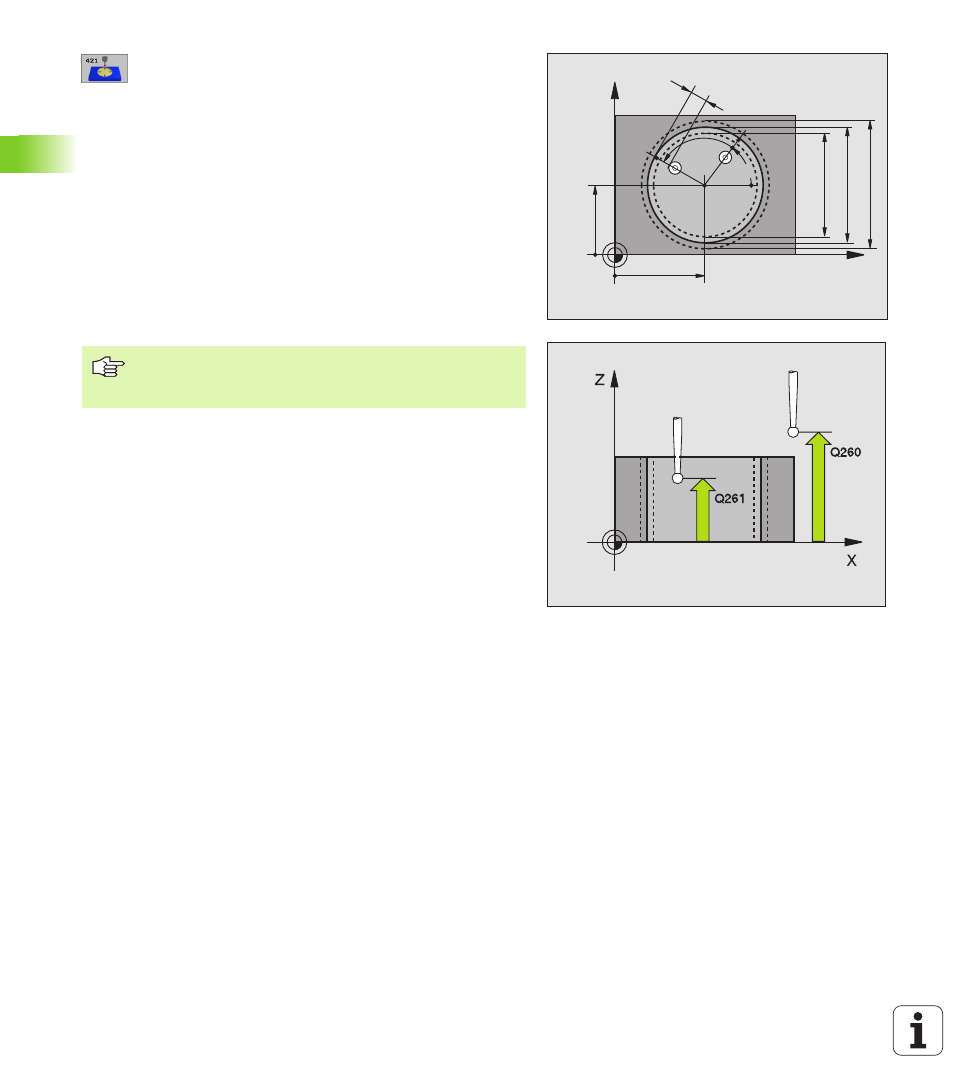

X
Y
Q274
±Q280
Q273
±Q279
Q276
Q325
Q247
Q262
Q275
MP6140
+
Q320
Plus l'incrément angulaire programmé est petit et plus la
cote du trou calculée par la TNC sera imprécise. Valeur
d'introduction min.: 5°.
