354 10 Programmation: Paramètres Q
1
0.1 Pr
incipe
et so
mmair
e d
es f
o
nction
s
10.1 Principe et sommaire des
fonctions

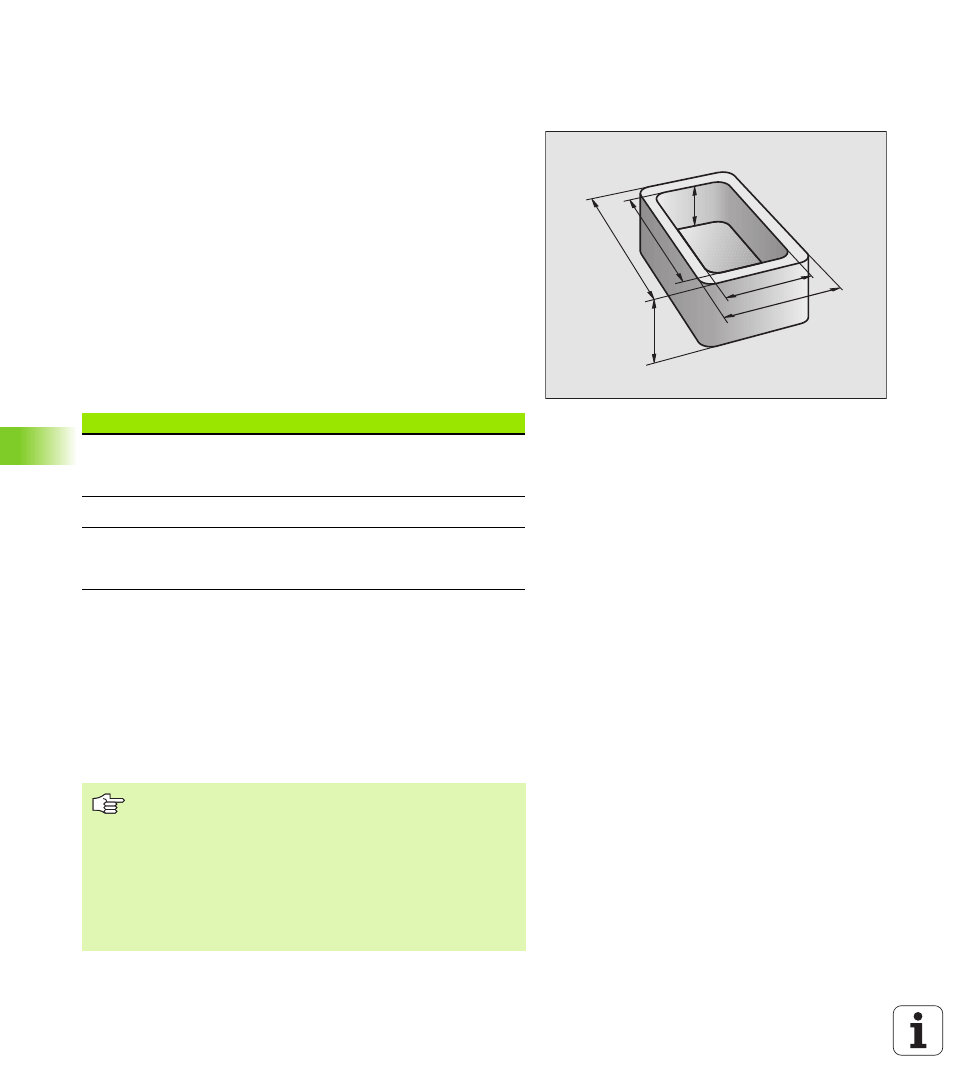

Grâce aux paramètres Q, vous pouvez définir toute une famille de
pièces dans un même programme d'usinage. A la place des valeurs
numériques, vous introduisez des variables: les paramètres Q.
Exemples d’utilisation des paramètres Q:
n Valeurs de coordonnées
n Avances
n Vitesses de rotation
n
Données de cycle
En outre, les paramètres Q vous permettent de programmer des
contours définis par des fonctions arithmétiques ou bien encore
d'exécuter des phases d'usinage en liaison avec des conditions
logiques.
Un paramètre Q est désigné par la lettre Q et un numéro compris
entre 0 et 299. Les paramètres Q sont répartis en trois groupes:
Remarques concernant la programmation
Les paramètres Q et valeurs numériques peuvent être mélangés dans
un programme.
Vous pouvez affecter aux paramètres Q des valeurs numériques
comprises entre –99 999,9999 et +99 999,9999. De manière interne,
la TNC peut calculer des valeurs numériques d'une largeur jusqu'à 57
bits avant et 7 bits après le point décimal (une largeur numérique de
32 bits correspond à une valeur décimale de 4 294 967 296).
Signification Plage
Paramètres pouvant être utilisés librement, à
effet global pour tous les programmes contenus
dans la mémoire de la TNC Q0 à Q99
Paramètres fonctions spéciales de la TNC Q100 à Q199
Paramètres préconisés pour les cycles, à effet
global pour tous les programmes contenus dans
la mémoire de la TNC Q200 à Q399
Q4
Q2
Q3 Q1
Q5
Q6
La TNC attribue automatiquement toujours les mêmes
valeurs à certains paramètres Q, par exemple le rayon
d'outil actif au paramètre Q108, cf. „Paramètres Q
réservés”, page 373.
Si vous utilisez les paramètres Q60 à Q99 dans les cycles
constructeur, définissez dans le paramètre-machine
PM7251 si ces paramètres doivent être à effet local dans
le cycle constructeur ou à effet global pour tous les
programmes.
