EVIDEMENT (cycle G122)

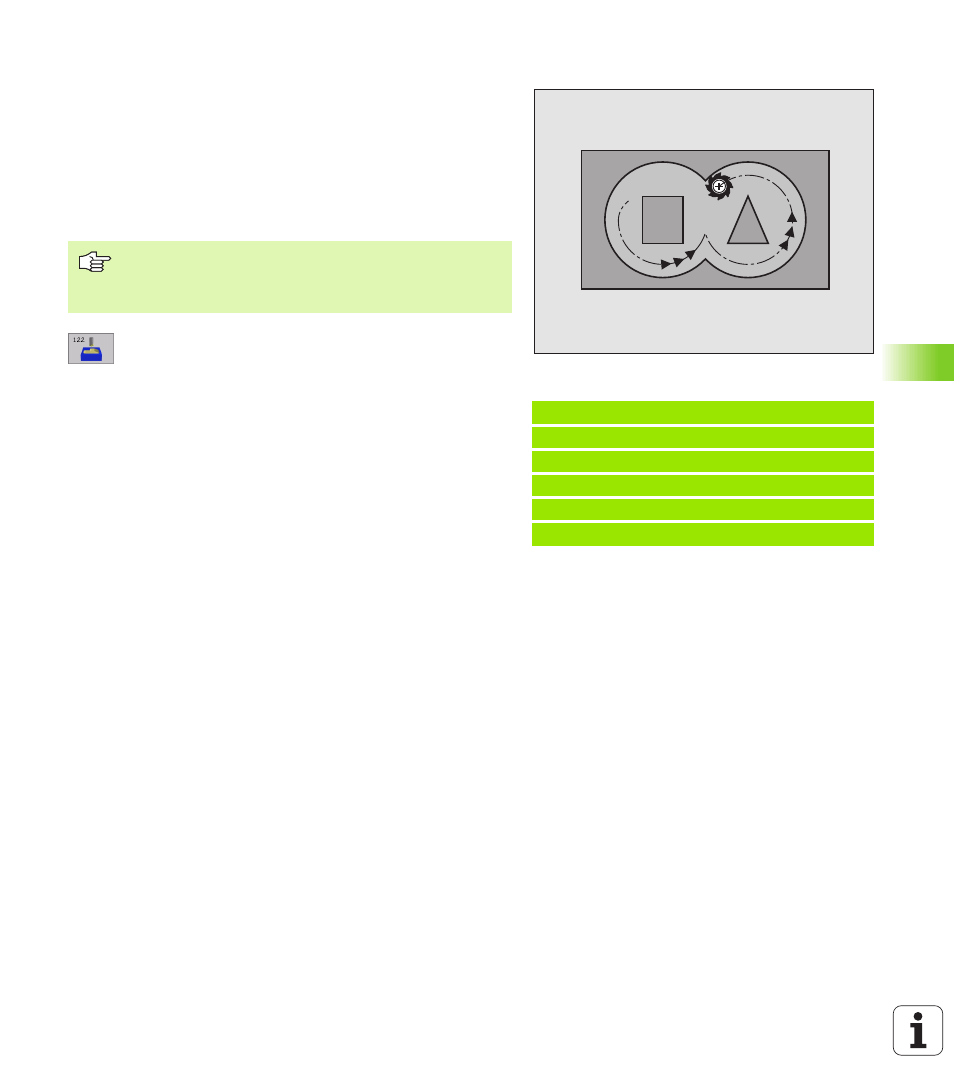

1 La TNC positionne l'outil au-dessus du point de plongée. La
surépaisseur latérale de finition est alors prise en compte
2 Lors de la première profondeur de passe, l'outil fraise le contour de
l'intérieur vers l'extérieur, suivant l'avance de fraisage Q12
3 Les contours d'îlots (ici: C/D) sont fraisés librement en se
rapprochant du contour des poches (ici: A/B)
4 Pour terminer, la TNC parcourt le contour des poches et rétracte
l'outil à la hauteur de sécurité
U U U U Profondeur de passe Q10 (en incrémental): Distance
parcourue par l'outil en une passe
U U U U Avance plongée en profondeur Q11: Avance de
plongée en mm/min.
U U U U Avance évidement Q12: Avance de fraisage en mm/
min.
U U U U Numéro outil pré-évidement Q18: Numéro de l'outil
avec lequel la TNC vient d'effectuer le pré-
évidemment. S'il n'y a pas eu de pré-évidement, „0“
a été programmé; si vous introduisez ici un numéro,
la TNC n'évidera que la partie qui n'a pas pu être
évidée avec l'outil de pré-évidemment.
Si la zone à évider en second lieu ne peut être
abordée latéralement, la TNC effectue une plongée
pendulaire; A cet effet, vous devez définir la longueur
de dent LCUTS et l'angle max. de plongée ANGLE de
l'outil à l'intérieur du tableau d'outils TOOL.T (cf.
„Données d'outils”, page 103). Si nécessaire, la TNC
émettra un message d'erreur
U U U U Avance pendulaire Q19: Avance pendulaire en mm/min.
Exemple: Séquence CN
N59 G122 ÉVIDEMENT
Q10=+5 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=350 ;AVANCE ÉVIDEMENT
Q18=1 ;OUTIL PRÉ-ÉVIDEMENT
Q19=150 ;AVANCE PENDULAIRE
C D
A B
Remarques avant que vous ne programmiez
Si nécessaire, utiliser une fraise à denture frontale
(DIN 844) ou pré-percer avec le cycle G121.
