iTNC 530 HEIDENHAIN 249
8.4 Cy
cles de fr
aisag
e
de p
o
c
h
es, t
e
n
o
n
s
e
t r
a
inu
re
s

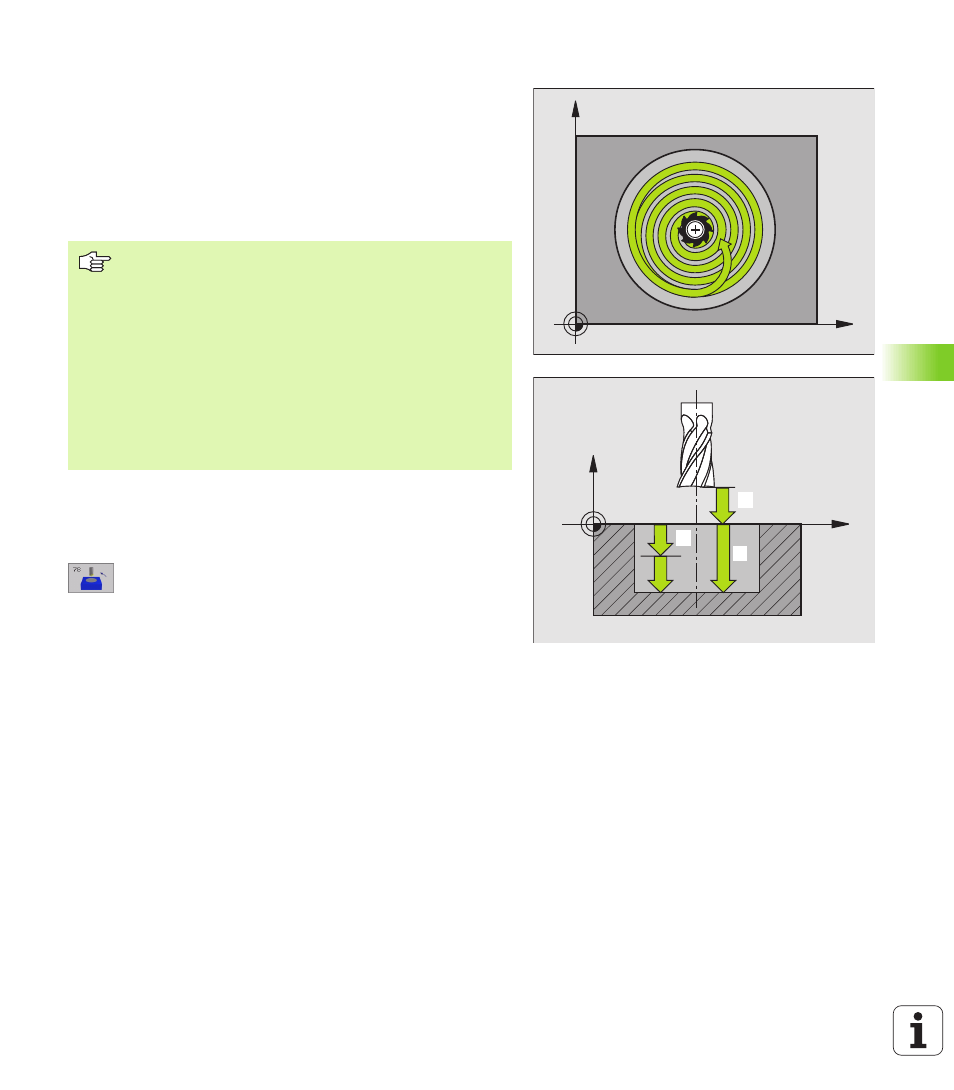

POCHE CIRCULAIRE (cycle G77, G78)
1 L'outil plonge dans la pièce à la position initiale (au centre de la
poche) et se déplace à la première profondeur de passe
2 Suivant l'avance F, l'outil décrit ensuite la trajectoire en forme de
spirale représentée sur la figure de droite; en ce qui concerne la
passe latérale k, cf. „FRAISAGE DE POCHE (cycle G75, G76)”,
page 243
3 Ce processus est répété jusqu'à ce que la profondeur soit atteinte
4 Pour terminer, la TNC rétracte l’outil à la position initiale
Sens de rotation lors de l'évidement
n sens horaire: G77 (DR-)
n
sens anti-horaire: G78 (DR+)
U U U U Distance d'approche 1 (en incrémental): Distance
entre la pointe de l'outil (position initiale) et la surface
de la pièce
U U U U Profondeur de fraisage 2 : Distance entre la surface
de la pièce et le fond de la poche
U U U U Profondeur de passe 3 (en incrémental): Distance
parcourue par l'outil en une passe. L'outil se déplace
en une passe à la profondeur lorsque:
n Profondeur de passe égale à la profondeur
n Profondeur de passe supérieure à la profondeur
X
Y
X
Z
11
12
13
Remarques avant que vous ne programmiez
Utiliser une fraise à denture frontale (DIN 844) ou effectuer
un pré-perçage au centre de la poche.
Pré-positionnement au-dessus du centre de la poche avec
correction de rayon G40.
Programmer la séquence de positionnement du point
initial dans l’axe de broche (distance d'approche au-dessus
de la surface de la pièce).
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle.
