264 8 Programmation: Cycles
8.5
C
y
cles d
'usinag
e de
mo
tifs de p
o
in
ts

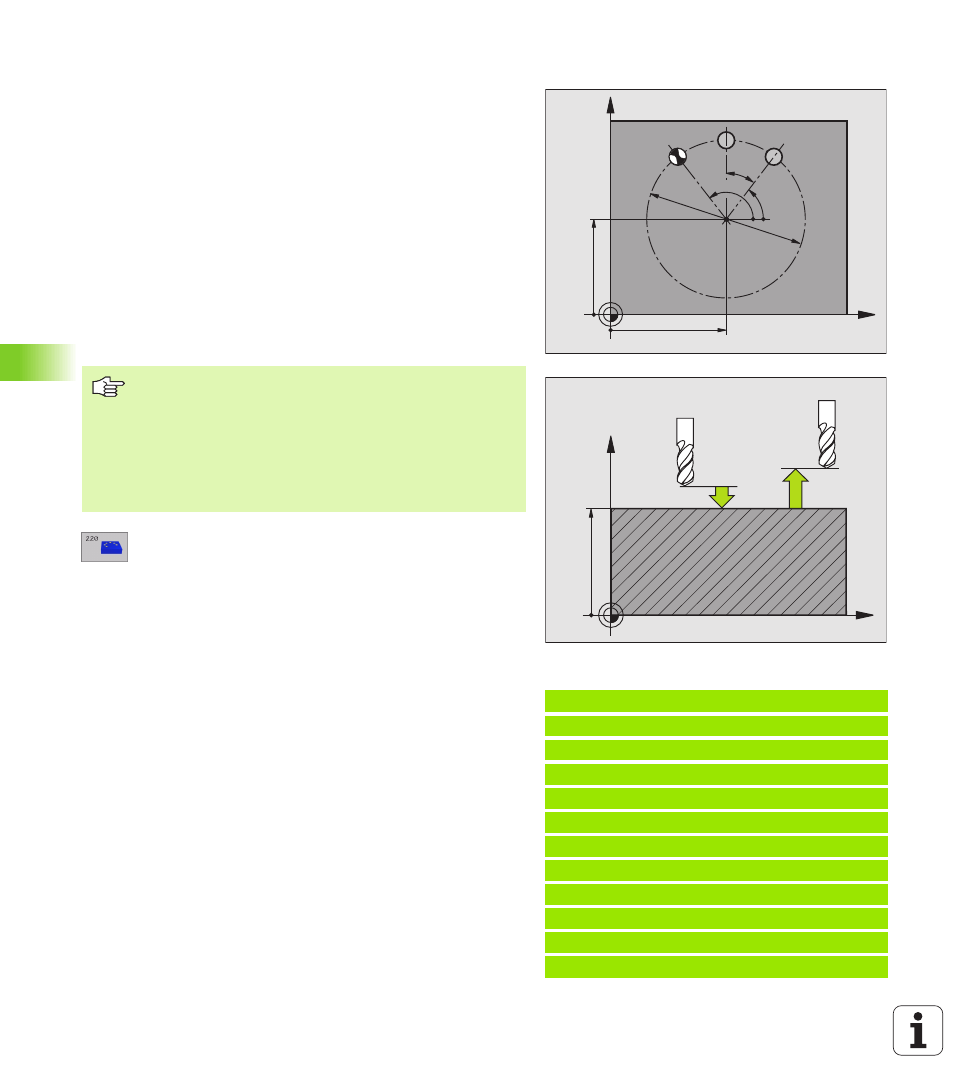

MOTIFS DE POINTS SUR UN CERCLE (cycle G220)
1 La TNC positionne l'outil en rapide de la position actuelle jusqu'au
point initial de la première opération d'usinage.
Etapes:
n Aller au saut de bride (axe de broche)
n
Aborder le point initial dans le plan d'usinage
n Se déplacer à la distance d'approche au-dessus de la surface de
pièce (axe de broche)
2 A partir de cette position, la TNC exécute le dernier cycle d'usinage
défini
3 Ensuite, la TNC positionne l'outil en suivant un déplacement
linéaire jusqu'au point initial de l'opération d'usinage suivante;
l'outil est positionné à la distance d'approche (ou au saut de bride)
4 Ce processus (1 à 3) est répété jusqu'à ce que toutes les
opérations d'usinage aient été exécutées
U U U U Centre 1er axe Q216 (en absolu): Centre du cercle
primitif dans l'axe principal du plan d'usinage
U U U U Centre 2ème axe Q217 (en absolu): Centre du cercle
primitif dans l'axe auxiliaire du plan d'usinage
U U U U Diamètre cercle primitif Q244: Diamètre du cercle
primitif
U U U U Angle initial Q245 (en absolu): Angle compris entre
l'axe principal du plan d'usinage et le point initial du
premier usinage sur le cercle primitif
U U U U Angle final Q246 (en absolu): Angle compris entre
l'axe principal du plan d'usinage et le point initial du
dernier usinage sur le cercle primitif (non valable pour
les cercles entiers); introduire l'angle final différent de
l'angle initial; si l'angle final est supérieur à l'angle
initial, l'usinage est exécuté dans le sens anti-horaire;
dans le cas contraire, il est exécuté dans le sens
horaire
Exemple: Séquences CN
N530 G220 CERCLE DE TROUS
Q216=+50 ;CENTRE 1ER AXE
Q217=+50 ;CENTRE 2ÈME AXE
Q244=80 ;DIA. CERCLE PRIMITIF
Q245=+0 ;ANGLE INITIAL
Q246=+360 ;ANGLE FINAL
Q247=+0 ;INCRÉMENT ANGULAIRE
Q241=8 ;NOMBRE D'USINAGES
Q200=2 ;DISTANCE D'APPROCHE
Q203=+30 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q203=1 ;DÉPLAC. HAUT. SÉCU.
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
X
Z
Q200
Q203
Q204
Remarques avant que vous ne programmiez
Le cycle G220 est actif avec DEF, c’est-à-dire qu’il appelle
automatiquement le dernier cycle d’usinage défini.
Si vous combinez l'un des cycles d'usinage G200 à G209,
G212 à G215 et G262 à G267 avec le cycle G220, la
distance d'approche, la surface de la pièce et le saut de
bride programmés dans le cycle G220 sont actifs.
