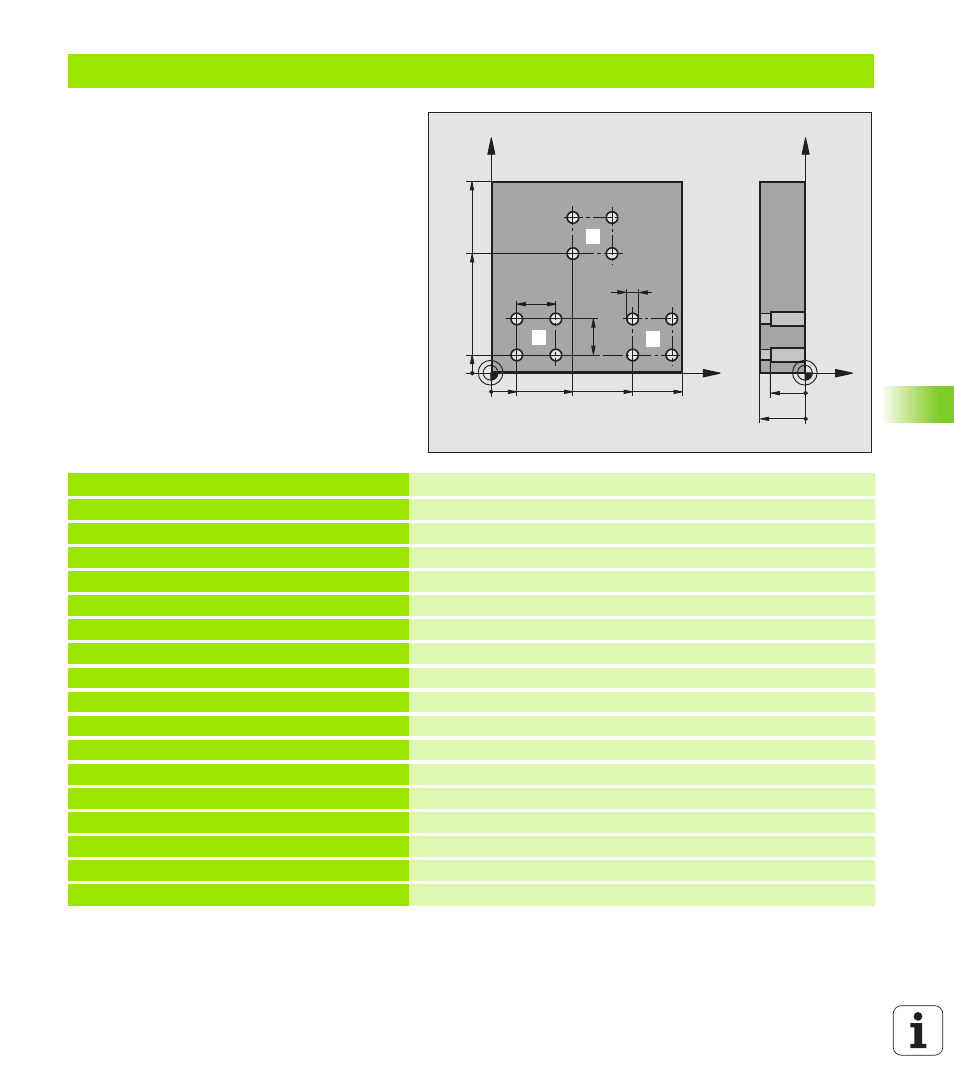

Exemple: Série de trous avec plusieurs outils
Déroulement du programme
n Programmer les cycles d’usinage dans le
programme principal
n Appeler l'ensemble du schéma de trous (sous-
programme 1)
n Aborder les séries de trous dans le sous-
programme 1, appeler la série de trous (sous-
programme 2)
n Ne programmer la série de trous qu'une seule
fois dans le sous-programme 2
%SP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+4 * Définition d’outil pour le foret à centrer
N40 G99 T2 L+0 R+3 * Définition d’outil pour le foret
N50 G99 T3 L+0 R+3,5 * Définition d’outil pour l’alésoir
N60 T1 G17 S5000 * Appel d’outil pour le foret à centrer
N70 G00 G40 G90 Z+250 * Dégager l'outil
N80 G200 PERCAGE Définition du cycle de centrage
Q200=2 ;DISTANCE D'APPROCHE
Q201=-3 ;PROFONDEUR
Q206=250 ;AVANCE PLONGÉE PROF.
Q202=3 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=10 ;SAUT DE BRIDE
Q211=0.2 ;TEMPO. AU FOND
N90 L1,0 * Appeler sous-programme 1 pour l’ensemble du schéma de trous
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1 1
1 2
1 3
