TNC 426, TNC 430 HEIDENHAIN 441
12.9 S
é
lectionner l
’af
fic
h
ag
e de positions
12.9 Sélectionner l’affichage de
positions
Utilisation
Vous pouvez influer sur l’affichage des coordonnées pour le mode
Manuel et les modes de déroulement du programme:

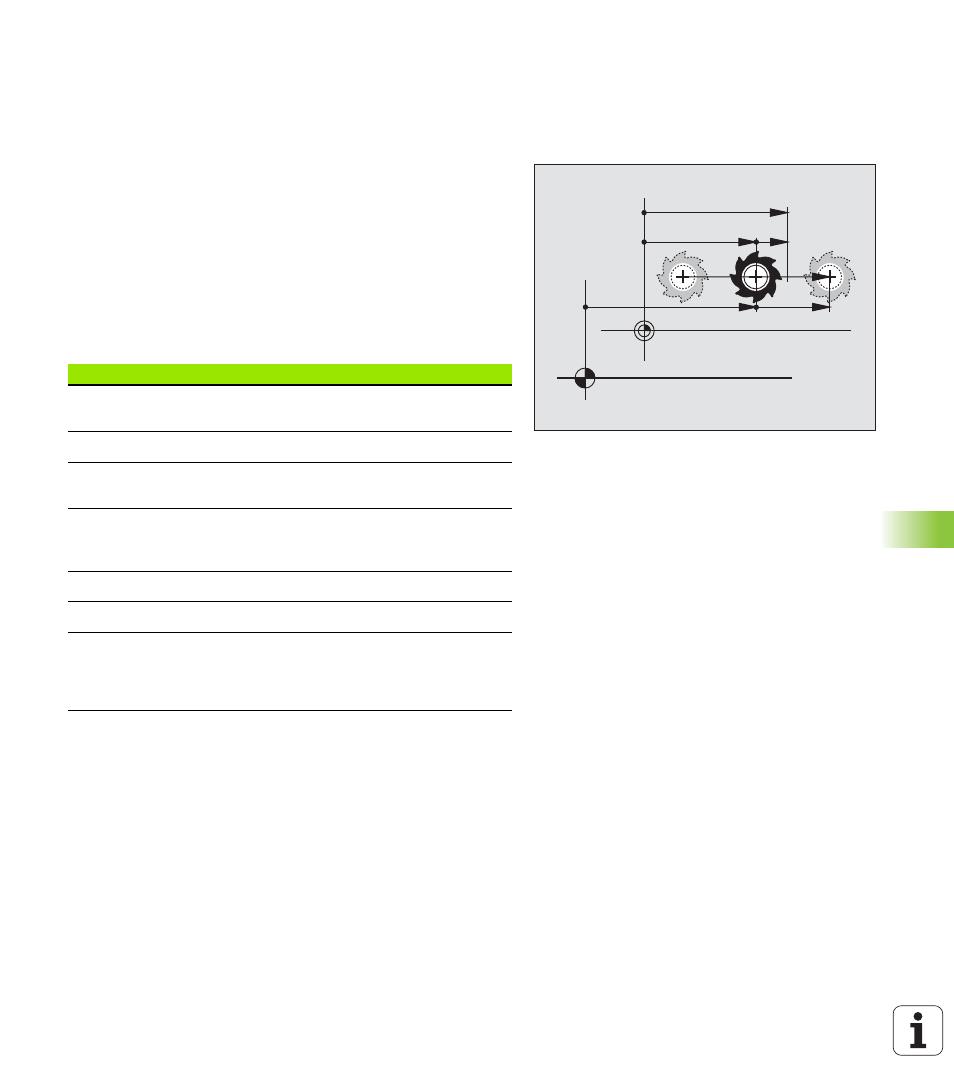

La figure de droite indique différentes positions de l’outil
n Position de départ
n Position à atteindre par l’outil
n Point zéro pièce
n Point zéro machine
Pour les affichages de positions de la TNC, vous pouvez sélectionner
les coordonnées suivantes:
La fonction MOD: Affichage de position 1 vous permet de
sélectionner l’affichage de position dans l’affichage d’état.
La fonction MOD: Affichage de position 2 vous permet de
sélectionner l'affichage de position dans l'affichage d'état
supplémentaire.
Fonction Affichage
Position nominale; valeur actuelle donnée par la
TNC NOM
Position effective; position actuelle de l’outil EFF
Position de référence; position effective calculée
par rapport au point zéro machine REF
Chemin restant à parcourir jusqu'à la position
programmée; différence entre la position
effective et la position à atteindre DIST
Erreur de poursuite; différence entre la position ER.P
Déviation de la tige du palpeur mesurant DEV
Déplacements exécutés avec la fonction de
priorité donnée au positionnement avec la
manivelle (M118)
(seulement affichage de position 2) M118
