8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

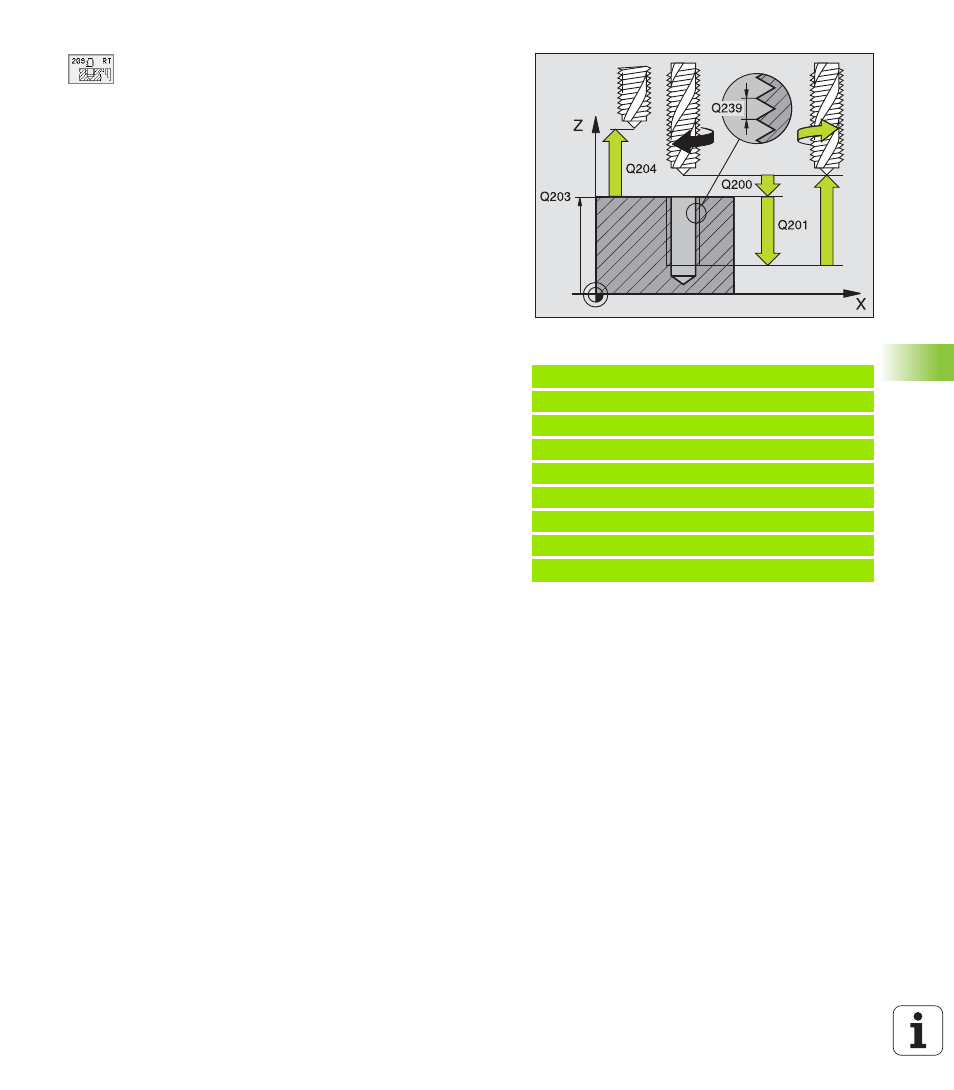

U U U U Distance d'approche Q200 (en incrémental): Distance
entre la pointe de l'outil (position initiale) et la surface
de la pièce
U U U U Profondeur de filetage Q201 (en incrémental):
Distance entre la surface de la pièce et la fin du filet
U U U U Pas de vis Q239
Pas de la vis. Le signe détermine le sens du filet vers
la droite ou vers la gauche:
+= filet à droite
–= filet à gauche
U U U U Coordonnée surface pièce Q203 (en absolu):
Coordonnée de la surface de la pièce
U U U U Saut de bride Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage)
U U U U Retrait jusqu'au brise-copeaux Q257 (en
incrémental): Passe à l'issue de laquelle la TNC
exécute un brise-copeaux.
U U U U Retrait avec brise-copeaux Q256: la TNC multiplie
le pas de vis Q239 par la valeur introduite et rétracte
l'outil lors du brise-copeaux en fonction de cette
valeur calculée. Si vous introduisez Q256 = 0, la TNC
sort l'outil entièrement du trou pour le desserrer (à la
distance d'approche)
U U U U Angle orientation broche Q336 (en absolu): Angle
sur lequel la TNC positionne l'outil avant l'opération
de filetage. Ceci vous permet éventuellement
d'effectuer une reprise de filetage
Dégagement en cas d'interruption du programme
Si vous appuyez sur la touche Stop externe pendant le filetage, la TNC
affiche la softkey DEGAGEMENT MANUEL. Si vous appuyez sur
DEGAGEMENT MANUEL, vous pouvez commander le dégagement
de l'outil. Pour cela, appuyez sur la touche positive de sens de l'axe de
broche actif.
Exemple: Séquences CN
26 CYCL DEF 209 TARAUD. BRISE-COP.
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q239=+1 ;PAS DE VIS
Q203=+25 ;COORD. SURFACE PIECE
Q204=50 ;SAUT DE BRIDE
Q257=5 ;PROF. PERC. BRISE-COP.
Q256=+25 ;RETR. BRISE-COPEAUX
Q336=50 ;ANGLE BROCHE
