224 8 Programmation: Cycles
8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

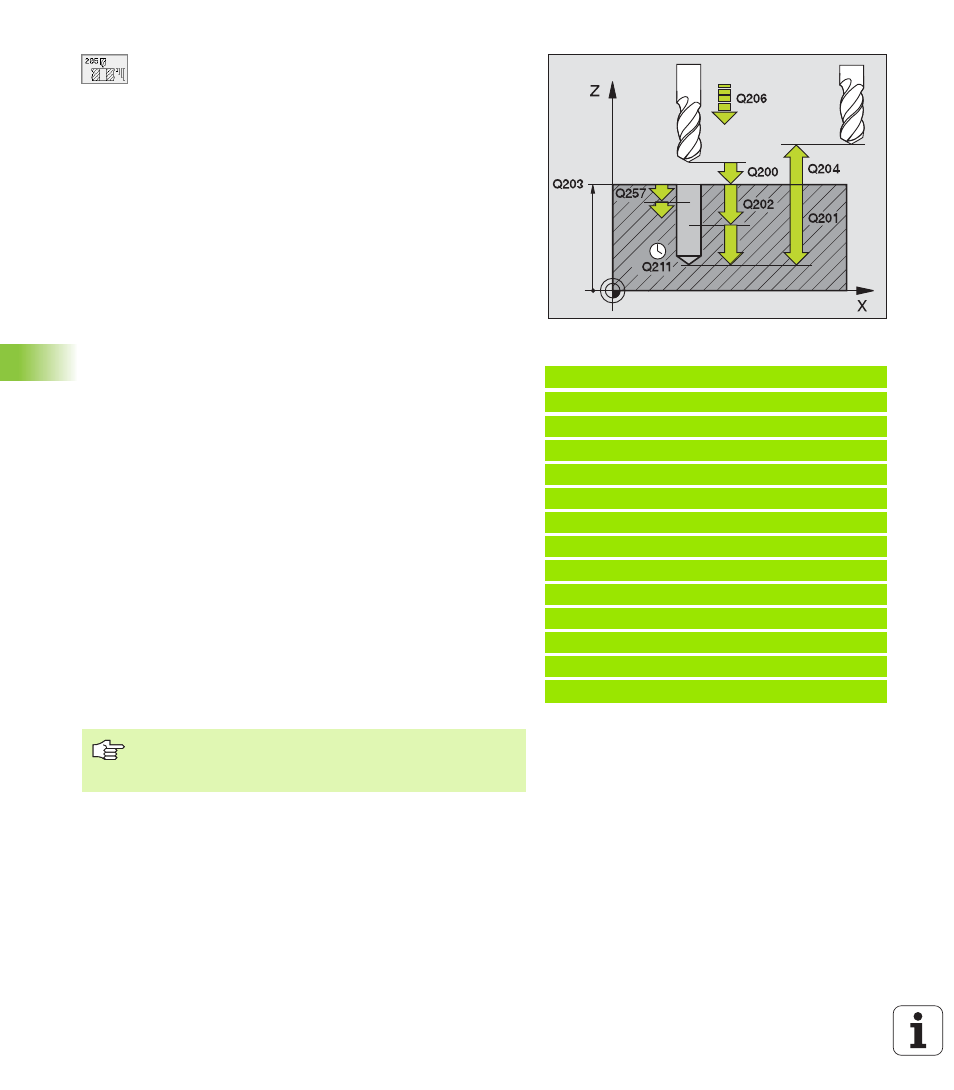

U U U U Distance d'approche Q200 (en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce
U U U U Profondeur Q201 (en incrémental): Distance entre la
surface de la pièce et le fond du trou (pointe conique
du foret)
U U U U Avance plongée en profondeur Q206: Vitesse de
déplacement de l'outil lors du perçage, en mm/min.
U U U U Profondeur de passe Q202 (en incrémental): Distance
parcourue par l'outil en une passe. La profondeur
n'est pas forcément un multiple de la profondeur de
passe. L'outil se déplace en une passe à la profondeur
lorsque:
n Profondeur de passe égale à la profondeur
n Profondeur de passe supérieure à la profondeur
U U U U Coordonnée surface pièce Q203 (en absolu):
Coordonnée de la surface de la pièce
U U U U Saut de bride Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage)
U U U U Valeur réduction Q212 (en incrémental): La TNC
diminue la profondeur de passe Q202 de cette valeur
U U U U Profondeur de passe min. Q205 (en incrémental):
Si vous avez introduit une valeur de réduction, la TNC
limite la passe à la valeur introduite sous Q205
U U U U Distance de sécurité en haut Q258 (en
incrémental): Distance de sécurité pour le
positionnement en rapide lorsque après un retrait
hors du trou, la TNC déplace à nouveau l'outil à la
profondeur de passe actuelle; valeur lors de la
première passe
U U U U Distance de sécurité en bas Q259 (en incrémental):
Distance de sécurité pour le positionnement en
rapide lorsque après un retrait hors du trou, la TNC
déplace à nouveau l'outil à la profondeur de passe
actuelle; valeur lors de la dernière passe
U U U U Retrait jusqu'au brise-copeaux Q257 (en
incrémental): Passe après laquelle la TNC exécute un
brise-copeaux. Pas de brise-copeaux si vous avez
introduit 0
U U U U Retrait avec brise-copeaux Q256 (en incrémental):
Valeur pour le retrait de l'outil lors du brise-copeaux
U U U U Temporisation au fond Q211: Durée en secondes de
rotation à vide de l'outil au fond du trou
Exemple: Séquences CN
11 CYCL DEF 205 PERCAGE PROFOND UNIVERSEL
Q200=2 ;DISTANCE D'APPROCHE
Q201=-80 ;PROFONDEUR
Q206=150 ;AVANCE PLONGEE PROF.
Q202=15 ;PROFONDEUR DE PASSE
Q203=+100 ;COORD. SURFACE PIECE
Q204=50 ;SAUT DE BRIDE
Q212=0.5 ;VALEUR DE REDUCTION
Q205=3 ;PROF. PASSE MIN.
Q258=0.5 ;DIST. SECUR. EN HAUT
Q259=1 ;DIST. SECUR. EN BAS
Q257=5 ;PROF. PERC. BRISE-COP.
Q256=0.2 ;RETR. BRISE-COPEAUX
Q211=0.25 ;TEMPO. AU FOND
Si vous introduisez Q258 différent de Q259, la TNC
modifie régulièrement la distance de sécurité entre la
première et la dernière passe.
