154 6 Programmation: Programmer les contours
6.5 Cont
our
nag
e
s – Coor
données polair
es

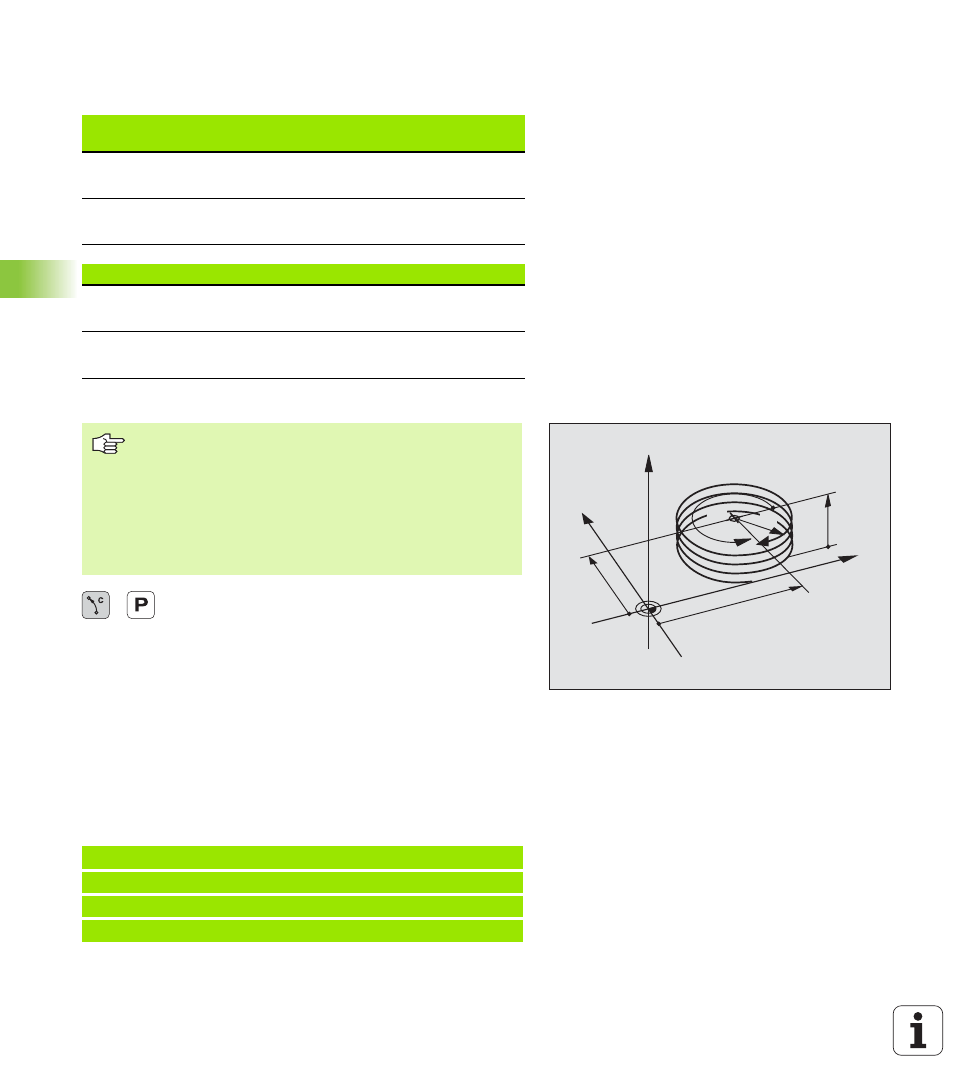

Forme de la trajectoire hélicoïdale
Le tableau indique la relation entre sens de l’usinage, sens de rotation
et correction de rayon pour certaines formes de trajectoires.
Programmer une trajectoire hélicoïdale
U U U U Angle polaire : introduire en incrémental l'angle total
parcouru par l'outil sur la trajectoire hélicoïdale. Après
avoir introduit l'angle, sélectionnez l'axe d'outil à
l'aide d'une touche de sélection d'axe.
U U U U Introduire en incrémental la coordonnée de la hauteur
de la trajectoire hélicoïdale
U U U U Sens rotation DR
Rotation sens horaire: DR–
Trajectoire hélicoïdale sens anti-horaire: DR+
U U U U Correct. rayon RL/RR/R0
Introduire la correction de rayon en fonction du
tableau
Exemple de séquences CN: Filetage M6 x 1 mm avec 5 rotations
Taraudage
Sens
d'usinage Sens de
rotation Correction
rayon
vers la droite
vers la gauche Z+
Z+ DR+
DR– RL
RR
vers la droite
vers la gauche Z–
Z– DR–
DR+ RR
RL
Filetage
vers la droite
vers la gauche Z+
Z+ DR+
DR– RR
RL
vers la droite
vers la gauche Z–
Z– DR–
DR+ RL
RR
Introduisez le sens de rotation DR et l’angle total
incrémental IPA avec le même signe. Sinon, l’outil
pourrait effectuer une trajectoire erronée.
Pour l'angle total IPA, vous pouvez indiquer une valeur
comprise entre –5400° et +5400°. Si le filet comporte
plus de 15 rotations, programmez la trajectoire hélicoïdale
dans une répétition de parties de programme
(cf. „Répétitions de parties de programme”, page 348)
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
Y
X
Z
25
40
5
270°
R3
CC
