5 Programmation: Outils
5.2 Données d'outils

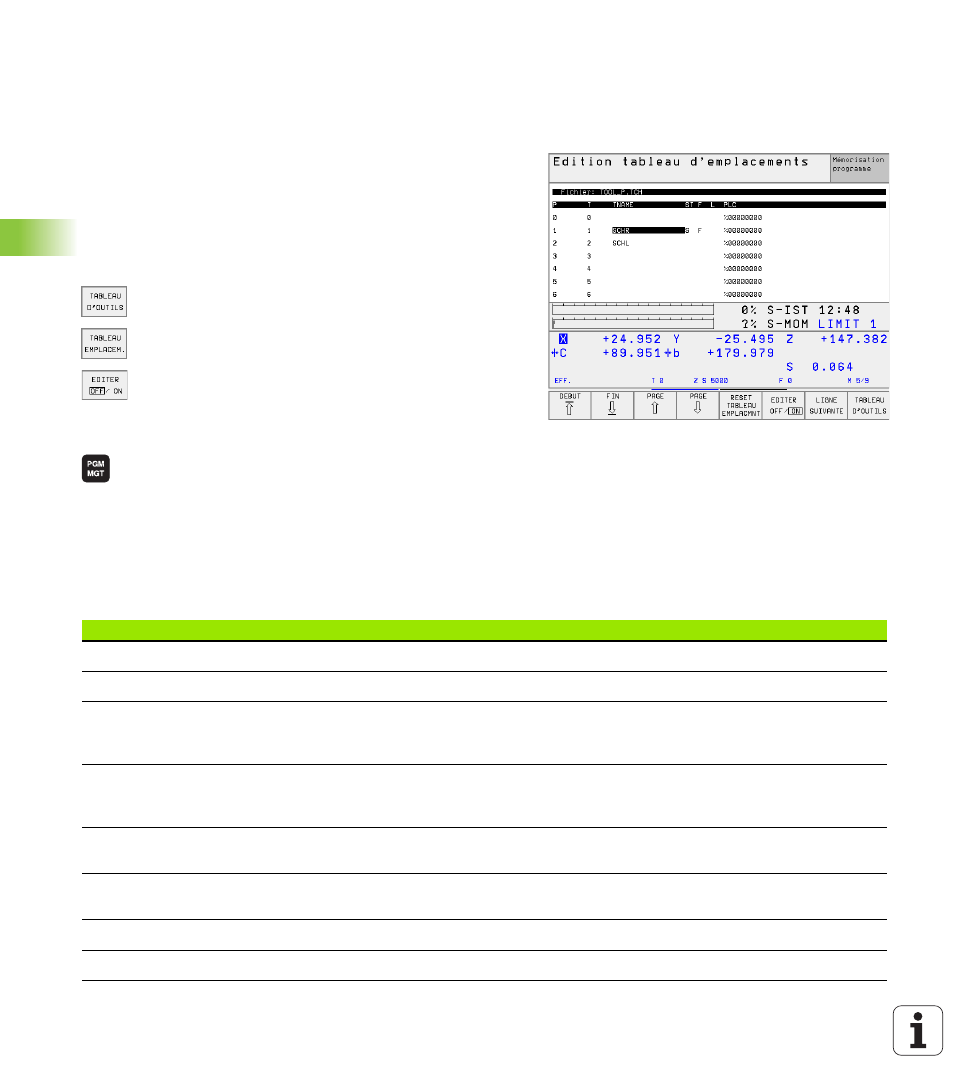

Tableau d'emplacements pour changeur d'outils
Pour le changement automatique d'outil, vous devez utiliser le tableau
d'emplacements TOOL_P.TCH. La TNC gère plusieurs tableaux
d'emplacements dont les noms de fichiers peuvent être choisis
librement. Pour activer le tableau d'emplacements destiné à
l'exécution du programme, sélectionnez-le avec la gestion des fichiers
dans un mode d'exécution de programme (état M). Afin de pouvoir
gérer plusieurs magasins dans un tableau d'emplacements (indexation
du numéro d'emplacement), configurez les paramètres-machine
7261.0 à 7261.3 de manière à ce qu'ils soient différents de 0.
Editer un tableau d'emplacements en mode Exécution de
programme
U
U
U
U
Sélectionner le tableau d'outils: appuyer sur la softkey
TABLEAU D'OUTILS
U
U
U
U
Sélectionner le tableau d'emplacements: appuyer sur
la softkey TABLEAU EMPLACEMENTS
U
U
U
U
Mettre la softkey EDITER sur ON
Sélectionner le tableau d'emplacements en mode Mémorisation/
édition de programme
U
U
U
U
Appeler la gestion de fichiers
U
U
U
U
Afficher le choix de types de fichiers: appuyer sur la
softkey SELECT. TYPE
U
U
U
U
Afficher les fichiers de type .TCH: appuyer sur la
softkey TCH FILES (deuxième menu de softkeys)
U
U
U
U
Sélectionnez un fichier ou introduisez un nouveau
nom de fichier. Validez avec la touche ENT ou avec la
softkey SELECT.
Abr.
Données à introduire
Dialogue
P
Numéro d’emplacement de l’outil dans le magasin
–
T
Numéro d'outil
Numéro d'outil ?
ST
L'outil est un outil spécial (ST: de l'angl. Special Tool = outil spécial); si votre
outil spécial occupe plusieurs places avant et après sa place, vous devez bloquer
l'emplacement correspondant dans la colonne L (état L)
Outil spécial ?
F
Changer l'outil toujours à la même place dans le magasin
(F: de l'angl. Fixed = fixe)
Emplac. défini ? Oui = ENT
/
Non = NO ENT
L
Bloquer l'emplacement (L: de l'angl. Locked = bloqué, cf. également colonne
ST)
Emplac. bloqué ? Oui =
ENT / Non = NO ENT
PLC
Information concernant cet emplacement d’outil et devant être transmise à
l’automate
Etat automate ?
TNAME
Affichage du nom d'outil dans TOOL.T
–
DOC
Affichage du commentaire sur l'outil à partir de TOOL.T
–
