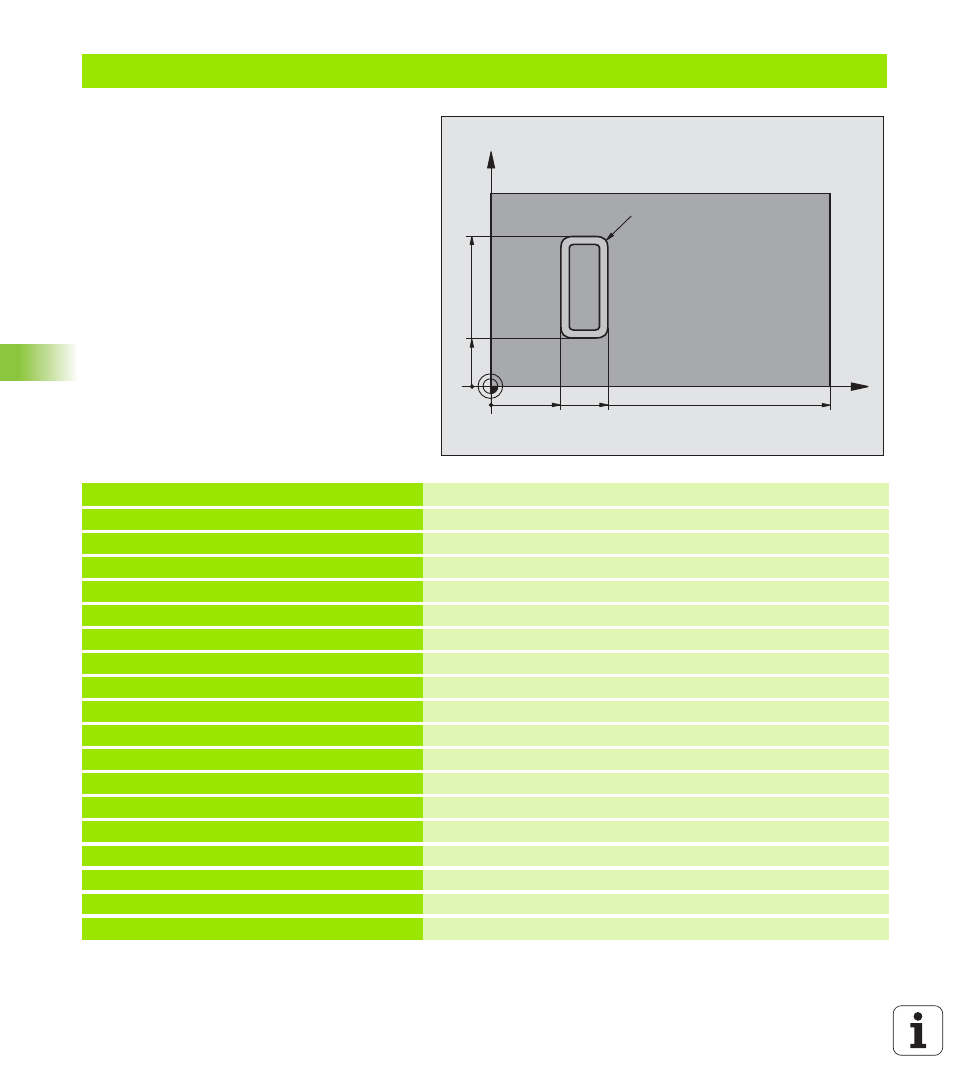

Exemple: Corps d'un cycle avec le cycle 27
Remarque:
n Cylindre bridé au centre du plateau circulaire.
n Le point de référence est situé au centre du
plateau circulaire
0 BEGIN PGM C27 MM
1 TOOL DEF 1 L+0 R+3,5 Définition de l'outil
2 TOOL CALL 1 Y S2000 Appel de l’outil, axe d’outil Y
3 L Y+250 R0 FMAX Dégager l'outil
4 L X+0 R0 FMAX Positionner l'outil au centre du plateau circulaire
5 CYCL DEF 14.0 CONTOUR Définir le sous-programme de contour
6 CYCL DEF 14.1 LABEL CONTOUR 1
7 CYCL DEF 27.0 CORPS DU CYLINDRE Définir les paramètres généraux pour l’usinage
Q1=-7 ;PROFONDEUR FRAISAGE
Q3=+0 ;SUREPAIS. LATERALE
Q6=2 ;DISTANCE D'APPROCHE
Q10=4 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGEE PROF.
Q12=250 ;AVANCE FRAISAGE
Q16=25 ;RAYON
Q17=1 ;UNITE DE MESURE
8 L C+0 R0 F MAX M3 Pré-positionner le plateau circulaire
9 CYCL CALL Appel du cycle
10 L Y+250 R0 F MAX M2 Dégager l’outil, fin du programme
C
Z
157
60
30
20
R7,5
50
