TNC 426, TNC 430 HEIDENHAIN 165
6.6 Cont
our
nag
e
s – Pr
ogr
ammation flexible de cont
ours FK
Exemple de séquences CN
Rapports relatifs
Les rapports relatifs sont des données qui se réfèrent à un autre
élément de contour. Les softkeys et mots de programme destinés aux

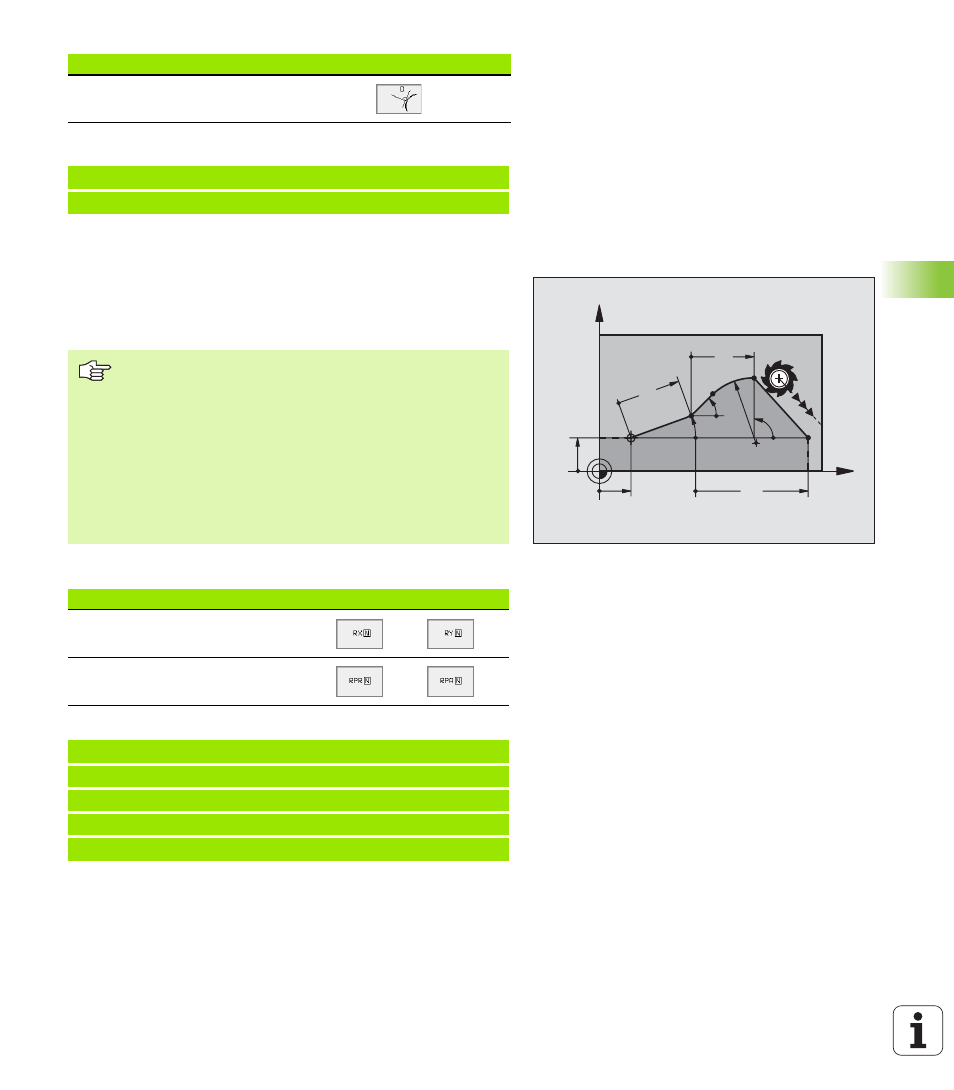

rapports Rrelatifs débutent par un „R“. La figure de droite montre les
cotes que vous devez programmer comme rapports relatifs.
Rapport relatif à la séquence N: Coordonnées du point final
Exemple de séquences CN
Distance entre point auxiliaire et trajectoire
circulaire
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
Données connues Softkeys
Les coordonnées avec rapport relatif doivent toujours être
introduites en incrémental. Vous devez en plus indiquer le
numéro de la séquence de l’élément de contour auquel
vous vous référez.
L’élément de contour pour lequel vous indiquez le n° de
séquence ne doit pas être à plus de 64 séquences devant
la séquence dans laquelle vous programmez le rapport.
Si vous effacez une séquence par rapport à laquelle vous
vous référez, la TNC émet un message d’erreur. Modifiez
le programme avant d’effacer la séquence.
Données connues Softkeys
Coordonnées cartésiennes
se référant à la séquence N
Coordonnées polaires se référant à la
séquence N
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR– R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
X
Y
35
10
10
20° R20
20
45°
20
FPOL
90°
