TNC 426, TNC 430 HEIDENHAIN 303
8.6 Cy
cles SL

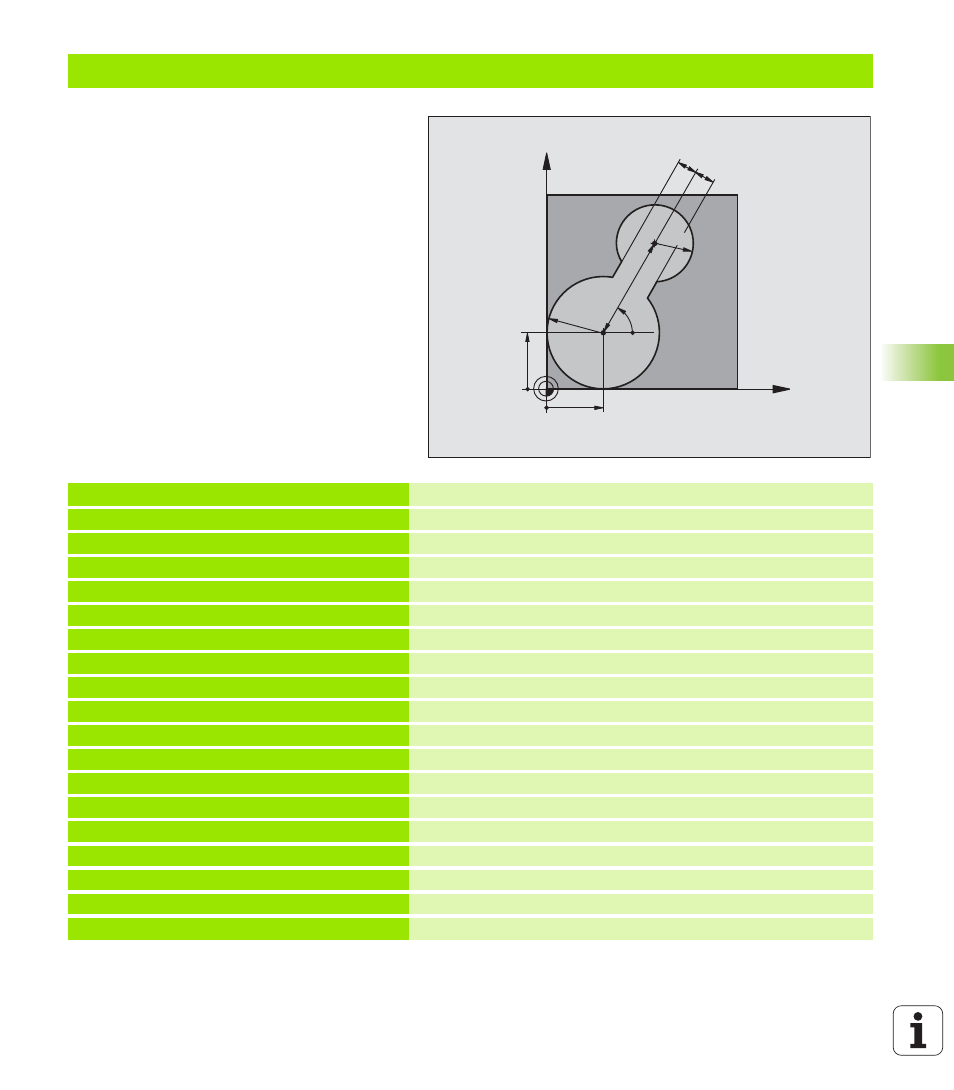

Exemple: Evidement et déblaiement d’une poche
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0 Définition de la pièce brute
3 TOOL DEF 1 L+0 R+15 Définition de l’outil de pré-évidement
4 TOOL DEF 2 L+0 R+7,5 Définition de l’outil pour le déblaiement
5 TOOL CALL 1 Z S2500 Appel de l’outil pour le pré-évidement
6 L Z+250 R0 F MAX Dégager l'outil
7 CYCL DEF 14.0 CONTOUR Définir le sous-programme de contour
8 CYCL DEF 14.1 LABEL CONTOUR 1
9 CYCL DEF 20.0 DONNEES DU CONTOUR Définir les paramètres généraux pour l’usinage
Q1=-20 ;PROFONDEUR FRAISAGE
Q2=1 ;FACTEUR RECOUVREMENT
Q3=+0 ;SUREPAIS. LATERALE
Q4=+0 ;SUREP. DE PROFONDEUR
Q5=+0 ;COORD. SURFACE PIECE
Q6=2 ;DISTANCE D'APPROCHE
Q7=+100 ;HAUTEUR DE SECURITE
Q8=0,1 ;RAYON D'ARRONDI
Q9=-1 ;SENS DE ROTATION
X
Y
30
30
R30
R20
60°
55
10
10
