362
10 Programmation: Paramètres Q
1
0
.2 F
a
milles de pièces – P
a
ra
mètr
es Q au lieu de v
a
leurs numér
iques
10.2 Familles de pièces –
Paramètres Q au lieu de
valeurs numériques
A l'aide de la fonction des paramètres Q FN0: AFFECTATION, vous
pouvez affecter aux paramètres Q des valeurs numériques. Dans le
programme d'usinage, vous remplacez alors la valeur numérique par
un paramètre Q.
Exemple de séquences CN
Pour réaliser des familles de pièces, vous programmez, par exemple,
les dimensions caractéristiques de la pièce sous forme de paramètres
Q.
Pour l’usinage des différentes pièces, vous affectez alors à chacun de
ces paramètres une autre valeur numérique.

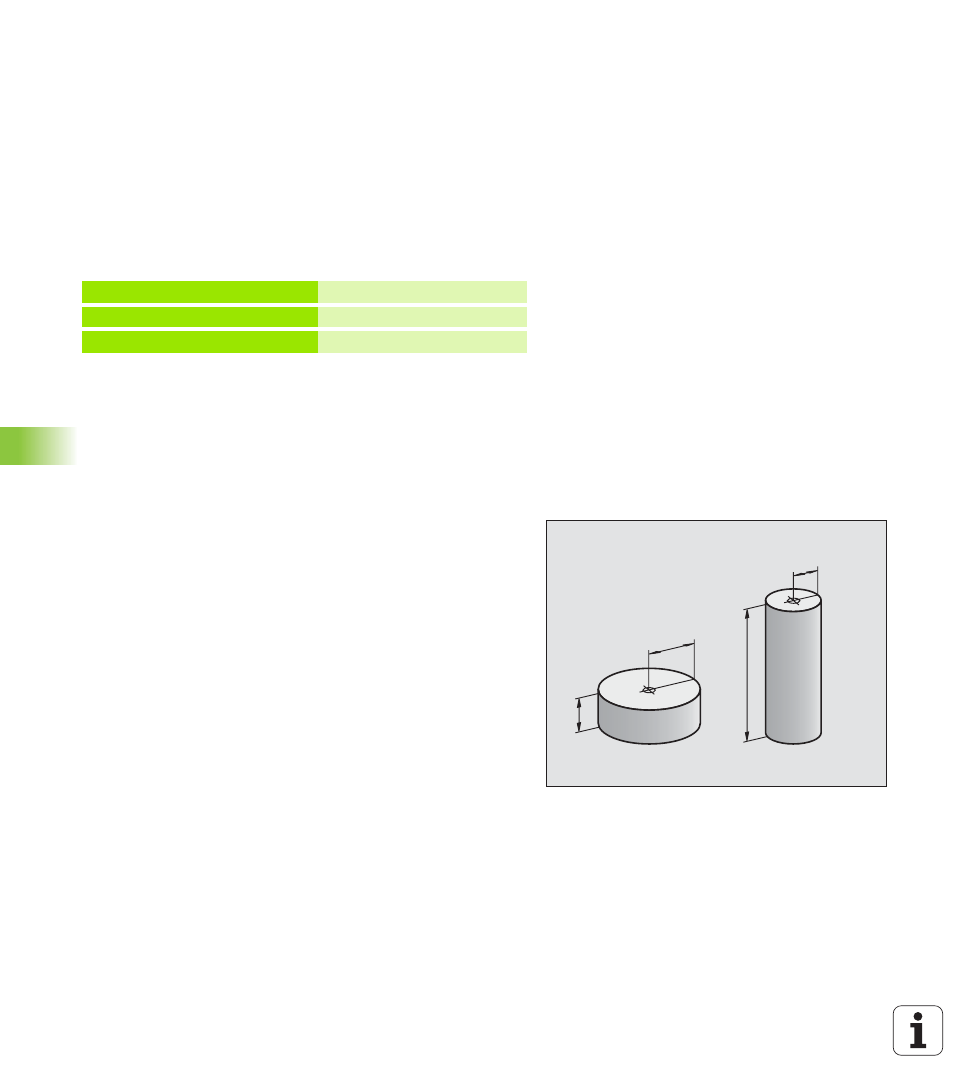

Exemple
Cylindre avec paramètres Q
15 FNO: Q10=25
Affectation
...
Q10 reçoit la valeur 25
25 L X +Q10
correspond à L X +25
Rayon du cylindre
R = Q1
Hauteur du cylindre
H = Q2
Cylindre Z1
Q1 = +30
Q2 = +10
Cylindre Z2
Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
