5.3 Cor
rection d'outil
Correction du rayon d'outil
La séquence de programme pour un déplacement d’outil contient:
n RL ou RR pour une correction de rayon
n
R+ ou R–, pour une correction de rayon lors d'un déplacement
paraxial
n
R0 si aucune correction de rayon ne doit être exécutée
La correction de rayon devient active dès qu’un outil est appelé et
déplacé dans le plan d’usinage avec RL ou RR.
Pour une correction de rayon, les valeurs Delta sont prises en compte
aussi bien à partir de la séquence TOOL CALL que du tableau d'outils:
Valeur de correction = R + DR
TOOL CALL
+ DR
TAB
avec

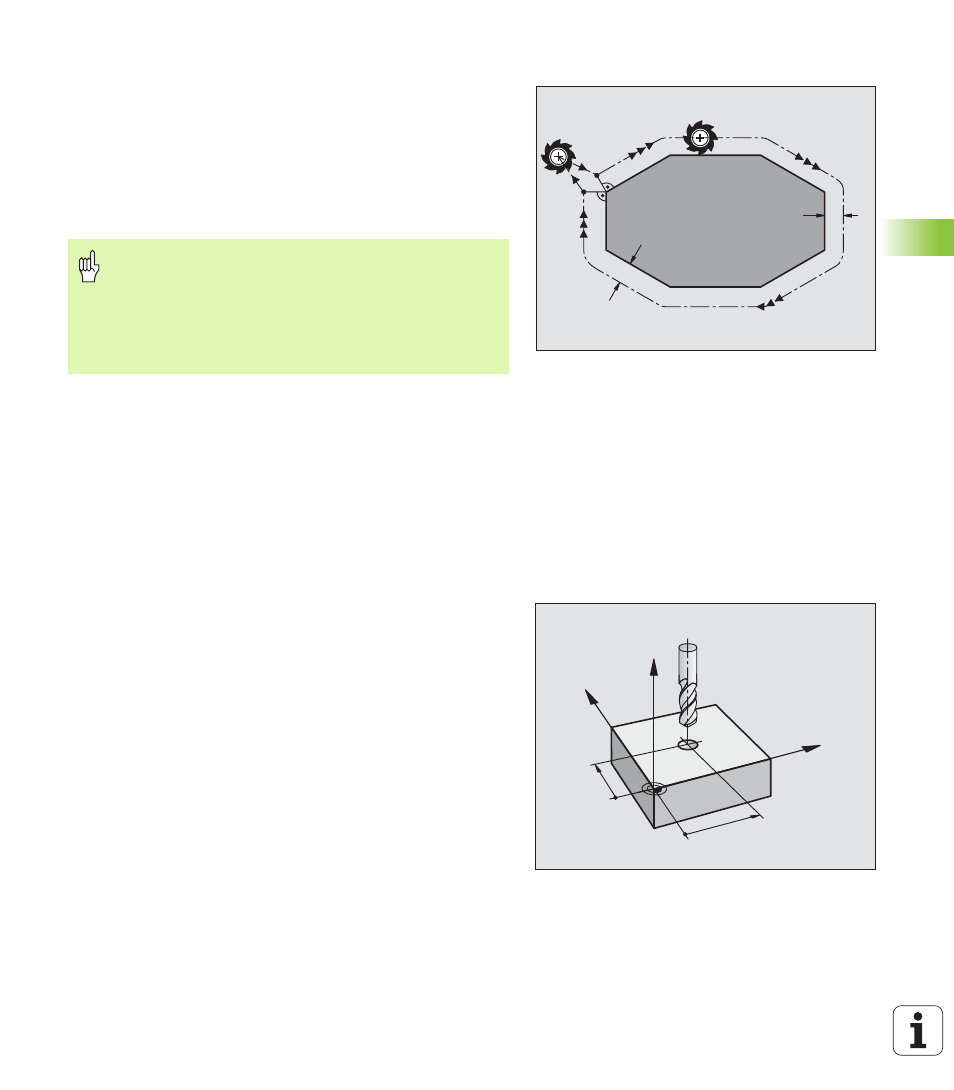

Contournages sans correction de rayon: R0
L'outil se déplace dans le plan d'usinage avec son centre situé sur la
trajectoire programmée ou jusqu'aux coordonnées programmées.
Application: Perçage, pré-positionnement.
La TNC annule la correction de rayon dans le cas où vous:
n
vous programmez une séquence de positionnement
avec R0
n
vous quittez le contour par la fonction DEP
n vous programmez un PGM CALL
n vous sélectionnez un nouveau programme PGM MGT
R : Rayon d'outil R dans la séquence TOOL DEF ou le
tableau d'outils
DR
TOOL CALL
: Surépaisseur DR pour rayon dans séquence TOOL
CALL
(non prise en compte par l'affichage de
position)
DR
TAB:
Surépaisseur DR pour rayon dans le tableau
d'outils
R
R
R0
RL
Y
X
Z
X
Y
