Système bidirectionnel sans fil ABAX ACU-100 4
1. I
NTRODUCTION
Le
contrôleur ACU-100 rend possible la communication entre une quelconque centrale
d’alarme et des dispositifs sans fil du système ABAX. Il permet l’agrandissement du système
de conduite d’alarme par l’ajout des dispositifs sans fil. Dans le système ABAX
la communication bidirectionnelle
a été appliquée. Tous les messages transmis par
les dispositifs sont confirmés ce qui assure que l’information sur l’état de dispositif arrive
jusqu’au contrôleur et ce qui permet de vérifier la présence des dispositifs dans le système.
La configuration des paramètres et le contrôle des dispositifs sans fil sont réalisés par voie
radio sans nécessité de démonter leur boîtier. La communication codée entre des dispositifs,
s
’effectue dans la bande des fréquences de 868,0 MHz – 868,6 MHz.
2. D
ESCRIPTIONS DU CONTROLEUR DU SYSTEME SANS FIL
ACU-100
Le contrôleur ACU-100 surveille et coordonne le travail de jusqu’à 48 dispositifs sans fil.
L’état de dispositifs est signalé aux entrées du type OC. Il peut être également transmis
à la centrale d’alarme par l’intermédiaire du bus de communication.
La programmation des paramètres du contrôleur et des dispositifs sans fil se réalise à l’aide
du clavier LCD ou de l’ordinateur.
2.1 C
IRCUIT
I
MPRIME

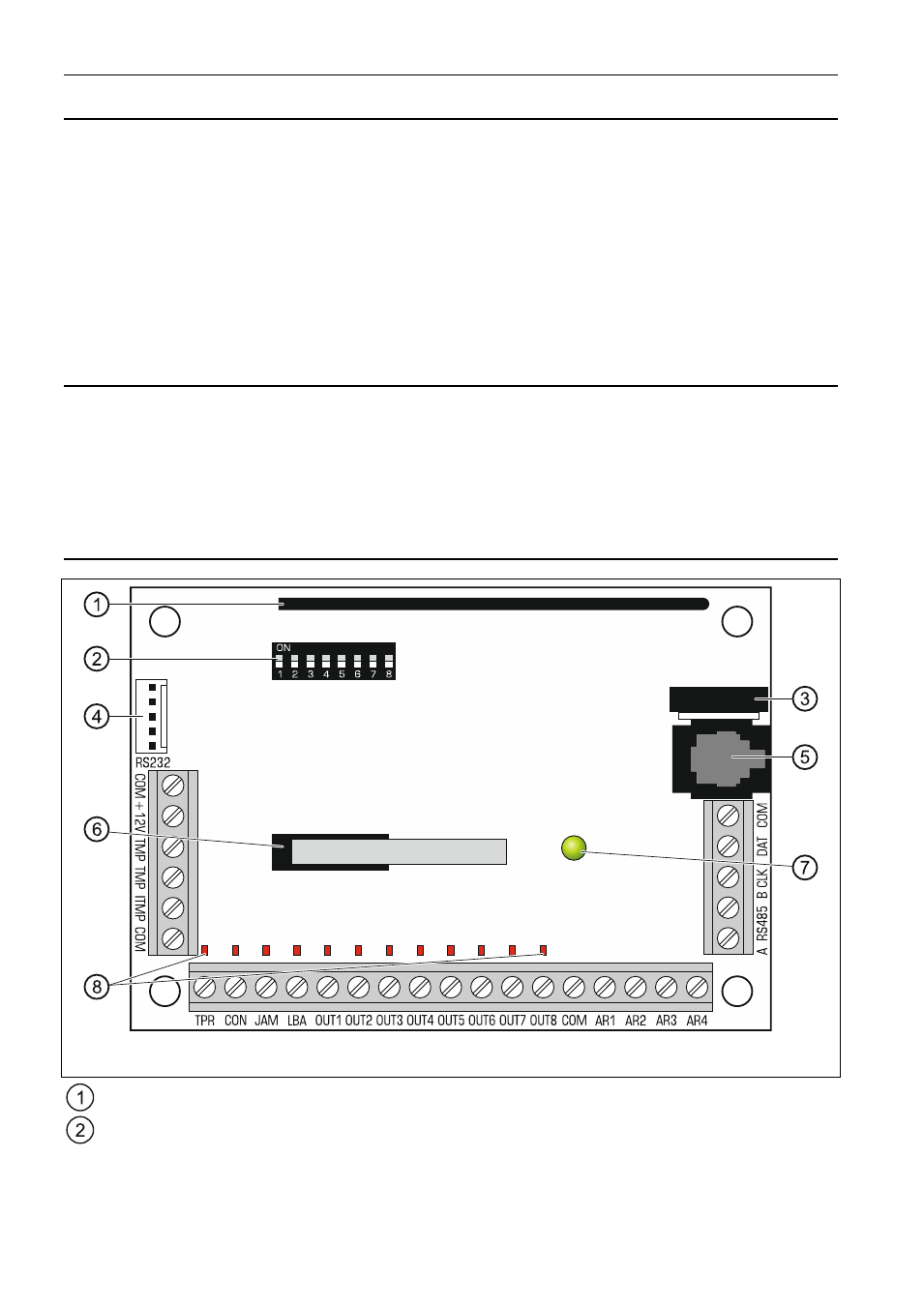

Fig. 1. Vue schématique de la carte électronique du contrôleur (version 4.00).
antenne.
ensemble des micro-commutateurs du type de DIP- switch sur la carte sert à définir
l’adresse individuelle du dispositif ainsi qu’à configurer certains paramètres du travail
du
contrôleur (voir : F
ONCTIONS DE MICRO - COMMUTATEURS DU TYPE DE DIP- SWITCH ).
