ACU-100 SATEL 31
Les zones du
système auxquelles sont affectés les dispositifs sans fil peuvent être
programmées en tant que :
– NC, NO ou EOL – en fonction du type de dispositif, la zone informera sur la violation
du
détecteur, la panne de courant, etc.
– 2EOL/NC ou 2EOL/NO – en fonction du type de dispositif, la zone informera sur
la violation du détecteur, la panne de courant, etc. et aussi du sabotage.
La commutation des d étecteurs sans fil de l’état passif à l’état actif se réalise pendant
l’armement dans la partition à laquelle appartient la zone avec le détecteur sans fil. Après
le
désarmement, les détecteurs passeront à l’état passif. Cela ne concerne pas les zones
de 24 HEURES
. Les détecteurs sans fil assignés à ces zones sont toujours à l’état actif.
En plus, pour
quelconque détecteur sans fil, l’option T
OUJOURS ACTIVE
peut être activée.
Il ne faut pas programmer la polarisation inverse pour les sorties du système
d’alarme auxquelles sont assignés les dispositifs sans fil parce que
ces dispositifs fon
ctionneront inversement (sortie inactive activera, et activée
désactivera).
10.2 M ODULE D
’
EXTENSION DE ZONES ADRESSABLES [CA-64]
Il faut régler le mode de travail, l’adresse et la méthode de programmation du contrôleur
ACU-100 sur les micro-commutateurs du type de DIP-switch.

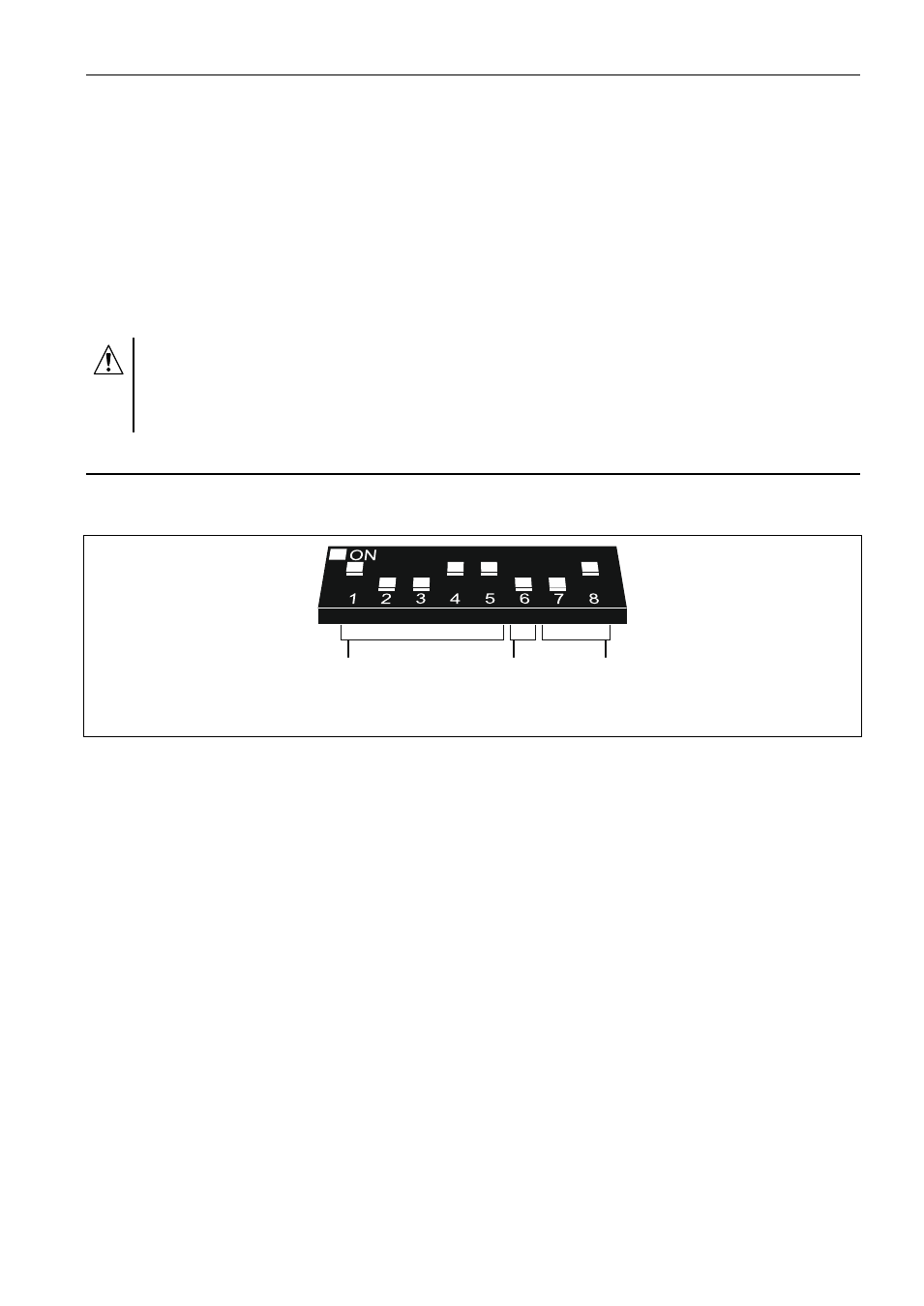

Fig. 9. Exemple de disposition des micro-commutateurs du type de DIP-switch.
La communication avec la centrale est uniquement effectuée par l’intermédiaire du bus
de
communication. Cette voie est utilisée pour la transmission des informations sur
les
violations des détecteurs, les sabotages et les pannes des dispositifs sans fil. Pour
le fonctionnement des détecteurs (commuer des détecteurs à l’état actif/passif), des sirènes
(activation de signalisation) et du contr ôleur 230 V AC, (fermer/ouvrir le circuit électrique)
etc., il est nécessaire d’utiliser les entrées de commande du contrôleur. Il faut raccorder
l’entrée de commande du contrôleur aux sorties convenablement programmées
de la
centrale d’alarme.
La figure 10
présente une configuration exemplaire du contrôleur ACU-100 fonctionnant avec
la centrale d’alarme CA-64. Le bus de communication du contrôleur a été raccordé
au
deuxième bus des modules d’extension de la centrale. La sortie de bas courant
de la centrale OUT9 a
été programmée comme type 42 : L’
ALIMENTATION PENDANT
L
’
ARMEMENT
et raccordée à l’entrée de commande du contrôleur AR1. Cette entrée commute
les détecteurs sans fil de l’état passif à l’état actif et inversement. La sortie de bas courant
de
la centrale OUT10 a été programmée comme 1 : S
IGNALISATION D
’
ALARME D
’
EFFRACTION
et
raccordée à l’entrée de commande du contrôleur AR2. Cette entrée active la sirène sans
fil. Les sorties d’information du contrôleur, présentées dans l’exemple (CON, JAM, LBA), sont
non raccordées. Ces sorties peuvent être raccordées aux entrées de la centrale de manière
à obtenir les informations sur les problèmes liés au travail des dispositifs sans fil.
Apr
ès le raccordement du contrôleur ACU-100 à la centrale, il faut activer la fonction
d’identification des modules d’extension.
adresse:
25
programmation:
D LOAD 10
mode de travail:
centrale CA-64
