Système bidirectionnel sans fil ABAX ACU-100 40
3. Mettre en marche le logiciel D LOAD 10
(l’accès est protégé par un mot de passe : 1234 et
il
peut être remplacé par une séquence de 16 signes.
4. Choisir la position
« Configuration » dans le menu « Communication » et indiquer le port
de l’ordinateur auquel le contrôleur a été raccordé.
5. Choisir
« Nouveau » dans le menu « Fichier » et puis « Contrôleur du système sans fil ».
6.
Après avoir établi la communication, le logiciel compare l’identificateur dans l’ordinateur
et
dans le contrôleur. S’il est compatible, les données seront relues du contrôleur.
7.
Configurer les paramètres du contrôleur.
8.
Après l’introduction de nouveaux paramètres, il faut les enregistrer dans le contrôleur
en appuyant sur la touche .

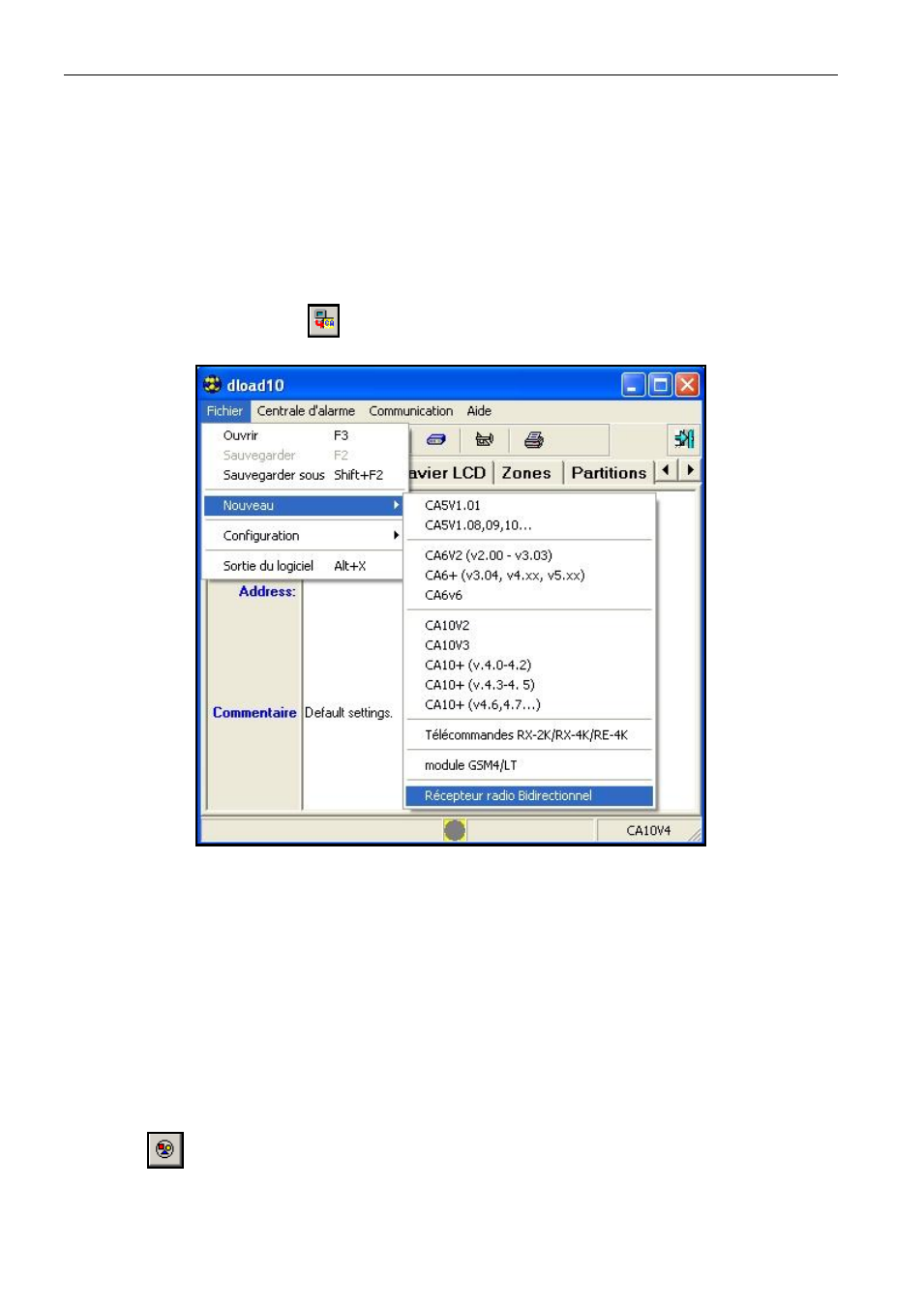

Fig. 17. Mise en marche du service du contrôleur ACU-100 dans le logiciel D
LOAD 10.
Note : Si le contr ôleur ACU-100 est raccordé à la centrale INTEGRA / INTEGRA Plus,
les options liées à la configuration des dispositifs sans fil sont inaccessibles dans
le logiciel D LOAD 10. Seules sont accessibles les fonctions de diagnostic
et les diagrammes illustrant les niveaux du signal radio.
Un outil de diagnostic utile dans le programme D LOAD 10 est le niveau de signal actuellement
réceptionné par le contrôleur dans la bande de radio sur laquelle il travaille présenté
en
forme d’un diagramme. Il illustre le niveau de bruits ainsi que tous les signaux enregistrés
provenant des autres dispositifs de radio fonctionnant dans la même bande des fréquences.
Les signaux provenant des dispositifs sans fil desservant
par le contrôleur sont présentes
en rouge. Afin d’ouvrir la fenêtre affichant le niveau du signal radio, il faut appuyer sur
la touche
. Le niveau du signal radio réceptionné par le contrôleur depuis des dispositifs
particuliers peut aussi
être présenté en forme d’un diagramme.
