Système bidirectionnel sans fil ABAX ACU-100 28
3. En appuyant sur le bouton indiqué par , sélectionner le mode d’alimentation
du dispositif sans fil qui doit
être installé et simulé par le testeur.
4. Activer le mode de test dans le contrôleur. Lors de l’interrogation, le niveau du signal
radio reçu par le testeur depuis le contrôleur sera affiché sur l’indicateur lumineux.
Un appui sur le bouton indiqué par permet tra de visualiser le niveau du signal reçu
par le contrôleur depuis le testeur. Le niveau du signal est toujours rafraîchi durant
l’interrogation (ce qui est signalé par 1 son court). Si le niveau doit être actualisé plus
fréquemment, il faut activer le mode d’interrogation fréquente à l’aide du bouton indiqué
par . Le niveau du signal affiché sur les voyants sera rafraîchi toutes les 2 secondes.
L’actualisation des messages sera signalée par 2 sons courts.
Note :
Conformément à la norme EN50131, le niveau du signal radio envoyé par
les
dispositifs sans fil est réduit quand le mode de test est activé.
5.
Trouver l’emplacement optimal pour le montage du nouveau dispositif sans fil.
6.
Une fois le test terminé, débrancher le testeur et l’enlever du système sans fil ABAX.
Note : Le testeur n’étant pas utilisé, il se débranchera automatiquement après 10 minutes.
10. F
ONCTIONNEMENT AVEC LES CENTRALES D
’
ALARME
Le contrôleur ACU-100 peut fonctionner comme :
– module d’extension de dispositifs sans fil fonctionnant avec les centrales d’alarme de série
INTEGRA, INTEGRA Plus ou VERSA (toutes les informations sur le fonctionnement
du
contrôleur avec la centrale VERSA sont disponibles dans les manuels joints à cette
centrale) ;
– module d’extension de zones adressables fonctionnant avec la centrale d’alarme CA-64 ;
– module d’extension de zones fonctionnant avec la centrale d’alarme CA-10 ;
– module de dispositifs sans fil fonctionnant avec toutes les centrales.
10.1 M ODULE D
’
EXTENSION DE DISPOSITIFS SANS FIL [INTEGRA / INTEGRA P LUS ]
Il fa
ut démarrer le mode de travail convenable du contrôleur et son adresse sur
les micro-commutateurs du type de DIP-switch.

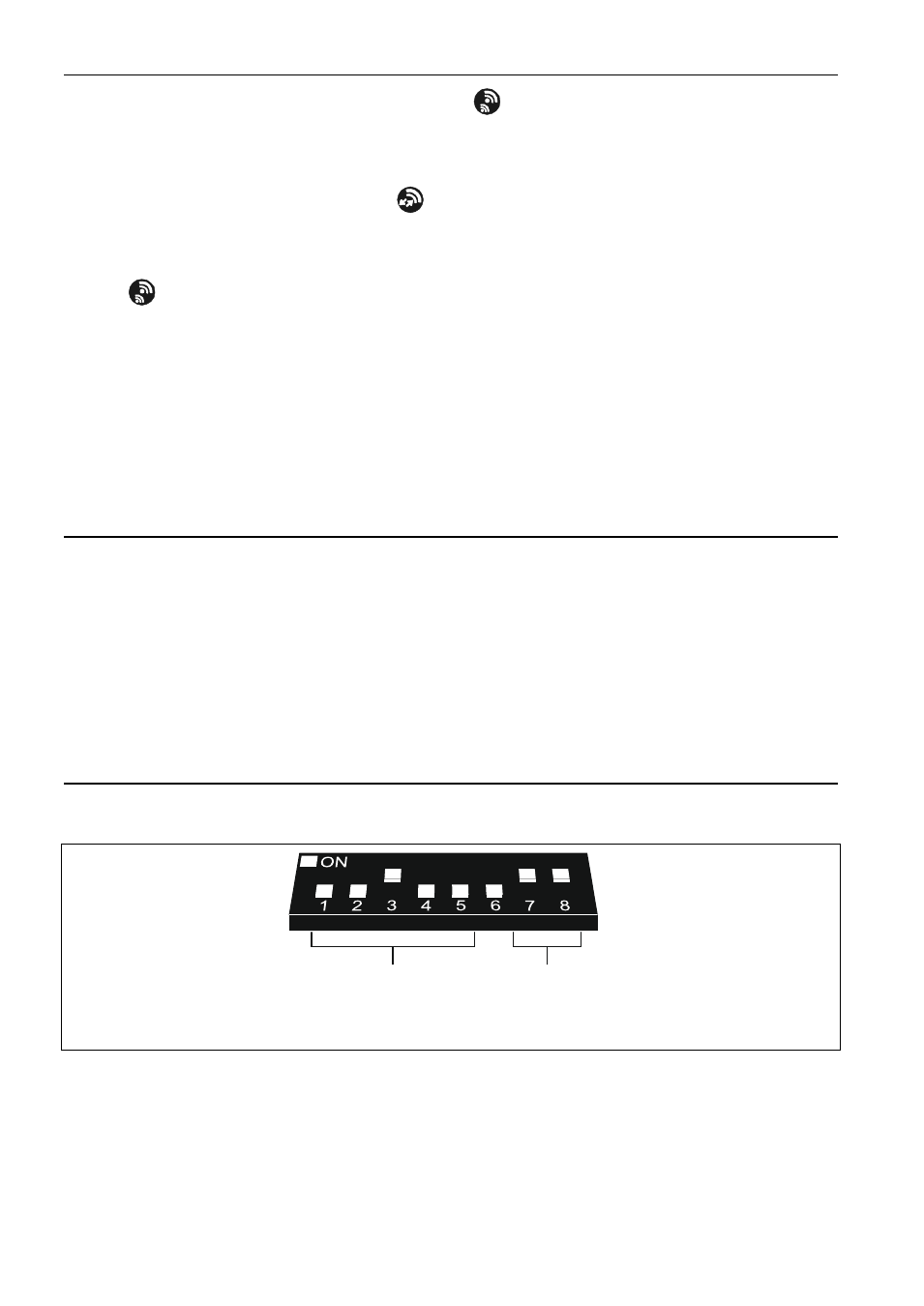

Fig. 7. Exemple de disposition des micro-commutateurs du type de DIP-switch.
La communication avec la centrale est uniquement e
ffectuée par l’intermédiaire du bus
de communication. Cette voie est
utilisée pour la transmission des informations sur
les
violations des détecteurs, les sabotages et les pannes des dispositifs sans fil ainsi que
pour la commande des dispositifs sans fil. Le tableau 6 concerne la méthode
de raccordement des bornes du bus de communication du contrôleur aux bornes du bus
de communication des centrales d’alarme du type d’INTEGRA / INTEGRA Plus.
adresse:
4
mode de travail:
centrale INTEGRA / INTEGRA Plus
