Système bidirectionnel sans fil ABAX ACU-100 8
PENDANT L
’
ARMEMENT .
L’effet de retard de l’activation des détecteurs par rapport à l’armement
peut être évité, lorsque le temps prévu à la sortie dépasse la P
ERIODE D
’
INTERROGATION .
Pour commander les détecteurs, l’entrée du contrôleur peut aussi être programmée comme
une entrée toujours active. Les détecteurs seront alors constamment à l’état actif.
Afin de commander le travail des signaux, il faut raccorder à l’entrée du contrôleur la sortie
de la centrale signalant l’alarme. L’activation de la sortie de la centrale démarre le signal.

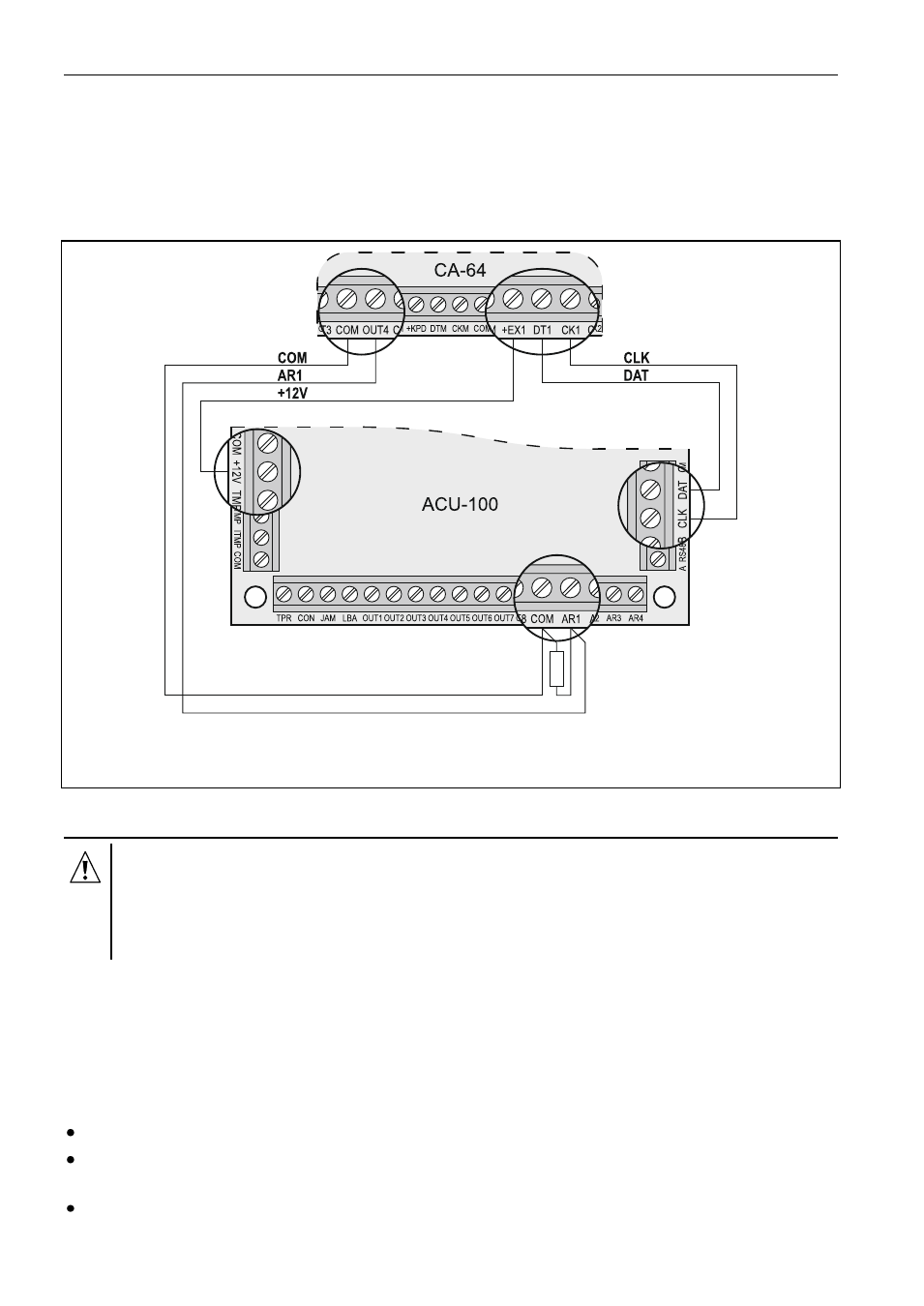

Fig. 2. Exemple de raccordement de la sortie à haut courant de la centrale de SATEL
à l’entrée de commande.
2.4 S ORTIES
Si
le contrôleur fonctionne avec les centrales INTEGRA, INTEGRA Plus, VERSA
ou CA-64 comme
module d’extension, la connaissance des principes
de
fonctionnement des sorties de fonction n’est pas nécessaire car elles
ne
doivent pas être connectées à la centrale (toutes les informations sont
envoyées à la centrale d’alarme via le bus de communication).
Il y a 8 sorties du type de OC sur la carte électronique du contrôleur ACU-100 auxquelles
sont attribués des dispositifs sans fil. Il est possible d’attribuer un nombre quelconque
de
dispositifs sans fil à une sortie. Le nombre de sorties peut être augmenté à travers
le raccordement des modules d’élargissement ACX-100 au contrôleur. Le nombre de sorties
peut
s’élever à 48 au maximum (contrôleur + 5 modules ACX-100).
La sortie s’active après la réception d’une information convenable provenant de son dispositif
sans fil
attribué. Cette information est en fonction du type du dispositif :
détecteurs sans fil signalant des violations ;
sir
ènes ASP-105 informent sur l’accumulateur déchargé et sur la panne de l’alimentation
externe +12 V DC ;
sir ènes ASP-205 informent sur l’accumulateur déchargé ;
OUT4 – polarisation inverse
(0 V si actif)
AR1 – type NO
1,1 k Ω
