Système bidirectionnel sans fil ABAX ACU-100 34
L
’
ARMEMENT
et raccordée à l’entrée de commande du contrôleur AR1. Cette entrée commute
les détecteurs sans fil de l’état passif à l’état actif et inversement. La sortie de bas courant
de
la centrale OUT6, a été programmée comme 01 : S
IGNALISATION D
’
ALARME D
’
EFFRACTION
et raccordée à l’entrée de commande du contrôleur AR2. Cette entrée active la sirène sans
fil. Les sorties d’information du contrôleur présentées dans l’exemple (TPR, CON, JAM,
LBA), sont non raccordées. Ces sorties peuvent être raccordées aux zones de la centrale
de
manière à obtenir les informations sur les problèmes liés au travail des dispositifs sans fil.

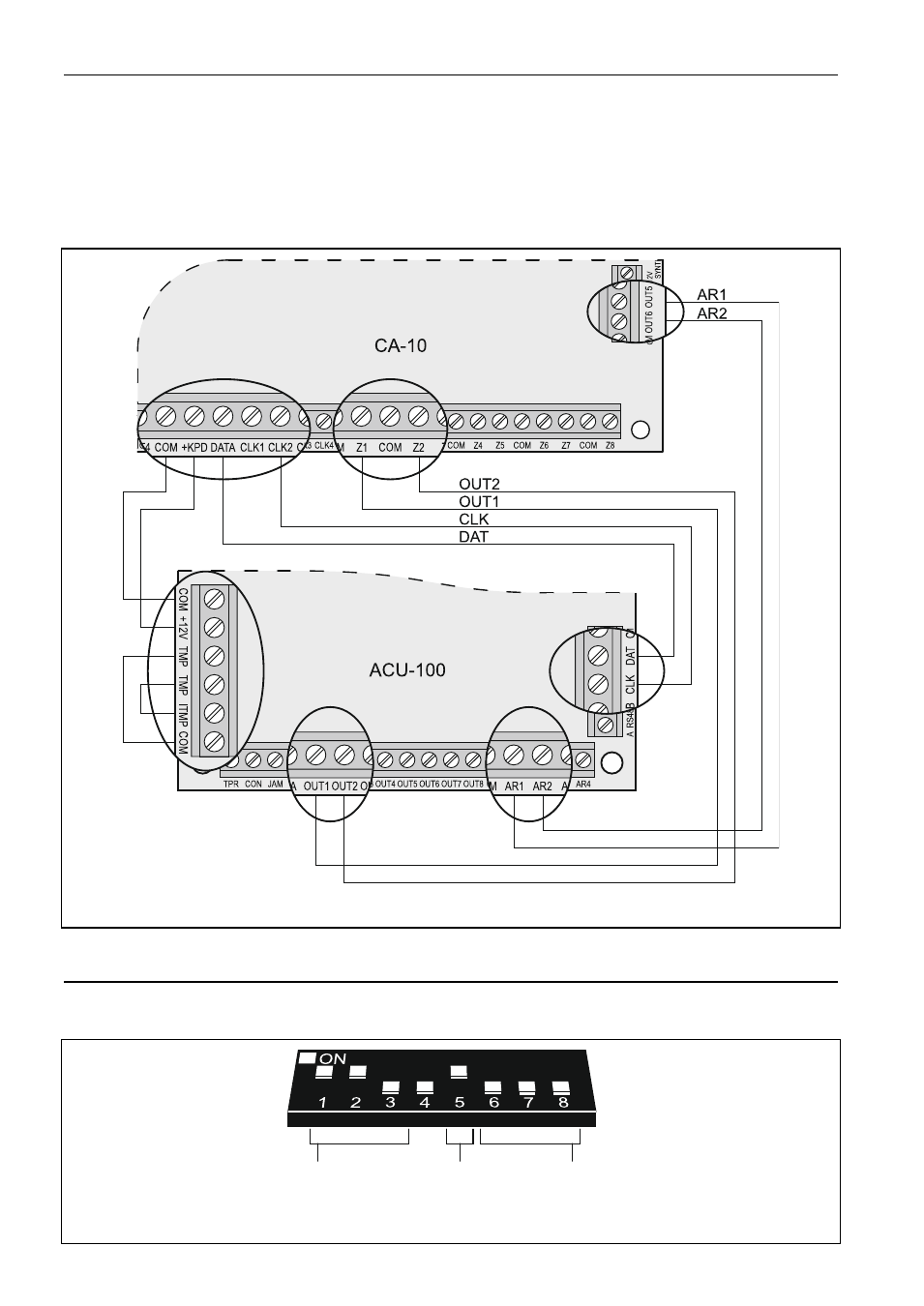

Fig. 12. Exemple de raccordement du contrôleur ACU-100 à la centrale d’alarme CA-10.
10.4 M ODULE DE DISPOSITIFS SANS FIL [ CHAQUE CENTRALE D
’
ALARME ]
Il faut régler le mode de travail, le nombre de modules ACX-100 raccordés et la méthode
de programmation sur les micro-commutateurs du type de DIP-switch.
Fig. 13. Exemple de disposition des micro-commutateurs du type de DIP-switch.
quantité de modules ACX-100:
3
programmation:
clavier
mode de travail:
quelconque centrale
