Système bidirectionnel sans fil ABAX ACU-100 32

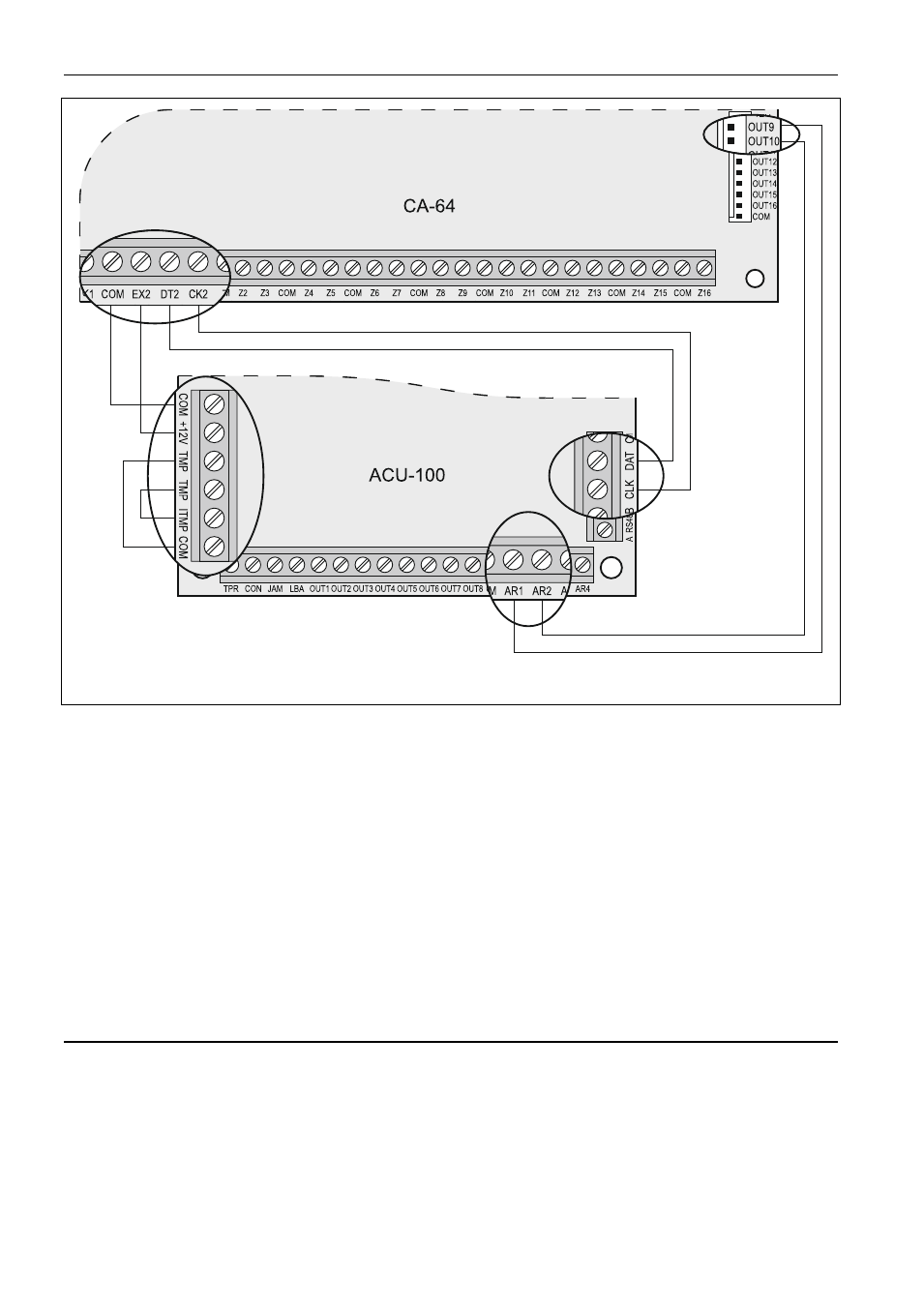

Fig. 10. Exemple de raccordement du contrôleur ACU-100 à la centrale d’alarme CA-64.
Le contrôleur ACU-100 fonctionnant avec la centrale CA-64 rend accessible jusqu’à 48
zones
sans fil. Les numéros des zones attribués aux dispositifs sans fil sont enregistrés dans
le contrôleur selon la règle suivante :
numéro de zone = 16 + numéro de dispositif sans fil dans la liste
Les zones du
système auxquelles sont affectés les dispositifs sans fil peuvent être
programmées en tant que :
– NC, NO ou EOL – en fonction du type de dispositif, la zone informera sur la violation
du
détecteur, la panne de courant, etc.
– 2EOL/NC ou 2EOL/NO – en fonction du type de dispositif, la zone informera sur
la violation du
détecteur, la panne de courant, etc. et aussi du sabotage.
Le raccordement du contrôleur à la centrale d’alarme CA-64 élimine la possibilité
d'y raccorder des
modules d’extension des zones (CA-64 E, CA-64 EPS et CA-64 ADR)
et de la sous-centrale CA-64 PP.
10.3 M ODULE D
’
EXTENSION DE ZONES [CA-10]
Il faut régler le mode de travail, l’adresse et la méthode de programmation du contrôleur
ACU-100 sur les micro-commutateurs du type de DIP-
switch. Lors de la détermination
du
mode de travail, il est nécessaire de prendre en compte la quantité des claviers installés
dans le système. Le contrôleur rend possible l’élargissement du système de 2, 4 ou 6 zones
sans fil (voir : tableau 9
) dont l’état (violation et sabotages des dispositifs assignés à ces
zones) sera transmis par l'intermédiaire de bus de communication.
