30 Notice installateur SATEL
les noms des zones, des partitions, des utilisateurs et des modules (dans ce cas,
l’événement est imprimé en deux lignes si l’imprimante peut imprimer 80 caractères
au maximum par ligne ; les descriptions d'un événement sont imprimées sur une seule ligne
si l’imprimante est capable d'imprimer 132 caractères par ligne).
4
5
TXD
COM
DSR
1 5 6
2 RXD
COM
DTR

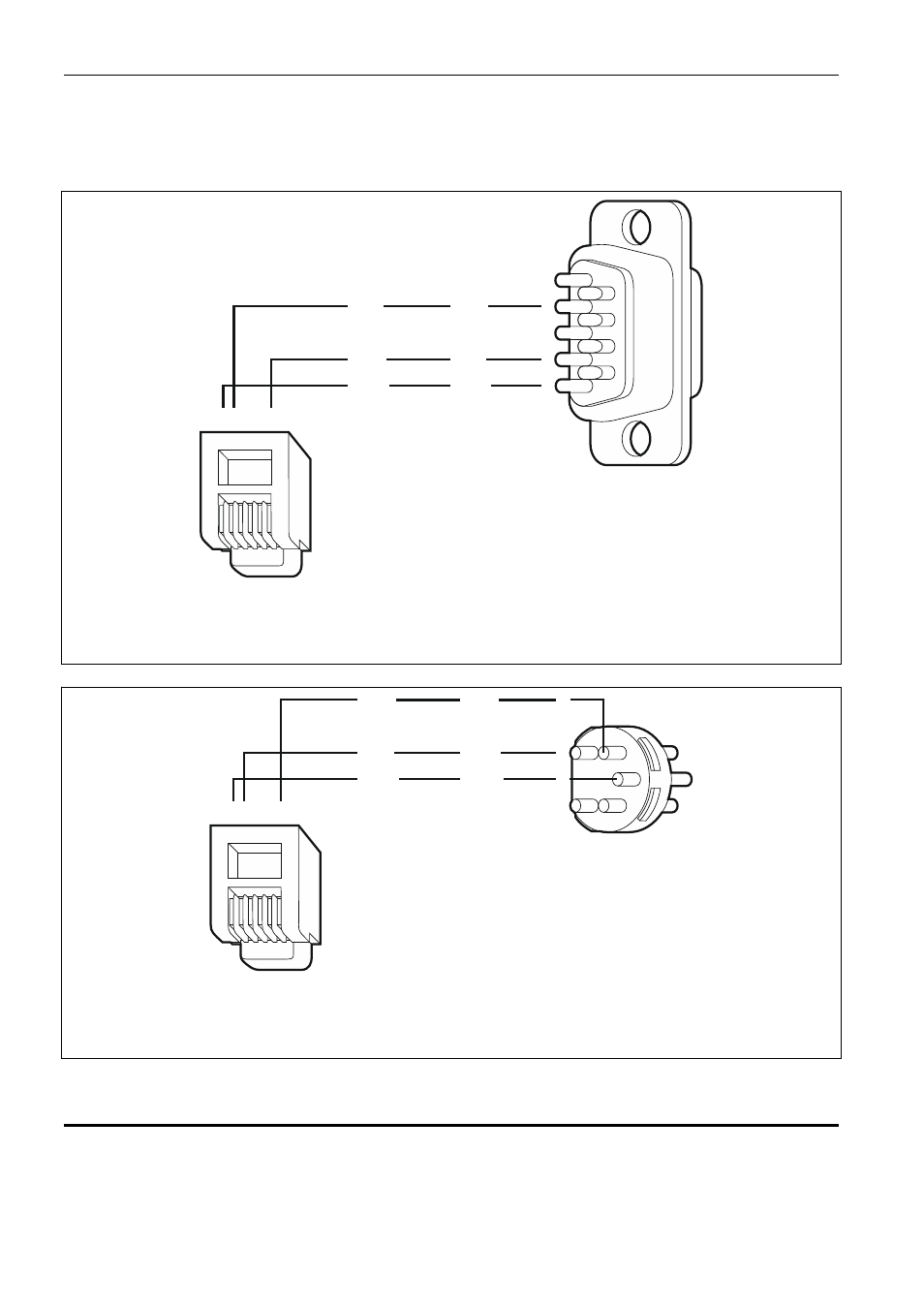

Fig. 15. Mode de raccordement de l'imprimante à l'aide de la fiche 5-pin DIN (vue de côté
des points de soudure). Le connecteur RJ raccordé à la prise sur la carte principale
de la centrale à gauche.
TXD
COM
DSR
1 5 6
RXD
COM
DTR
1
2
3
Fig. 16. Mode de raccordement de l'imprimante à l'aide de la fiche 5-pin DIN (vue de côté
des points de soudure). Le connecteur RJ raccordé à la prise sur la carte principale
de la centrale à gauche.
6. Numérotation de zones et de sorties dans le système
Les numéros sont attribués automatiquement aux zones et sorties :
 les zones et les sorties filaires sur la carte de la centrale portent les numéros de 1 à 8.
