14 Notice installateur SATEL
Les dispositifs éloignés de la centrale peuvent être alimentés en local, depuis
une source indépendante.
La tension mesurée sur les bornes du clavier LCD avec l’afficheur et les claviers
rétroéclairés ne peut pas être inférieure à 11 V.

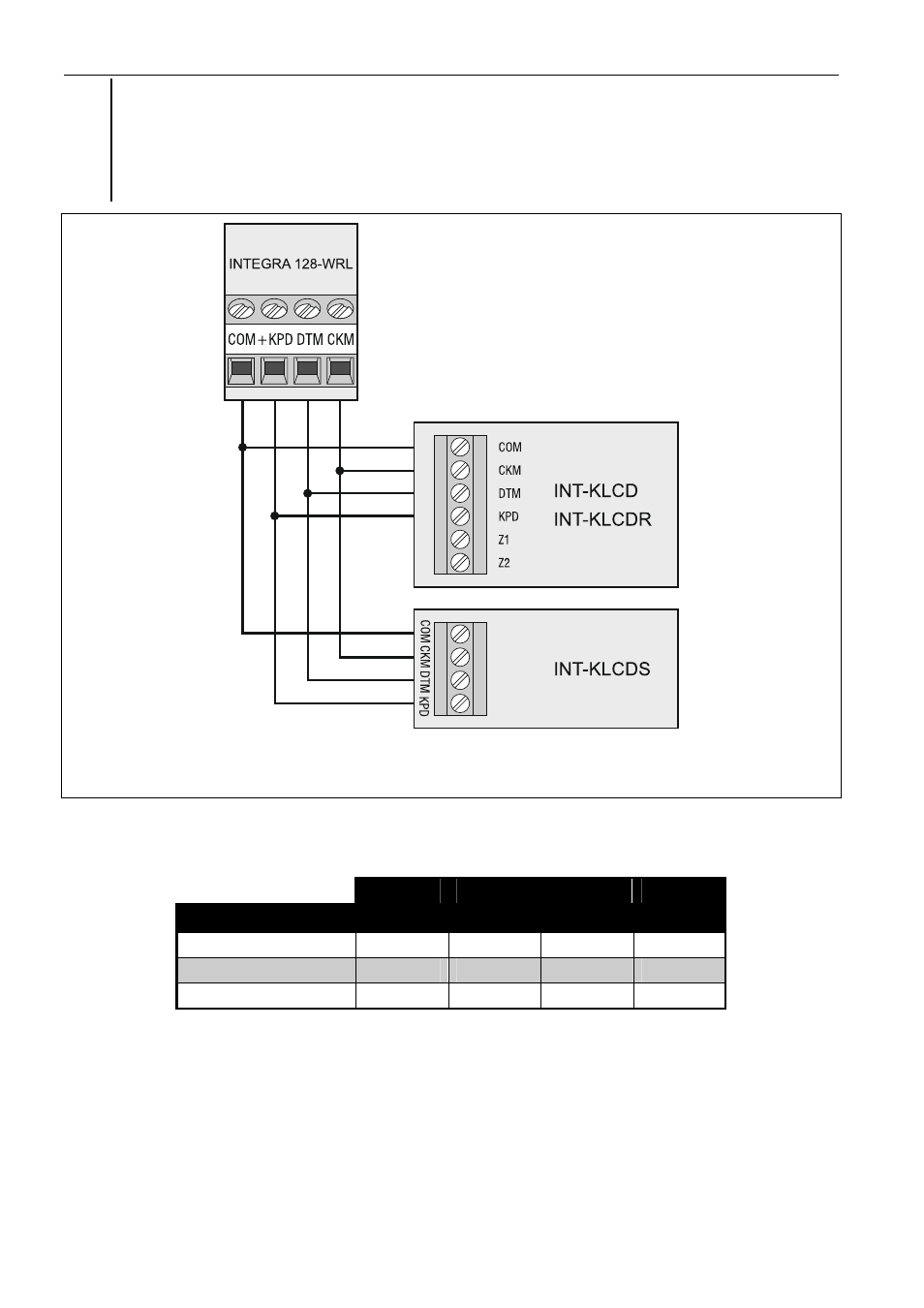

Fig. 3. Mode de raccordement des claviers (d’autres dispositifs sont raccordés de la même
manière).
Le tableau 1 représente le nombre de fils nécessaires au raccordement correct du dispositif
au bus de claviers, si l’on utilise les fils de 0,5 mm de diamètre.
+KPD COM CKM DTM
Distance Nombre de fils
jusqu’à 100 m 1 1 1 1
100-200 m 2 2 1 1
200-300 m 4 4 2 2
Tableau 1.
5.5.1 Adressage des dispositifs connectés au bus de clavier
Chaque clavier/dispositif connecté au bus de claviers doit avoir une adresse individuelle de 0
à 7. Les adresses ne peuvent pas se répéter (les dispositifs avec les adresses identiques
ne sont pas gérés par la centrale). Il est recommandé que les adresses commencent à partir
de 0 et suivent un ordre croissant.
Dans les claviers, l'adresse est définie selon le programme. L'adresse 0 est réglée par
défaut. La centrale avec les réglages par défaut mise en marche gère tous les claviers
connectés au bus indépendamment des adresses définies. Ainsi, il est possible de définir
