28 Notice installateur SATEL
La centrale peut fonctionner avec un modem externe au choix (analogique, ISDN ou GSM)
conforme au standard Hayes AT équipé du port RS-232.
1 5 6 43
4
5
2 RXD
COM
RTS
TXD 3
DSR 6
7

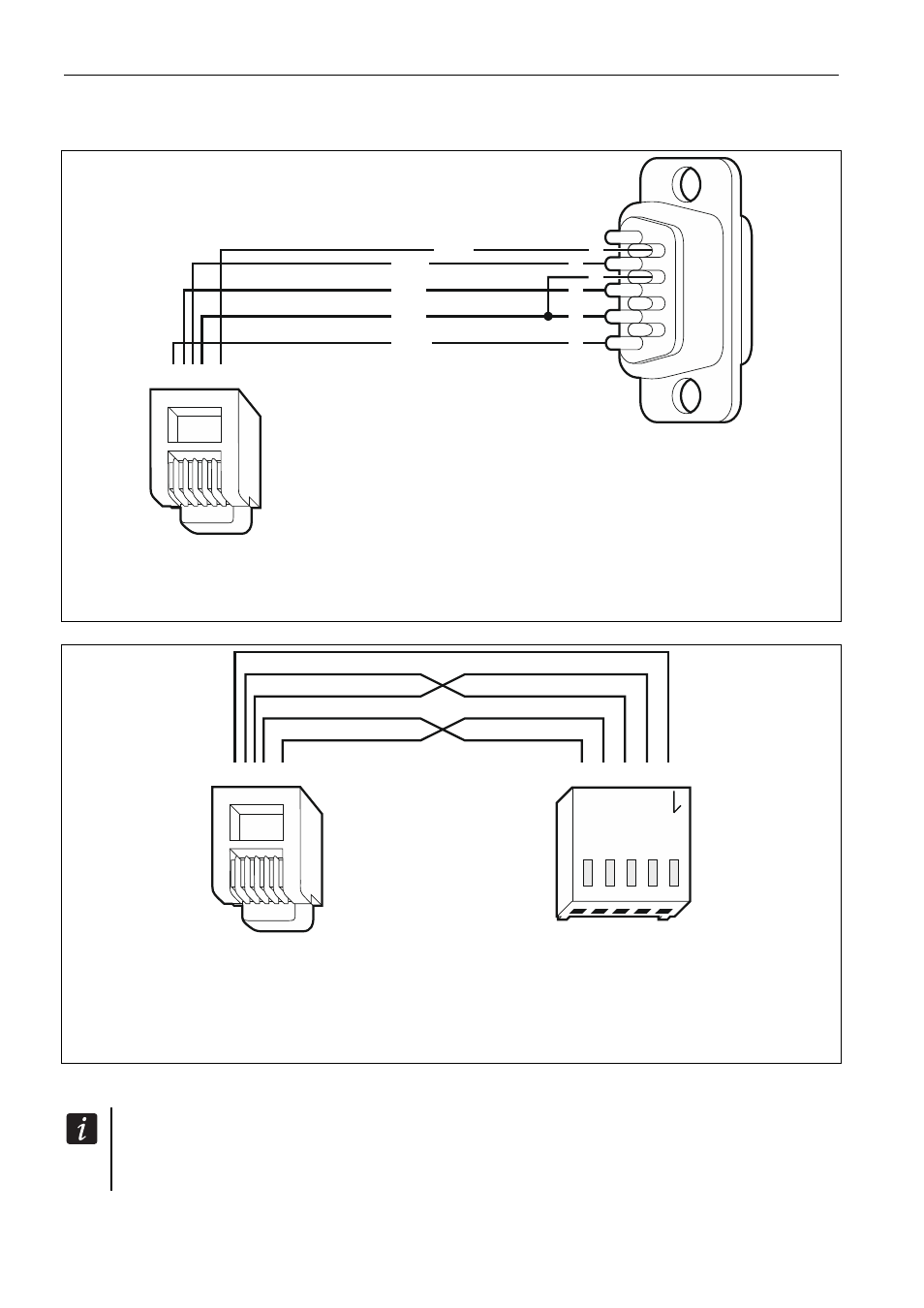

Fig. 12. Mode de raccordement des ports RS-232 de la centrale et du modem a la prise
DB-9. A gauche le connecteur RJ raccordé à la prise sur la carte principale de la centrale.
A droite, le connecteur male DB-9 du côté des points de soudage.
1 5 6 43 1 5 4 3 2
Fig. 13. Mode de raccordement des ports RS-232 de la centrale et du modem externe
au connecteur PIN5 (le module ETHM-1 et les modules GSM de la société SATEL sont
raccordés de la même façon). A gauche le connecteur RJ raccordé à la prise sur la carte
principale de la centrale. A droite, PIN5. Un câble prêt est offert par la société
SATEL(RJ/PIN5).
5.15.1 Configuration des paramètres du modem raccordé à la centrale
Fabriqués par la société SATEL, les modems MDM56 et MDM56 BO n’exigent pas
de configuration. Les paramètres d’usine assurent le fonctionnement correct avec
la centrale.
Avant de connecter le modem à la centrale, le raccorder à l’ordinateur et à l’aide
du programme de type Terminal régler le mode de fonctionnement correct.
