18 Notice installateur SATEL
5.6.1 Raccordement du module INT-VG ou INT-AV, ou module d’extension
CA-64 SM
Si le module INT-VG, le module de vérification acoustique d’alarme INT-AV ou le module
d’extension de synthétiseurs vocaux CA-64 SM sont raccordés, uniquement les fils CLK
et DTA sont connectés à la centrale. Chacun de ces dispositifs est équipé d’un connecteur
type PIN5 qui doit être raccordé à la prise dédiée sur la carte électronique de la centrale.
5.6.2 Adressage des dispositifs connectés au bus de modules d’extension
Chaque clavier connecté au bus clavier doit avoir son adresse individuelle de 0 à 31.
Les adresses des dispositifs ne peuvent pas se répéter (les dispositifs avec les adresses
identiques ne sont pas gérés par la centrale). (les dispositifs avec les adresses identiques
ne sont pas gérés par la centrale). Dans la plupart des dispositifs, l’adresse est réglée
à l’aide des interrupteurs DIP-switch.
L’adresse a l’effet sur la numérotation de zones et de sorties dans le système (voir :
chapitre N
UMEROTATION DE ZONES ET DE SORTIES DANS LE SYSTEME p. 30).
5.7 Raccordement des détecteurs
Le mode de raccordement du détecteur à la zone doit être adapté à la configuration choisie
pour cette zone. Les configurations suivantes sont gérées par les zones sur la carte
principale :
NC
– type de ligne dédiée à raccorder des dispositifs avec la sortie d’alarme NC
(normalement fermée). L’ouverture du circuit déclenchera une alarme.
NO – type de ligne dédiée à raccorder des dispositifs avec la sortie d’alarme NO
(normalement ouverte). La fermeture du circuit déclenchera une alarme.
EOL – type de ligne dédiée à raccorder des dispositifs avec la sortie d’alarme NC ou NO.
La fermeture ou l’ouverture du circuit déclenchera une alarme.

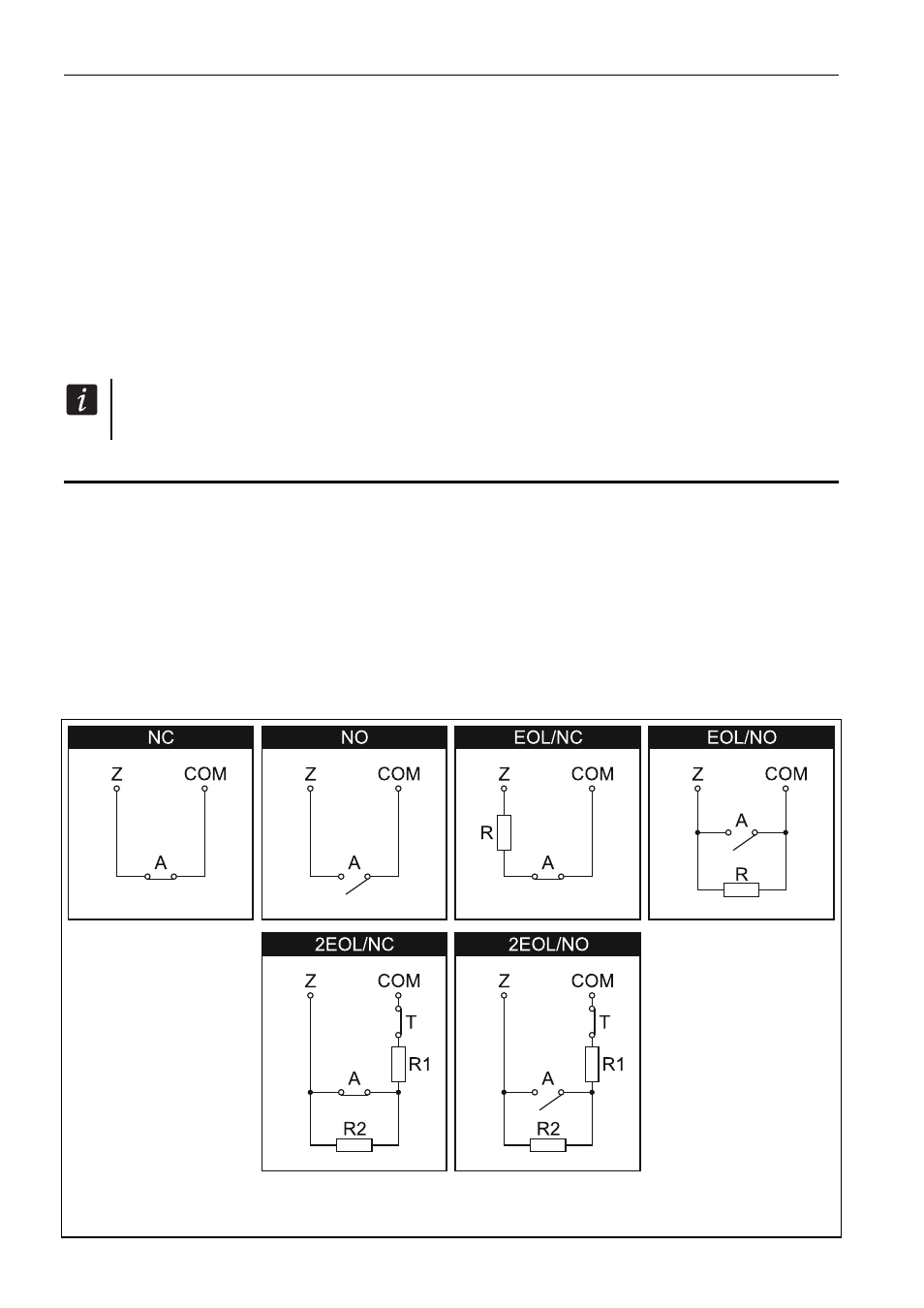

Fig. 8. Mode de raccordement des détecteurs aux zones. Les sorties du détecteur sont
marquées de lettres : A - alarme, T – sabotage. R=R1+R2.
