2EOL/NC
– type de ligne recommandé au raccordement des détecteurs avec la sortie
d’alarme NC et la sortie de sabotage. La zone reconnait 3 états : normal, alarme
et sabotage.
2EOL/NO
– type de ligne similaire à celui 2EOL/NC mais destiné aux détecteurs avec
la sortie d’alarme NO.
Roletowa – type de ligne dédiée au raccordement des détecteurs de volet roulant.
Vibration
– type de ligne dédiée au raccordement des détecteurs de vibration. Le détecteur
avec la sortie d’alarme NC peut être aussi connecté à cette zone (p.ex. raccorder
en série le détecteur de vibration et le détecteur magnétique).
Sorties état – ne pas raccorder les détecteurs à ce type de ligne. L’état de la zone dépend
uniquement de l’état de la sortie choisie (la sortie ne peut pas être reliée physiquement
à la zone).
5.7.1 Résistances fin de ligne
La valeur des résistances R1 et R2 est programmable de 500  à 15 k (la somme
de valeurs programmées ne peut pas dépasser 15 k  – voir notice P
ROGRAMMATION
).
Les valeurs par défaut sont les suivantes :
R1 = 1,1 k
 ;
R2 = 1,1 k .
Lorsque dans le clavier ou le module d’extension, la valeur des résistances n’est pas
programmables, dans la configuration EOL, pour fermer le circuit, utiliser la résistance
2,2 k

, et dans la configuration 2EOL – 2 résistances 1,1 k

.
5.8 Raccordement des sirènes

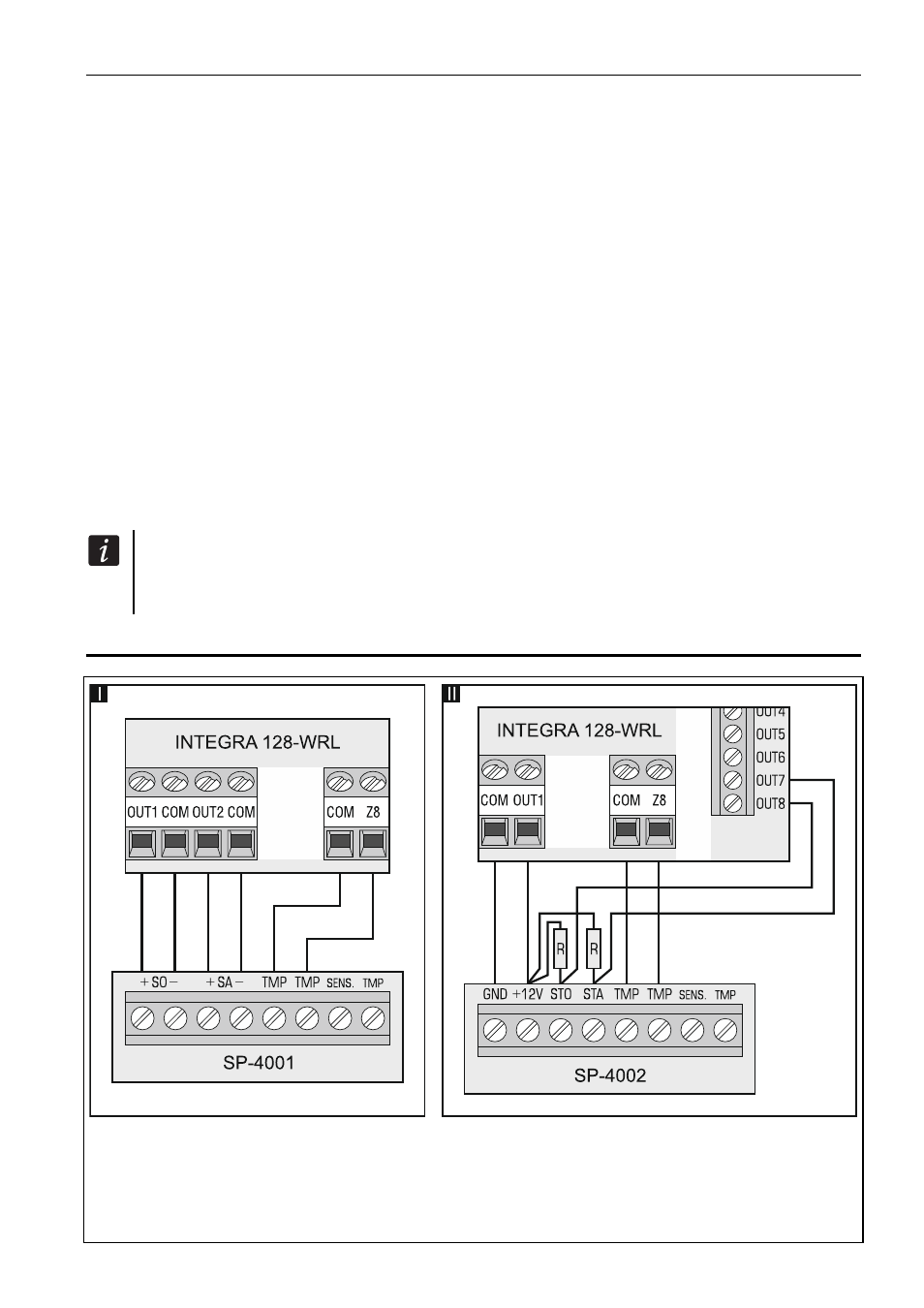

Fig. 9. Mode de raccordement des sirènes. I – sirène sans sa propre alimentation – l’alarme
est signalée par les sorties à haut courant. II - sirène avec sa propre alimentation – l’alarme
est signalée par les sorties à bas courant, la sortie à haut courant sert d’une sortie
d’alimentation. La valeur des résistances R est de 2,2 k . Dans les deux exemples,
à la zone Z8 est raccordé le circuit sabotage.
