SATEL INTEGRA 128-WRL 17

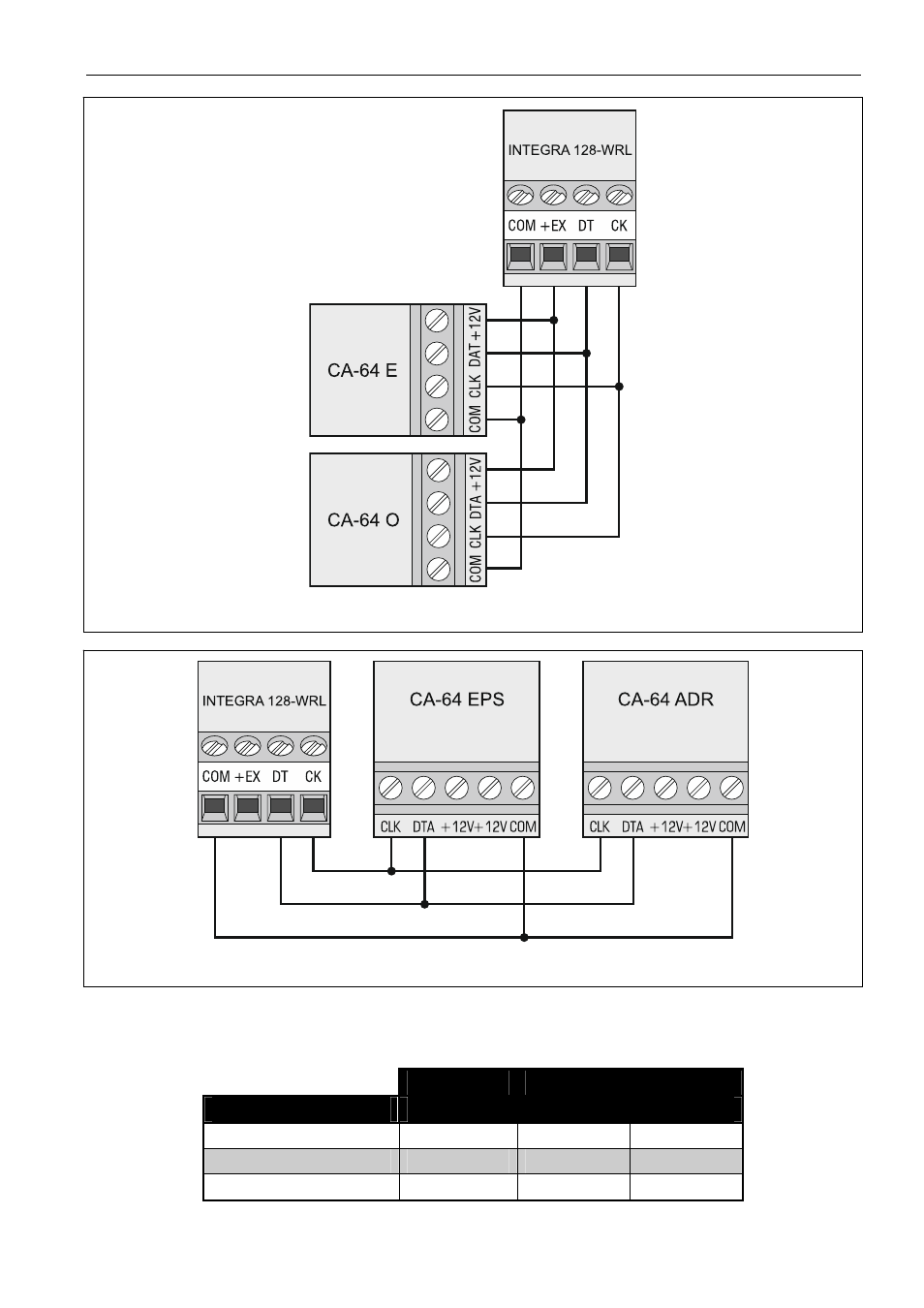

Fig. 6. Mode de raccordement des modules sans bloc d’alimentation.
Fig. 7. Mode de raccordement des modules avec bloc d’alimentation.
Le tableau 3 représente le nombre de fils nécessaires au raccordement correct du dispositif
au bus de modules d’extension, si l’on utilise les fils de 0,5 mm de diamètre.
CK DT COM
Distance Nombre de fils
jusqu’à 300 m 1 1 1
300 – 600 m 2 2 2
600 – 1000 m 2 2 4
Tableau 3.
