16 Notice installateur SATEL
du clavier et de l'extension sont les mêmes, les zones dans le clavier ont priorité (dans
ce cas-là les zones appropriées dans l'extension ne seront pas servies).
Numéro de la zone du système Adresse du
clavier
Z1 Z2
0 113 114
1
115 116
2 117 118
3
119 120
4 121 122
5
123 124
6 125 126
7
127 128
Tableau 2.
5.5.3 Raccordement de l’ordinateur au port RS-232 du clavier
Le port RS-232 du clavier permet de connecter l'ordinateur avec le logiciel G
UARD
X (voir :
figure 5). Pour le raccordement, il est recommandé d’utiliser un câble droit non blindé
(le câble de type « paire torsadée » - UTP, STP, FTP n'est pas recommandé). La distance
entre l'ordinateur et le clavier peut s’élever jusqu'à 10 m.
1
2
3
5
2
3
4
5

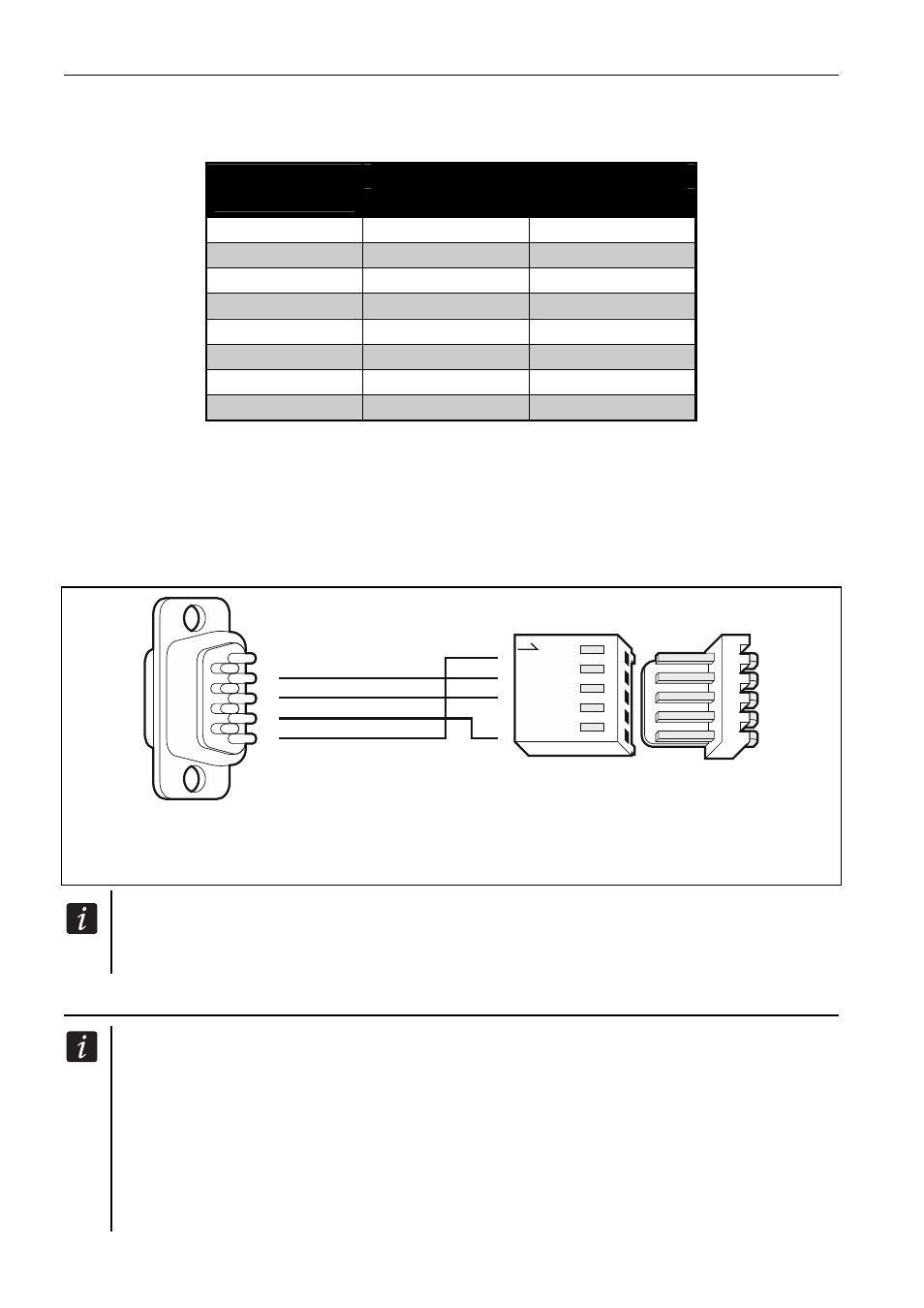

Fig. 5. Mode de raccordement de l'ordinateur au port RS-232 du clavier. À droite, la vue
du connecteur dans le clavier. À gauche, le connecteur femelle DB-9 du côté des points
de soudage.
Dans les claviers auxquels l’ordinateur avec le logiciel G UARD X est raccordé, activer
l’option C OMMUNICATION RS. L’échange des données démarre automatiquement
au moment de la mise en marche du logiciel G UARD X.
5.6 Raccordement des dispositifs au bus de modules d’extension
Les fils du bus doivent être conduits dans un seul câble.
La longueur totale du bus de modules d’extension ne peut pas être supérieure
à 1000 m.
Le module peut être alimenté directement par la centrale si la distance entre
la centrale et le module ne dépasse pas 300 m. Lorsque la distance est plus grande,
une autre source d'alimentation est nécessaire (bloc d'alimentation ou module
d'extension avec bloc d'alimentation).
