DÉPANNAGE ET TESTS DU SYSTÈME
5-20 powermax
45 Manuel de service
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
Test 5 — Torche bloquée en position ouverte (TSO) ou fermée (TSC)
Avant que la torche soit activée et que le gaz commence à circuler, la buse et l’électrode doivent être en contact.
Dans le cas contraire, la source de courant détectera une défaillance de type « torche bloquée en position ouverte ».
Si l’électrode et la buse restent fermées après que la torche a reçu un signal de démarrage, la source de courant
détectera une « torche bloquée en position fermée ». Dans les deux cas, le gaz s’écoulera.
Effectuer la procédure suivante pour déterminer si la torche est bloquée dans l’une des deux positions.
1. Couper l’alimentation électrique (OFF).
2. Mesurer la résistance entre J17 et J19 (pour toutes les sources de courant). La valeur de résistance doit être
extrêmement basse.
3. Brancher l’alimentation électrique (I). Tourner le bouton de réglage de l’ampérage sur le mode de test des gaz.
La valeur de résistance doit être extrêmement élevée.
4. Si la valeur de résistance est incorrecte, cela signifie que la buse et l’électrode sont en contact ou que l’un des fils
du faisceau de torche est cassé. S’assurer que le plongeur de la torche se déplace librement dans la tête de la
torche. Si ce n’est pas le cas, remplacer la tête de torche. Si les composants de la torche fonctionnent correctement,
remplacer le faisceau de torche.
5. Les pannes TSO et TSC étant susceptibles de se produire par intermittence, répéter le test plusieurs fois.
Attention : Pour ne pas endommager votre instrument ou créer de court-
circuit, ne pas amorcer la torche tant que le multimètre est
branché au circuit imprimé d’alimentation.

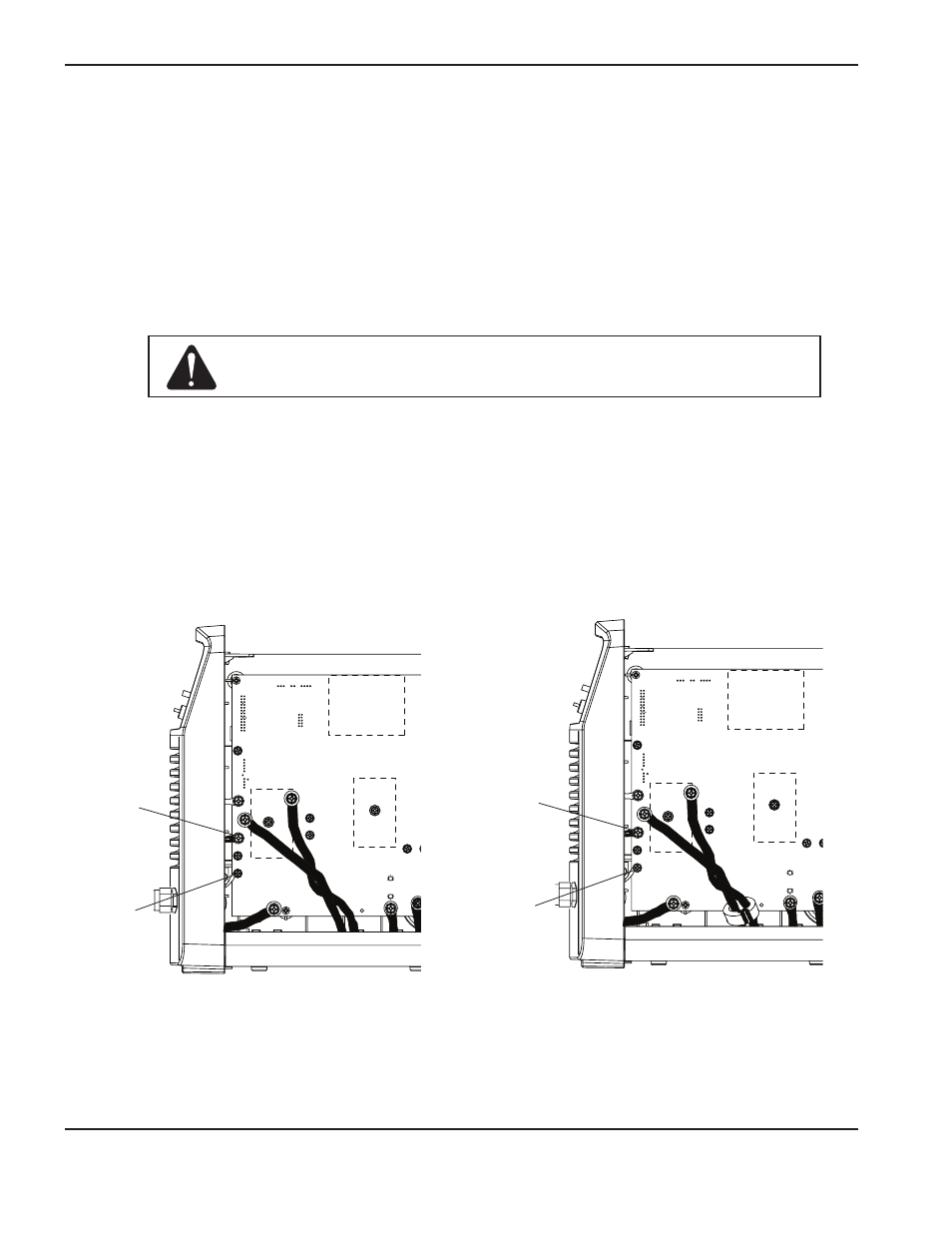

Sources de courant 200–240 V CSA et 230 V CE
J17
J19
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
J16
J18
Sources de courant 400 V CE
